Altium DesignerAD电路设计软件

Altium Designer在电子设计圈子里通常被直接叫做AD，很多工程师电脑里装的第一款画板软件就是它。早年间Protel 99SE积累下来的老用户，后来基本都迁移到了这个平台上，因为操作逻辑有延续性，上手不至于完全懵。这套系统把原理图、PCB布局、布线、仿真这些环节串在同一个工程里，不用像以前那样在几个工具之间来回导文件，改一处网络标号，PCB那边跟着更新，省掉不少重复劳动。

实际画板子的人最烦什么？无非是原理图改一版，PCB又要重新对一遍封装和网络。AD的工程文件把这两头绑在一起，只要原理图改动保存，PCB里能直接同步更新，哪怕做到一半发现某个电阻封装选错，改完原理图推送到PCB，比手动一个个换快得多。另外它的布线功能也不是摆设，对于双面板或者四层板的中等复杂度设计，智能交互布线能省不少精力，至少比纯手拉线效率高出一截。

这版14.0.9.0属于AD14系列里比较稳定的迭代版本，没有后来AD20那套界面那么花哨，对电脑配置的要求相对亲民。老款酷睿处理器加8GB内存跑起来也不会卡得太厉害，对于学生党或者做中小规模板子的工程师来说，算是一个务实的选择。当然，新版本功能确实更多，但如果你手头的项目用不到那些高级仿真或者云端协作功能，这个版本反而更清爽。

下面结合平时用得最多的几个操作场景，把软件里那些藏得比较深但确实好用的功能点翻出来聊聊。

打开软件第一步，新建工程是常规操作。点File→New→Project→PCB Project，工程文件建好之后，再往里头添加原理图库和PCB库。很多人忽略的一点是，AD自带的库文件其实挺全的，大部分常规元件都能搜到，没必要一上来就自己画封装。用Libraries面板搜索元件型号，找到合适的直接放置，属性对话框里把标号和值改好，原理图部分就算开了个头。

Altium Designer到底能拿来干什么用

简单说，它就是一套干电子硬件设计的工具链。从画原理图开始，到做PCB布局布线，再到生成生产用的Gerber文件，整个流程都能在同一个软件里完成。对于做硬件开发的人来说，这玩意儿几乎天天要打开，就像写代码的人离不开IDE一样。

1.原理图绘制只是基本功，真正体现效率的地方在于它能把原理图和PCB之间的逻辑关系绑死。比方说，你画完原理图后，在PCB界面里用Design→Update PCB Document命令，软件会自动检查一遍网络连接关系，然后把元件和飞线导入到PCB工作区。如果原理图里有元件没选封装，它会直接报错，省得后面制板时才发现封装对不上。

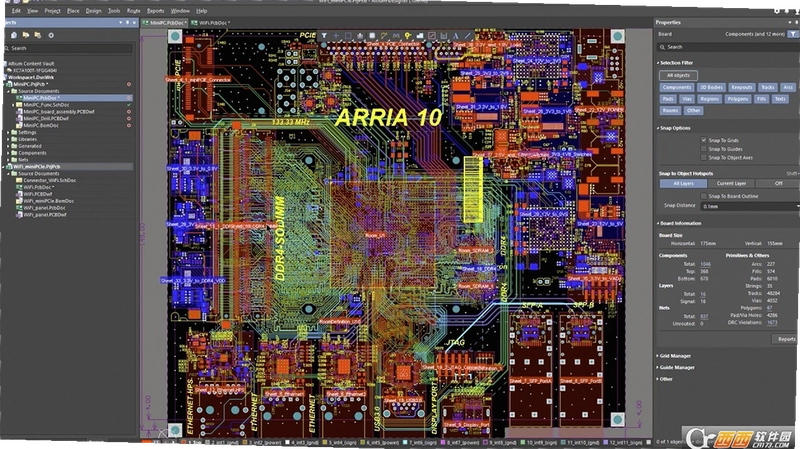

2.PCB布线环节，AD提供了多种模式。手动拉线适合处理关键信号或者差分对，软件会自动避让同网络的走线；智能交互布线适合大面积铺线，它能根据你鼠标移动的方向自动选择最优路径，走线质量比纯手动规矩不少。对于电源和地这类需要加宽处理的网络，可以在规则设置里单独指定线宽，不用每根线都手动改属性。

3.设计规则检查是投板前必须过的一道关卡。用Tools→Design Rule Check跑一遍，软件会把安全间距、线宽限制、过孔大小这些参数逐项核对，有问题的地方会高亮标出来。第一次打板的人往往容易忽略这个步骤，结果板子做回来发现某些走线间距不够，信号串扰严重，那就得返工重画了。

当然，AD也不是什么项目都能轻松搞定。你要是做射频微波板，或者超高速数字电路，那得用更专业的工具，比如Cadence或者Mentor家的产品。但就普通消费电子、单片机系统、电源模块这类常规设计来说，AD的性价比和上手难度都比较友好。

关于Altium Designer正版价格和注册账号那些事

正版授权费用确实不便宜，官网订阅制一年下来差不多要好几万人民币，个人开发者很难承受。所以国内很多工程师和学生用的都是学习版，这属于客观存在的现象。不过官方也提供了评估版下载，可以在官网注册账号后申请试用，功能基本完整，只是不能用于商业用途。

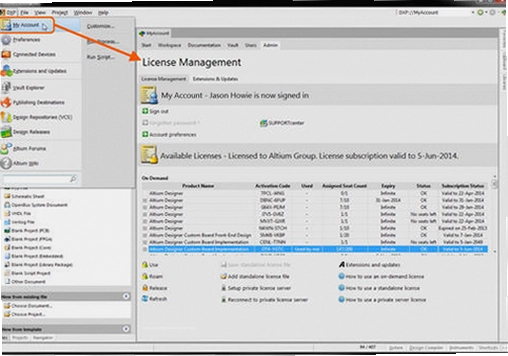

注册账号的流程不算复杂：打开官网点击Sign In，用邮箱注册，填公司或学校信息，然后选择产品线下载试用版。这里有个小提示，试用版安装后需要登录账号才能激活License，而且试用期通常只有两周到一个月不等，过期后要么续期要么换方案。对于只是想学画板的学生党来说，不妨去学校的实验室看看，很多高校的机房都装了正版授权，用校园网内的License服务器就能正常启动。

个人自学的话，也可以考虑先装个低版本的AD，比如AD13或者AD14，这两代对电脑配置要求低，而且网上教程资源丰富，遇到问题容易搜到解决方案。等把基本流程跑通，画一块简单的双层板练手，再考虑要不要升级到更高版本。

有一点得提醒，网上有些破解版下载包会捆绑广告软件，安装时如果不小心勾选了附加组件，容易中招。建议优先从官网或者可信的软件下载站获取安装包，避免安全风险。

原理图到PCB的转换流程，新手容易卡在哪

很多初次接触AD的人，画完原理图后不知道下一步该干嘛。其实流程很固定：先给每个元件添加合适的封装，然后编译工程检查错误，最后再切换到PCB文件导入网络表。

1.封装添加这步常出问题。在原理图里双击元件打开属性框，找到Footprint一栏，点击右侧的浏览按钮，从库中选择对应封装。比如一个0805电阻，就要选封装名为0805的，如果选成了0603，后面PCB上焊盘间距对不上，元件根本贴不上去。

2.编译工程用Project→Compile PCB Project，软件会在Messages面板列出所有错误和警告。最常见的错误是元件没有封装、网络只有单个连接点、引脚编号不匹配等。新手看到红色报错别慌，逐条双击就能跳转到对应位置，改完再编译直到无错为止。

3.导入PCB的操作非常简单：新建一个PCB文件，然后Design→Import Changes，软件会列出所有将要执行的变更，点击Validate Changes检查，再Execute Changes执行，元件和飞线就全部出现在PCB工作区了。这时候就能开始布局布线，有经验的工程师会把板框先画好，然后按功能模块摆放元件，尽量减少交叉走线。

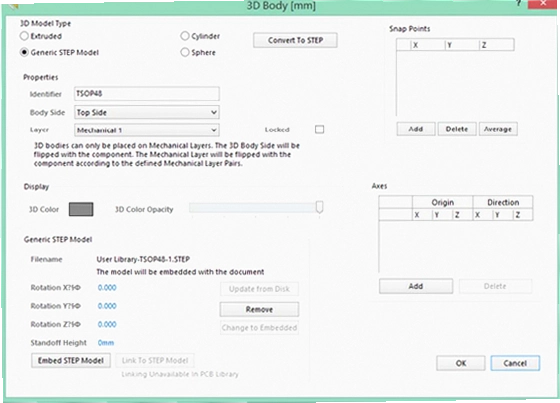

还有个小技巧，在PCB界面按数字键2可以切换到3D视图，能直观看到元件的高度和位置是否冲突。有些新手忽略这一步，结果打样回来后发现电解电容顶着外壳装不上，那就麻烦了。

AD软件的基础操作，几个高频快捷键帮你提速

画板子时鼠标点来点去效率太低，记住几个高频快捷键能省不少时间。下面这张表整理的是AD14里最常用的一组操作，熟练后操作速度能提升一个档次。

快捷键用熟之后，布线时基本不用频繁切换工具栏。比如要改变走线方向，直接按Shift+空格循环切换拐角模式，45度、90度、圆弧随意切换，比鼠标点选方便多了。还有移动元件时按空格可以旋转，按X或Y可以镜像翻转，放置元件时就能一步到位。

同类PCB设计软件怎么选，对比一下再决定

除了Altium Designer，市面上还有几款主流的PCB设计工具，各自有擅长的地方。如果你还在纠结选哪个，下面这个对比列表能帮你快速理清思路。

从个人学习角度，立创EDA和KiCad对新手最友好，前者全中文且在线就能用，后者免费开源跨平台。如果是求职方向，很多公司要求会Altium Designer或者PADS，毕竟企业项目里这些工具用得最多。Proteus更适合单片机仿真调试，画板子不是它的强项。

运行Altium Designer需要什么电脑配置，别让卡顿毁心情

AD14对硬件的要求不算苛刻，但要是电脑太老，打开大工程或者跑3D预览时还是会卡。这里整理了一份最低和推荐的配置参考，方便你对照手头的电脑看看能不能流畅跑起来。

实际使用中，AD14的内存占用不算特别夸张，但如果你同时开着原理图库和PCB库，再加上浏览器查资料，8GB内存会显得比较紧张。建议至少16GB，这样多开几个文档也不会卡顿。另外，AD的3D预览功能需要调用显卡加速，如果显卡太老，打开3D视图可能会花屏或者卡死，这时候可以尝试在Preferences里关闭硬件加速。

用户答疑：关于AD的常见疑问和真实体验分享

问题：Altium Designer正版多少钱，个人买不起怎么办？

正版订阅费用每年大概在7000美元左右，确实不是个人用户能轻松承担的。如果你是学生，可以看看学校有没有和Altium合作的教育授权计划，很多高校的电子实验室都部署了正版License，用校园网就能激活。另外，官方偶尔会推出针对学生的优惠活动，可以关注一下官网的Newsletter。实在没有渠道，那就用学习版吧，但注意别用于商业项目，以免引起版权纠纷。

问题：AD14能不能打开新版本AD20创建的工程文件？

很遗憾，AD的工程文件向下兼容做得不太好。AD20保存的文件，AD14直接打开会报错或者丢失部分数据。反过来，AD14的文件用AD20打开没问题。所以如果团队里有成员用了高版本，最好统一版本，或者让高版本另存为低版本格式（File→Save Copy As→选择AD14格式）。如果实在要跨版本协作，可以导出ASCII格式或者生成网表再导入，但这样会丢失布局信息，比较麻烦。

问题：用AD画PCB时，电脑风扇狂转，软件卡死怎么办？

AD在布线或做DRC时确实会占用大量CPU资源，如果电脑配置不高，卡顿在所难免。我自己的经验是，画完原理图后先把PCB界面里的飞线显示关掉一部分，只保留当前正在布线的网络，能减轻渲染负担。另外，在DXP→Preferences→PCB Editor→Display里把高亮亮度调低一些，也能减少显卡压力。如果还是卡，那就只能升级硬件了，换一块SSD固态硬盘的效果最明显，打开工程和保存文件的速度能提升好几倍。

问题：Altium Designer怎么生成PCB文件，流程麻烦吗？

不麻烦，核心步骤就三步：第一步在原理图界面用Design→Update PCB Document，选择对应的PCB文件；第二步在弹出的对话框里先Validate Changes检查变更，再Execute Changes执行；第三步关闭对话框，PCB文件里就会出现元件和飞线，剩下的就是布局布线了。整个过程不到一分钟，但前提是原理图里所有元件都已经添加了正确的封装。

问题：AD软件界面是英文的，看不懂怎么办？

AD14没有官方中文界面，但网上有汉化包可以下载，不过汉化后有时候会出现菜单错乱或者字体显示不全的问题。我的建议是，其实核心操作就那么几个单词，看多了就记住了。比如File、Edit、View、Design、Tools这些菜单，跟大部分Windows软件类似。真正需要理解的是那些专业术语，比如Net（网络）、Footprint（封装）、Trace（走线）等，这些在中文教程里也经常混着英文说，所以不用太担心。
