CATIA Composer R2020中文版

制造业的技术文档团队常年被一个问题困扰：CAD模型改了，说明书里的插图得一张张重新截图替换。CATIA Composer中文版就是冲着这个痛点来的，它直接读取CATIA、SolidWorks、NX等主流CAD格式的模型数据，把三维模型转化为技术插图、爆炸视图、装配动画和交互式网页文档。模型更新后，关联的文档内容同步刷新，不用再返工。软件官方合规上线，达索系统出品，定位是产品沟通与文档制作的专业工具，和传统的CATIA设计软件互补，一个负责画模型，一个负责把模型变成看得懂的说明书。

CATIA Composer中文版怎么快速上手制作第一份技术文档？

1.打开软件后点击左上角菜单栏的文件→打开，选择你的CAD模型文件，支持CATPart、CATProduct、STEP、IGES、JT等格式，导入过程会自动解析装配结构。

2.在左侧的装配树面板中选中需要展示的零件，右键选择生成爆炸视图，软件会按照装配关系自动散开零件，拖动滑块可以调节爆炸距离和方向。

3.切换到标注选项卡，点击智能标注工具，在模型上选取边线或面，直接拖出尺寸线和引线标注，标注样式可以在右侧属性面板中调整箭头大小、文字字体和颜色。

4.需要做动画的话，打开时间轴面板，给零件添加位移、旋转、透明度变化等关键帧，播放预览确认效果后导出为MP4或AVI视频。

5.最后点击发布按钮，可以选择输出为PDF、HTML交互式网页或Word文档，HTML格式支持在浏览器中旋转缩放模型，适合做在线售后手册。

整个流程走下来，一份带标注和动画的技术插图文档就成型了。比传统截图加PS的方式快不少，尤其适合产品线多、改版频繁的制造企业。

CATIA Composer和传统文档制作方式比，实际能省多少事？

1.传统方式是设计师在CAD软件里截图，然后丢到Photoshop或Illustrator里加标注、箭头和文字说明。模型一改，截图全部作废，得重新来一遍。CATIA Composer的文档和模型是关联的，模型更新后打开文档，插图自动同步，只需要微调标注位置就行。

2.在内存占用方面，实测打开一个中等规模的装配体文档，CATIA Composer大约占用400MB到600MB内存，比同时开着CATIA设计软件加PS要轻不少。不过如果装配体零件数量超过五千个，加载速度会明显变慢，建议提前做轻量化处理。

3.操作路径上，生成BOM表格只需要点击插入→BOM表格，软件会自动提取装配体的物料清单，支持导出Excel。这个功能在写装配工艺文件的时候特别实用，不用手动整理零件清单了。

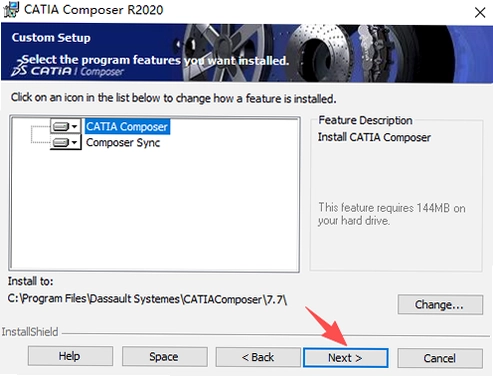

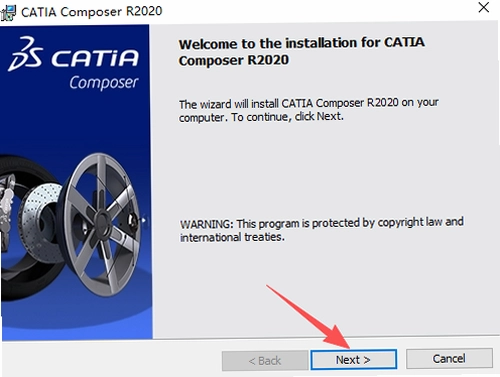

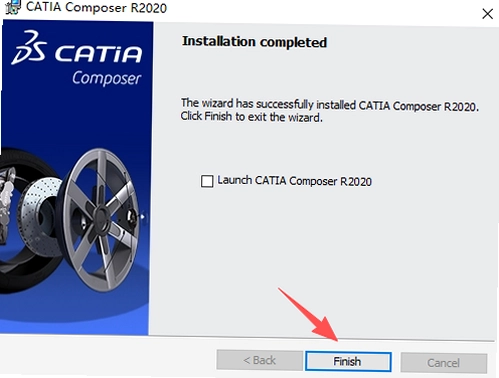

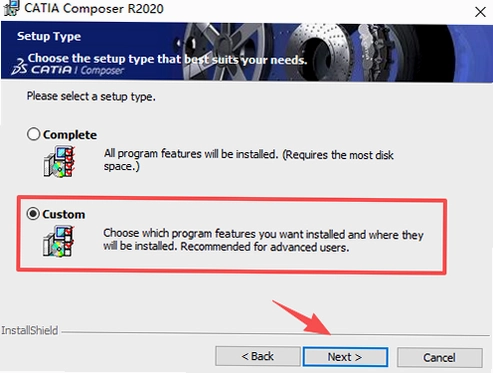

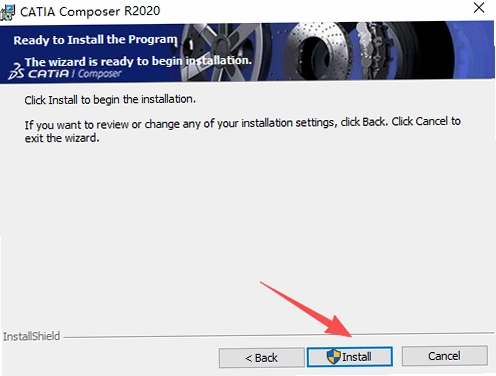

4.无捆绑安装特性方面，安装包只包含主程序和必要的运行库，没有搭车安装浏览器插件或推广软件，装完就是干净的工具环境。

CATIA Composer对电脑配置要求高不高？低配机器能跑吗？

1.官方给出的最低配置是i5处理器、8GB内存、支持OpenGL 3.3的独立显卡。实测在i3-8100加核显的办公机上，打开小型装配体文档勉强能用，但旋转模型时有明显卡顿，复杂装配体基本带不动。

2.建议配置是i7或同级别处理器、16GB以上内存、NVIDIA Quadro或GTX系列显卡。这个配置下操作流畅度提升很明显，动画预览也能实时渲染。

3.有个实际短板需要注意：软件对4K分辨率的适配一般，在高分屏上工具栏图标和文字偏小，需要在Windows显示设置里把缩放调到125%或150%才看得舒服。另外不支持Mac系统，只有Windows版本。

4.安全纯净运行环境方面，软件安装后不会修改系统注册表关键项，也不会常驻后台进程，用完关闭就行，不占系统资源。

CATIA Composer做交互式文档有哪些实用功能？

1.交互式HTML发布是它的一大亮点。导出的网页文档里，用户可以自己旋转、缩放、剖切模型，点击零件还能弹出属性说明。这个用在客户端自助维修手册上很合适，用户想看哪个零件就点哪个，不用翻页找图。

2.测量工具可以在文档里直接量尺寸，点击工具→测量，选取两个面或边线，距离和角度数据自动显示。售后工程师在现场用平板打开文档就能核对安装间隙，不用带图纸。

3.视图状态保存功能挺方便，把常用的观察角度存成书签，下次打开直接跳转。做装配指导的时候，每个步骤配一个视图书签，操作人员跟着步骤走就行。

4.同步更新机制再补充一点：如果多个文档引用了同一个模型，模型更新后所有关联文档都会提示同步，确认后批量刷新，不用一个个打开改。

用户常见问题答疑

CATIA Composer能直接编辑CAD模型吗？

不能。它是文档制作工具，不是CAD设计软件。模型修改还是在CATIA或其他CAD软件里做，Composer只负责读取和展示。不过它支持在文档里对模型做剖切、透明化、颜色替换这类显示层面的调整，不影响原始模型数据。

导出的HTML文档在手机上能看吗？

可以看，但体验一般。手机浏览器打开后模型能旋转缩放，但触控操作精度不如鼠标，复杂装配体在手机上加载也慢。建议交互式文档主要在PC或平板上使用，手机端看PDF版本更合适。

软件打开STEP文件后零件名称乱码怎么办？

这是编码问题。点击文件→首选项→导入设置，把字符编码从默认的UTF-8改成GBK或ANSI试试。如果还是乱码，可能是STEP文件本身在导出时就没有保留中文名称，需要在原CAD软件里重新导出。

CATIA Composer文件保存后能在其他电脑上打开吗？

可以，但接收方也需要安装CATIA Composer。如果对方没装软件，建议导出为PDF或HTML格式，这两种格式不依赖Composer环境，用浏览器或PDF阅读器就能打开。

同类型实用工具精选

小编实测：CATIA Composer真实使用体验和短板披露

1.实测在Windows 10系统、i7-10700加32GB内存的机器上，打开一个约200个零件的装配体文档，加载时间大约12秒，旋转操作流畅无卡顿。内存占用峰值在520MB左右，比预期要低。

2.但有个问题得说清楚：软件的撤销操作不太靠谱，有时候连续操作五六步后想撤销，只能退回两三步，再点就没反应了。所以养成随手Ctrl+S的习惯很重要，别指望撤销救命。

3.低配兼容性方面，在4GB内存的老旧笔记本上尝试打开同一个文档，直接提示内存不足闪退。官方说最低8GB是有道理的，别硬撑。

4.权限方面没有过多要求，安装时只需要管理员权限写入程序目录，不强制联网激活，离线也能用完整功能。这一点对保密要求高的制造企业比较友好。

5.导出视频时如果选择高分辨率加高帧率，渲染时间会比较长，一段30秒的动画大概需要5到8分钟。建议先在低画质下预览效果，确认后再导出最终版本。
