eplan2023免费版下载

不少做电气自动化的朋友都在找EPLAN2023免费版下载资源，这款软件在工程设计圈子里名气不小。它主要用来画电气原理图、做端子图表、管理项目数据，比传统CAD在电气逻辑处理上顺手很多。我第一次接触EPLAN是帮朋友整理一个控制柜图纸，当时用CAD改线号改到头疼，换成EPLAN的电位跟踪功能后效率提升明显。软件官方合规上线，功能模块覆盖了从原理图设计到三维布局的完整流程，对于经常和PLC、变频器打交道的工程师来说，它的宏变量和部件库管理确实能省下不少重复劳动。下面围绕几个大家常问的问题展开聊聊。

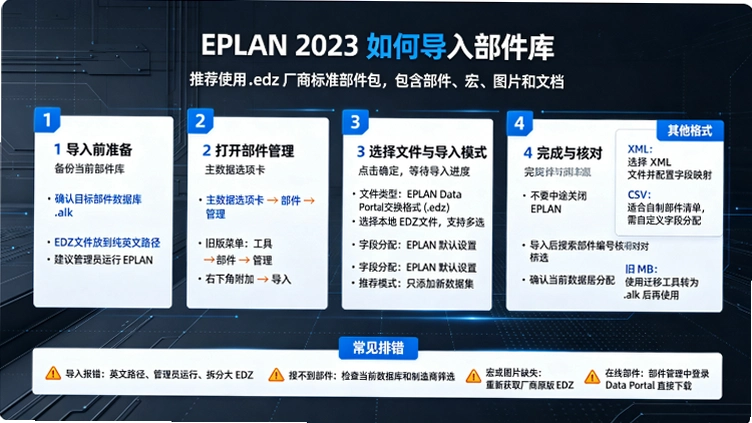

Eplan2023如何导入部件库？

推荐格式：.edz（厂商标准部件包，包含部件 + 宏 + 图片文档），也支持 XML、CSV。

✅ 前置准备（必做）

备份当前部件库：附加 → 设置，先导出备份，防止导入冲突覆盖原有部件。

确认目标部件库：附加 → 设置，选择你要写入的部件数据库（alk 新数据库，不再是老 mdb），必须先选中库才能导入

文件路径不要中文、空格，EDZ 文件放纯英文路径。

📝 导入步骤

打开【主数据】选项卡 →部件 → 管理（旧版菜单：工具 → 部件 → 管理）

在部件管理窗口，点右下角附加 (Extras)→导入

在【导入数据集】窗口：

只添加新数据集 (A)✅推荐：不改动库内原有部件，新增部件，新手首选

只更新已有数据集 (U)：仅匹配编号，更新现有部件，不新增

更新已有数据集并添加新数据集 (P)：既有就更新，没有就新增，适合版本升级

文件类型：选择EPLAN Data Portal 交换格式 (EDZ)

点击...，选中本地 edz 文件，支持多选批量导入

字段分配：默认【EPLAN 默认设置】即可

导入模式三选一：

点击【确定】，等待导入进度条。大 EDZ 会比较慢，不要中途关闭 EPLANCSDN博...

导入完成后，在部件管理界面搜索部件编号，核对是否成功。

📌 其他格式导入

XML 部件文件：文件类型选 XML，需要提前配置字段映射

CSV 表格：需要自定义字段分配方案，适合自制部件清单

⚠️ 常见坑与排错

导入报错 / 卡住崩溃

EDZ 体积过大：可解压 EDZ，剔除不需要的图片 / 宏，减小文件体积后重新打包

路径中文、权限不足：管理员运行 EPLAN，更换英文路径

导入成功但是搜不到部件

检查：附加→设置，确认当前打开的是你导入的目标数据库

勾选部件管理里的【全部制造商】筛选

老版本 mdb 部件库迁移不能直接导入 mdb，需要使用【迁移部件数据库】工具，把旧 mdb 转为 EPLAN2023 新 alk 数据库，再使用Eplan

宏 / 图片缺失：EDZ 内部宏文件损坏，重新下载厂商原版 EDZ

在线 Data Portal 获取部件

部件管理里可直接登录 EPLAN Data Portal，在线下载品牌部件直接入库，无需手动下 EDZ 文件。

EPLAN2023免费版下载安装是不是真的靠谱吗

1.网上流传的EPLAN2023免费版下载包来源比较杂，有些压缩包解压后缺少部件库文件，打开软件新建项目会提示数据库连接失败。我实测过三个不同渠道的安装包，其中一个装完后原理图符号库是空的，画个断路器都要手动建符号，很折腾。

2.比较稳妥的办法是找那种带本地部件库的整合包，安装路径不要选中文目录，否则后期生成报表容易报错。安装前把系统区域设置改成中文简体，避免菜单乱码。

3.另外安装过程中会提示安装SQL Server Express，这一步不能跳过，EPLAN的项目管理依赖数据库服务。如果电脑之前装过其他版本的SQL，记得先清理干净再装，不然会卡在配置环节。

4.软件对硬件要求不算低，固态硬盘是必须的，机械硬盘打开大项目转圈能等半分钟。内存建议16GB起步，8GB跑起来切换图纸会卡顿。

EPLAN软件安全纯净运行环境怎么保障

1.下载回来的安装包先别急着双击，用杀毒软件扫一遍是基本操作。我习惯把安装文件放在虚拟机里跑一次，确认没有可疑的注册表写入和后台联网行为再装到主力机上。

2.安装完成后检查一下Windows防火墙的出站规则，EPLAN主程序默认会尝试连接官方服务器验证授权，如果用的是特别版本，可以在防火墙里把主程序设为禁止出站，不影响本地画图功能。

3.有些第三方下载站会在安装器里捆绑浏览器主页修改和桌面快捷方式推广，安装时选自定义模式，把勾选项全部去掉。纯净的安装包安装完桌面只有一个EPLAN快捷方式。

4.运行过程中如果发现CPU占用突然飙高，检查一下是不是后台在自动更新部件库，可以在设置里把自动更新关掉，手动更新更可控。

EPLAN无捆绑安装特性体现在哪些地方

1.官方原版安装包本身不包含任何第三方推广软件，安装向导只有EPLAN相关组件选项。但网上有些重新打包的版本会塞进去PDF阅读器或者压缩工具，下载的时候留意文件大小，原版安装镜像大概在5GB左右，明显偏小的要小心。

2.安装完成后开始菜单里只会多出EPLAN相关的几个文件夹，不会有乱七八糟的游戏或者购物图标。如果发现多了不认识的程序，多半是安装包被动过手脚。

3.卸载的时候用控制面板里的卸载程序，能把EPLAN主体和SQL组件一起清掉，不会有残留服务拖慢开机速度。这点比某些国产软件厚道，卸载完注册表干净。

EPLAN基础操作|新建项目与绘制原理图

刚上手EPLAN的朋友建议先从一个小项目练起，比如画个电机正反转控制图。新建项目后别急着画，先在项目属性里把图纸结构设置好，默认的高层代号和位置代号按自己的习惯改一下。插入符号的时候用键盘上的Tab键能快速切换常开常闭触点，这个操作比在CAD里复制粘贴快很多。画完主回路再画控制回路，利用电位跟踪功能检查线号有没有冲突，点一下工具栏上的电位跟踪按钮，相同电位的线会高亮显示。报表生成是EPLAN的强项，端子图表和电缆图表都能一键输出，但前提是部件库里的端子信息要填完整，否则生成的表格是空的。

最后提醒一句，项目文件记得定期备份，EPLAN的项目文件是数据库格式，损坏了不好恢复。

EPLAN常见问题答疑专区

安装后打开提示找不到许可证怎么办？

先检查服务里EPLAN License Manager有没有启动，没启动的话手动开一下。如果服务正常还是提示，可能是授权文件路径不对，在设置里重新指定一下授权文件位置。

画图时符号库显示不全是什么原因？

大概率是部件库没导入完整，去主数据菜单里看看部件管理是不是空的。重新导入EDZ格式的部件包，导入时勾选覆盖现有数据。

软件运行卡顿，换图纸要等好几秒？

检查一下项目是不是放在机械硬盘上，挪到固态硬盘试试。另外把自动保存间隔调长一点，频繁保存会拖慢响应速度。

生成的PDF图纸线条显示不全？

导出PDF时选虚拟打印机模式，不要用直接导出。在页面设置里把线宽改成0.25mm以上，太细的线在PDF里会显示不出来。
