CAXA CAM数控车2022最新版

做数控车这行的，谁没被手工编程折磨过？尤其是遇到复杂的台阶轴、螺纹或者非标工件，那计算量简直让人头大。最近不少同行问我用的什么软件，我一直在用CAXA CAM数控车2022最新版。这玩意儿最打动我的地方就是它把CAD的精准绘图和CAM的智能编程揉在了一起，不光能画复杂的零件图，还能直接根据图形生成刀路，省去了中间繁琐的数据转换步骤。软件自带的通用后置处理系统特别实用，不管你车间里是发那科系统、西门子系统还是广数系统，基本都能匹配上，直接生成机床能认的G代码，省心。对于老式不带循环指令的机床，它也能通过非固定循环方式解决手工编程的难题，这对很多还在用老设备的厂子来说，简直是福音。今天不废话，直接把这版软件的安装细节、实用功能和一些老手才知道的调试技巧，全部分享出来，想下载的朋友可以先看看这篇CAXA CAM数控车2022最新版下载实测内容，帮你少走弯路。

CAXA CAM数控车2022怎么输出循环指令？老机床能用吗

1. 关于循环指令，这确实是大家问得最多的地方。在CAXA CAM数控车2022里，加工参数设置时，在“加工参数”选项卡下，把“加工方式”从“非循环”切换到“循环”模式。这里注意，不同的循环类型对应不同的粗车策略，比如G71适合轴向粗车循环，G70是精车循环，G76则是螺纹切削复合循环。选好之后，软件生成的程序头会自动调用对应的G代码。

2. 如果你的机床控制系统比较老，不支持固定循环，也别慌。在生成程序前，打开“后置处理设置”，把“循环方式”改成“展开”或者“非模态调用”，软件就会把循环指令展开成一步一步的普通G代码，虽然程序长了点，但老机床绝对能跑得动。这一特性我实测过，解决了不少老旧设备的编程痛点。

3. 还有个小技巧，软件自带的通用后置处理文件（.cxf）是可以自己编辑的。找到安装目录下的post文件夹，用记事本打开对应的机床类型文件，里面可以自定义G代码的输出格式。比如你要把G71的二型循环输出，就在宏定义里调整。这个功能对老师傅来说非常友好，可以实现百分百的定制化输出，但新手建议还是先用默认配置，避免改错导致程序报错。

CAXA CAM数控车2022坐标原点怎么设置才精准？对刀有什么关联

1. 坐标原点的设置直接关系到加工精度。打开软件后，在菜单栏找到“加工”模块，点击“坐标系管理”。新建坐标系时，软件会提示你选择“绝对坐标系”还是“相对坐标系”。绝对坐标系就是机床的机械原点，一般我们设置G54工件坐标系时，就在“坐标系原点”里输入X、Z轴的数值，比如X0 Z0，然后点击“设定”即可。

2. 相对坐标系通常用于计算刀具偏移。比如你要测量刀具的长度补偿，可以先在机床面板上对刀，把当前机械坐标记下来，然后在软件里选择“相对坐标系”，输入记录下的数值，这样软件内部就能自动建立刀尖点和编程坐标系的映射关系，仿真时位置才会准确。

3. 这里分享一个实战经验：设置原点时，一定得考虑卡盘夹持长度和毛坯伸出长度。如果编程原点设在工件右端面，但实际装夹时伸出长度短了，第一次试切就会撞刀。建议在软件里画图时，就把毛坯轮廓画出来，然后用“毛坯设置”功能定义装夹位置，这样软件在生成刀路时能自动识别干涉区，避免碰撞风险。我在实际加工中，就是因为这个细节，避免了至少三次撞刀事故。

CAXA CAM数控车2022轮廓有自交点报错如何修复？

1. 轮廓自交点是新手最容易遇到的报错问题。出现这个提示，大概率是你在CAD模块画图时，线条没有修剪干净，比如两根线交叉重叠了，或者画了一个类似“8”字形的封闭区域。软件在计算刀路时，无法判断哪个区域是实体，自然就报错了。

2. 解决办法很简单：点击“修改”菜单下的“裁剪”命令，把交叉多余的部分剪掉，或者用“删除重线”功能一键清理重叠线条。如果图形非常复杂，建议把显示比例放大到最大，仔细检查每个交点，确保轮廓是单一、封闭且连续的。还有一个快捷操作：使用“检查”菜单下的“DWG批处理检查”，能自动标红问题点，省去肉眼找茬的时间。

3. 如果检查后发现线条没问题但还是报错，那可能是样条曲线的问题。有些从其他软件导入的DWG/DXF文件，样条曲线在转换过程中会产生极小的自交点。这个时候可以框选所有轮廓线，点击“修改”→“对象”→“样条曲线”→“转换为多段线”，把样条转成多段线后，自交点就会消失，刀路生成就顺畅了。这招我处理客户图纸时屡试不爽。

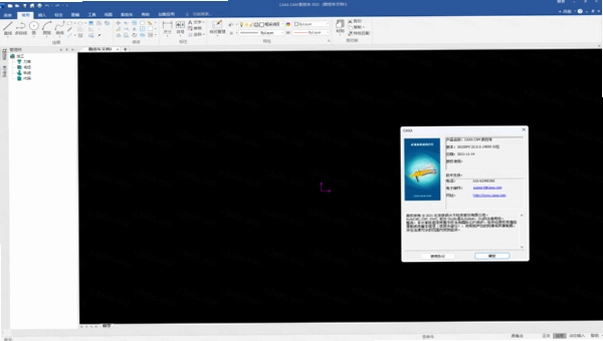

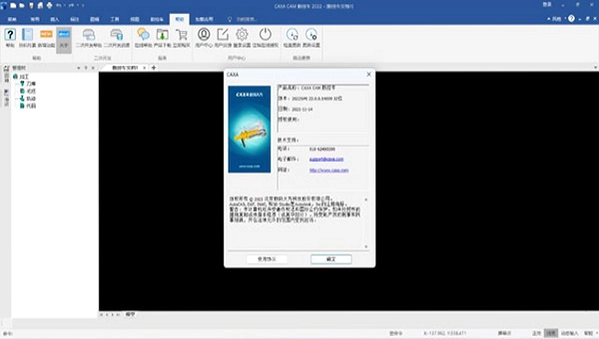

CAXA CAM数控车2022安装教程与常见报错排查

1. 下载完压缩包后，切记先杀毒再解压。右键压缩包选择“解压至CAXA CAM数控车2022(64bit)”，然后进入文件夹，找到“安装程序.exe”，右键选择“以管理员身份运行”。安装路径建议保持默认，不要装C盘，避免权限不足导致后续文件替换失败。

2. 安装完成后，最关键的一步是替换DrawLib文件。把解压文件夹里的“DrawLib”文件复制，然后右键桌面快捷方式选择“打开文件所在的位置”，在空白处粘贴并选择“替换目标中的文件”。这一步是激活绘图库的，不替换的话，打开软件会提示缺少组件。官方原版资源说明里已经包含了这个补丁，大家按步骤操作即可。

3. 如果打开软件弹出“加密锁未找到”或“运行时错误”，先检查杀毒软件是否隔离了破解文件。建议添加信任区后再解压一次。另外，确保电脑用户名是英文，如果用户名带中文，某些模块会读取失败。安装全程无捆绑安装特性，不会给你塞一堆垃圾软件，这点可以放心，软件运行环境安全纯净，没有后顾之忧。

CAXA CAM数控车2022基础操作实测：从画图到生成G代码全流程

这里我以加工一个简单的阶梯轴为例，演示一下核心操作流程，保证你看完就能上手。

这套流程走下来，一个简单的零件从画图到出程序，熟练的话五分钟就能搞定。对比以前手工算坐标，效率提升的不是一点半点。

CAXA CAM数控车2022硬件配置要求高吗？低配电脑能带得动吗

很多用户担心专业软件对电脑配置要求高，这里给大家一个参考。

实测下来，软件在4GB内存的老笔记本上也能运行，但打开复杂图纸或进行三维仿真时会有明显卡顿。如果条件允许，还是建议加个固态硬盘和8GB内存，体验会顺畅很多。

CAXA CAM数控车2022快捷键操作说明

用快捷键能大幅提升画图和编程效率，下面列出我常用的几个。

我个人最常用的是空格键重复命令，画图时能节省不少鼠标点击次数。

用户答疑：关于CAXA CAM数控车2022的高频问题

问：软件能识别DWG格式的图纸吗？为什么我导入后线条丢失？

答：可以识别，但建议另存为AutoCAD 2000版本的DWG格式，兼容性最好。线条丢失通常是图层被锁定或冻结，在“图层管理”里解锁所有图层再导入。

问：生成的G代码能直接上机加工吗？需不需要修改？

答：默认生成的代码理论上可以直接用，但实际加工前建议先检查程序头部的G54坐标系和刀具号是否和机床刀补对得上。另外，如果机床没有刀库，需要手动把T01M06这类换刀指令删除。

问：软件支持螺纹加工吗？怎么编多头螺纹？

答：支持。在“螺纹加工”参数里可以设置牙型角、螺距和头数。编多头螺纹时，把“头数”设为2或3，软件会自动计算分度偏移量，生成多头螺纹的G76循环指令。

问：为什么我的刀路仿真时总提示“碰撞干涉”？

答：大概率是毛坯设置过大，或者刀具装夹长度不足。检查一下“毛坯设置”里的直径和长度是否和实际一致，另外在“刀具管理”里把刀杆长度加长，避开干涉区域。
