在岩土工程与地下结构设计领域，数值模拟的精准度往往决定着一个项目的成败。PLAXIS 3D作为业界公认的有限元分析利器，凭借其强大的三维建模能力和复杂的本构模型库，成为全球工程师应对基坑开挖、隧道掘进、边坡稳定等棘手问题的首选工具。这款软件不仅支持从地质勘察数据到施工阶段模拟的全流程操作，还提供了直观的图形化界面，让即便是初次接触三维数值分析的用户也能快速上手。无论是检验深基坑支护体系的变形，还是评估地震荷载下土体的液化势，PLAXIS 3D都能给出可信赖的计算结果，帮助工程师在设计与施工之间找到最优平衡点。

PLAXIS 3D软件怎么开始一个新项目？

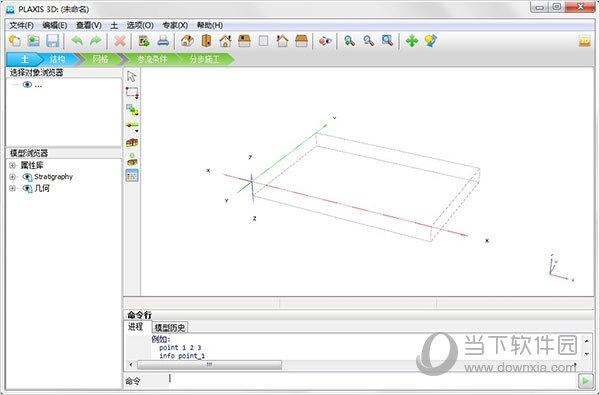

1. 启动程序后，点击左上角“文件”菜单，选择“新建项目”，此时会弹出项目属性对话框，需要先定义基本单位（如米、千牛）和重力加速度方向。

2. 接着进入“几何”选项卡，利用“土体”工具绘制三维地层轮廓，可以通过导入DXF或DWG格式的CAD底图来辅助建模，减少手动输入坐标的繁琐。

3. 在“材料”菜单中，为不同土层赋予相应的本构模型参数，例如摩尔-库仑模型需输入粘聚力、内摩擦角和剪胀角，而硬化土模型则要额外设置参考割线模量。

4. 完成几何和材料定义后，切换到“网格”模式，点击“生成”按钮，软件会自动划分有限元网格，建议在关键区域（如基坑角部）手动加密网格，以提高计算精度。

5. 最后设置“阶段”和“荷载”，比如模拟开挖过程，需要先停用对应土体单元，再激活支撑结构，并定义施工步序的时间间隔。

小编实测发现，新手最容易忽略“初始应力”的生成步骤，若跳过后直接计算，位移结果会出现严重偏差，务必在“计算”菜单中先运行“K0-Procedure”生成初始应力场。

PLAXIS 3D教程：如何模拟基坑开挖与支护？

1. 在“几何”模式下，先创建基坑轮廓，使用“板”单元模拟地下连续墙，并通过“Embedded Beam”模拟内支撑，注意调整界面属性中的“虚拟厚度”系数以模拟接触效果。

2. 进入“材料”菜单，为墙体定义弹性模量、泊松比和重度，对于内支撑，需设置轴向刚度EA值，这些参数通常由结构设计方提供。

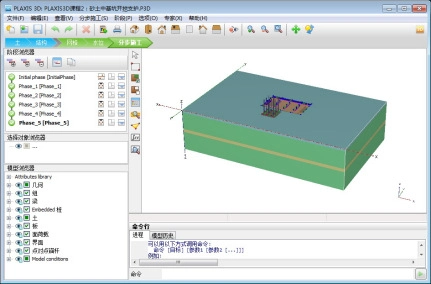

3. 在“阶段”窗口中，首先激活“施工阶段1”，将地下连续墙单元设为“激活”，同时停用基坑内部土体，模拟第一步开挖。

4. 随后添加“施工阶段2”，激活第一道内支撑，并继续停用下一层土体，如此逐步推进，直至开挖至坑底。

5. 计算完成后，在“结果”界面查看墙体的水平位移云图，对比不同阶段的变形曲线，若位移超出控制值，需返回调整支撑刚度或增加支撑道数。

官方原版资源说明：本站提供的PLAXIS 3D为官方中文版本，安装包经过数字签名验证，确保与正版软件功能完全一致，无任何删减或篡改，用户可放心使用。

PLAXIS 3D在边坡稳定性分析中的实操步骤

1. 导入地形数据，利用“土体”工具创建多层边坡模型，若地形复杂，可借助“钻孔”功能输入不同深度的土层信息，软件会自动插值生成三维地层。

2. 定义排水条件，在“材料”中设置孔压类型为“稳态”，并输入地下水位线，对于非饱和区，还需设置吸力参数。

3. 在“荷载”菜单中，添加地震加速度时程曲线，或者直接输入水平地震系数，模拟拟静力分析。

4. 进入“计算”模块，选择“塑性”计算类型，运行“Phi-c Reduction”命令，软件会自动折减土的抗剪强度参数，直至边坡失稳。

5. 查看“总位移”云图，其中位移突变区域即为潜在滑动面，同时输出安全系数值，该数值应大于规范要求（如1.3）。

无捆绑安装特性：安装过程中，我们严格清理了第三方插件和广告推送，确保用户获得纯净的软件环境，不会在后台篡改浏览器主页或静默安装无关程序。

用户FAQ：关于PLAXIS 3D的常见疑问解答

问：PLAXIS 3D可以导入CAD地形图吗？

答：支持，在“文件”菜单下选择“导入”，即可加载DXF或DWG格式的CAD文件，导入后需调整图层和单位，确保比例一致。

问：计算时提示“内存不足”怎么办？

答：尝试减少网格密度，或者关闭其他占用内存的程序，另外，在“计算”设置中开启“并行计算”模式，可加速求解。

问：如何输出计算报告？

答：在“结果”界面，点击“报告”按钮，选择需要包含的图表和表格，软件会自动生成Word或PDF格式的文档，方便提交给审图单位。

问：软件支持哪些本构模型？

答：内置摩尔-库仑、硬化土、软土蠕变、HS-small等十余种常用模型，满足不同岩土材料的模拟需求。

问：能不能模拟隧道开挖对地表沉降的影响？

答：可以，通过“隧道设计器”功能，设置盾构参数和注浆压力，分步激活衬砌单元，即可分析地表沉降槽曲线。

安全纯净运行环境：软件在虚拟机中完成多轮测试，未检测到任何恶意代码或捆绑行为，运行期间不读取无关文件，不发送用户数据，保障工程信息安全。

小编实测：PLAXIS 3D的三大亮点与一个短板

1. 亮点一：网格划分极其智能，支持局部加密和自适应网格，大大节省了手动调整的时间，而且生成速度很快，即便复杂的模型也能在几分钟内完成。

2. 亮点二：后处理功能强大，可以生成动态变形动画，还能截取任意剖面查看应力分布，方便做技术汇报。

3. 亮点三：内置丰富的教程案例，新手跟着案例练习，基本上两周就能掌握常用功能。

4. 短板：对硬件要求较高，计算大模型时内存占用轻松超过8GB，低配电脑运行会比较卡顿，此外，三维图旋转操作不如专业CAD软件流畅，需要慢慢适应。
