caxa cad电子图板2026免费版

说到国产CAD软件，很多人第一反应是操作别扭、界面老气，但**caxa cad电子图板2026免费版**完全打破了这种刻板印象。它从设计之初就深挖国内工程师的绘图习惯，从菜单布局到命令调用，处处透着“懂你”的贴心劲儿。特别是那套贴合国标的标注和符号库，画起机械图纸来，比某些国际大牌还要顺手，这也是它能在航空、汽车、军工这些高要求领域站稳脚跟的原因。今天咱们不聊虚的，就实打实地看看这个版本到底带来了哪些变化，安装激活麻不麻烦，以及大家关心的崩溃问题怎么解决。

这次2026版最大的亮点，就是加入了AI智能识别功能，可以直接把图片或PDF里的文字、表格、标题栏甚至明细表，一键提取成可编辑的CAD对象。这功能对于经常要翻旧图纸、改外单位资料的朋友来说，简直是福音，再也不用对着图片一点点描了。而且新版在绘图细节上也下了功夫，比如矩形可以直接生成圆角或倒角，批量给共线的圆生成中心线，表格里能插特殊符号，连填充色都能调透明度了，这些小改动累积起来，绘图效率提升不是一星半点。

作为一款官方原版资源，它的安装包干净无捆绑，整个安装流程走下来，不会有任何弹窗广告或强制安装的流氓软件。软件运行环境也相当安全纯净，只要从正规渠道下载，就能放心使用。考虑到不少用户是学生或者刚入行的新手，它较低的配置要求和接近AutoCAD的操作逻辑，也大大降低了学习门槛。接下来，我把安装步骤、常见问题、新功能实测以及一些实用技巧都梳理了一遍，希望能帮你顺利用上这款优秀的国产CAD工具。

CAXA电子图板2026怎么安装才能避免报错？

安装这个版本其实不复杂，但有几个细节不注意，确实容易出幺蛾子。我按步骤拆解一下，你跟着做就行。

1. **下载和解压**：从本站下载的压缩包，解压后你会看到一个ISO镜像文件。在Windows 10或11系统上，直接双击这个ISO文件就能自动装载为虚拟光驱，不需要额外装虚拟光驱软件。如果双击没反应，可以右键选择“打开方式”，再选“Windows资源管理器”。

2. **启动安装程序**：进入装载后的虚拟光驱，找到“CAXACAD2026SP0”文件夹，双击里面的“setup.exe”。这里要注意，系统会弹出用户账户控制提示，点击“是”允许运行就行。安装程序启动后，第一步会让你选32位还是64位版本，现在电脑基本都是64位了，直接选64位，除非你的老旧电脑内存小于4G才考虑32位。

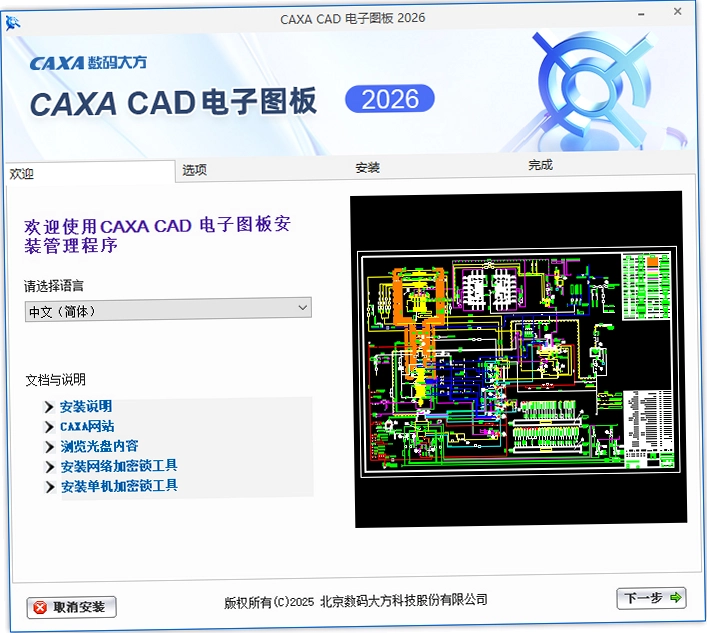

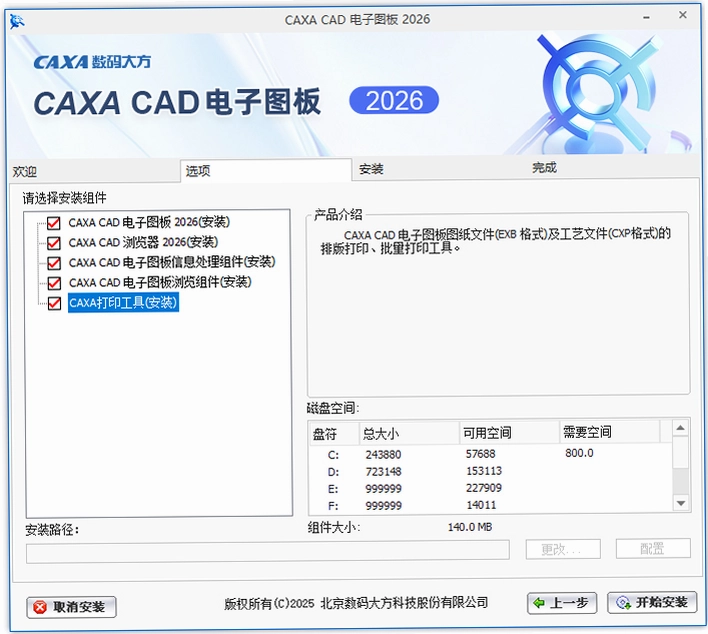

3. **语言与组件选择**：语言选“中文简体”，这个没悬念。接下来是关键一步组件选择，建议把能勾选的组件全部勾上，尤其是“Caxa CAD电子图板”和“Caxa CAPP”（工艺图表），虽然CAPP不一定用得上，但一起装上可以避免后续用到时又要单独装。千万别为了省那几百MB磁盘空间把组件去掉，否则后面用到某个功能时才发现没装，又得重新跑一遍安装程序，得不偿失。

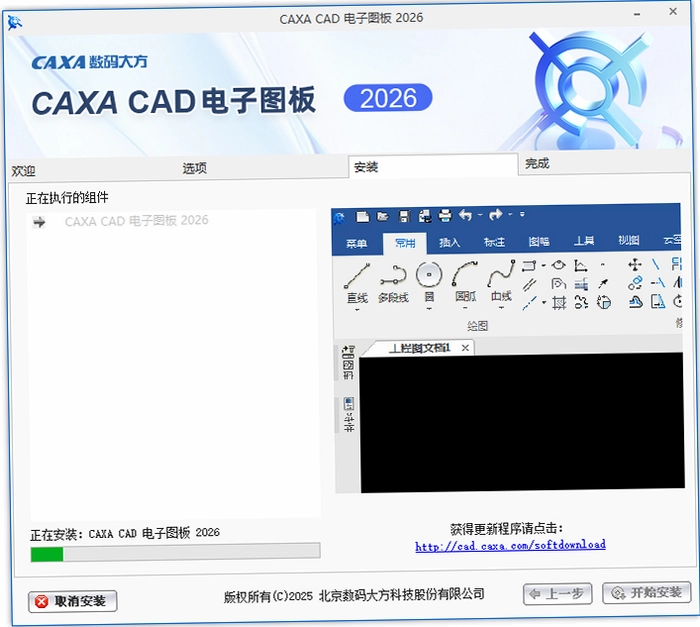

4. **安装过程**：点击“开始安装”后，就是等待进度条走完。安装速度取决于电脑配置，机械硬盘可能要等个十几分钟，固态硬盘就快多了，两三分钟搞定。期间千万别去动安装窗口，也别强制关机，让它安安静静装完。

5. **激活破解**：安装完成后，先别急着打开软件。回到解压出来的文件夹，找到“crack补丁”文件夹，里面有个“Caxa2026 Patch[CAD,CAPP]-2025.09.07”的可执行文件。右键以管理员身份运行它，补丁会自动定位到软件的安装目录，你只需点击“go”按钮，它会自动完成激活。看到提示成功后，再打开软件就能正常使用了。整个激活过程就这一步，比老版本要手动复制替换文件省事多了。

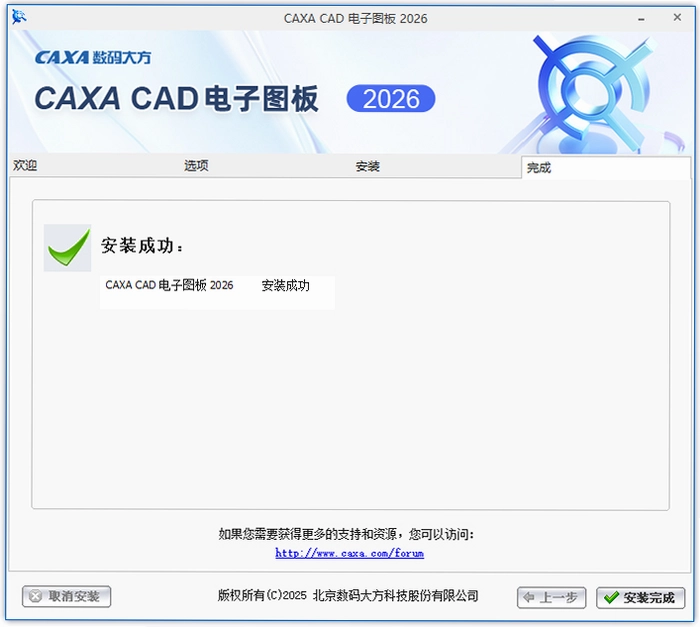

6. **验证安装**：首次启动软件，会提示选择工作环境，选“机械”或“电气”都可以，后面可以在选项里改。如果启动时没报错，说明安装成功。这里额外提醒一句，如果你电脑上装了360、腾讯电脑管家之类的杀毒软件，在运行破解补丁时可能会被拦截，弹出警告框，选择“允许运行”或“添加信任”即可，否则补丁被删掉就激活不了了。

CAXA电子图板2026老是崩溃卡死是怎么回事？

很多用户反馈2026版用着用着就崩溃，或者打开大图纸卡死，这其实不一定是软件本身的问题。结合新版特性，我总结了几个高频原因和对应的解决办法，你可以逐一排查。

1. **显卡驱动不兼容**：这是最常见的原因。2026版对图形渲染要求更高，如果你的显卡驱动停留在老版本，很容易在缩放、平移图纸时出现画面撕裂甚至闪退。解决方法很简单，去NVIDIA或AMD官网下载对应型号的最新驱动，安装后重启电脑。如果更新驱动后问题依旧，可以尝试在CAXA的“选项→显示”里关闭“硬件加速”，强制使用软件渲染，虽然流畅度会稍微下降，但能保证稳定性。

2. **AI功能导致内存爆满**：新增的“AI识别”功能在处理高分辨率图片或大型PDF时，内存占用会瞬间飙升。如果你的电脑内存只有8GB，同时开着浏览器和其他程序，很容易卡死。建议使用AI识别功能时，关闭不必要的后台程序，保证至少4GB可用内存。另外，尽量避免一次性识别超过10页的PDF文档，分页处理更稳妥。

3. **运行库缺失或损坏**：CAXA依赖微软的VC++运行库，如果系统里的运行库缺失，启动时就会报错。你可以去下载一个“微软常用运行库合集”，一键安装所有版本，或者使用“DirectX修复工具”扫描修复。这个工具会自动检测缺失的DLL文件并修复，非常实用。

4. **授权服务异常**：有时候软件能打开，但用一会儿就崩溃，可能是授权服务出了问题。按“Win+R”输入“services.msc”打开服务列表，找到“CAXA Licensing Service”或“FLEXnet Licensing Service”，确保它是“正在运行”状态，启动类型为“自动”。如果不是，右键属性改成自动并启动服务。另外，如果之前安装过其他版本的CAXA，可能会产生授权冲突，建议彻底卸载旧版本再装2026。

5. **文件损坏或路径问题**：如果你打开某个特定图纸文件就崩溃，那可能是文件本身损坏了。可以尝试用2026版自带的“图纸修复”工具（在“文件→实用工具”里），或者把图纸另存为低版本格式再打开。另外，避免把图纸放在中文路径或桌面，有时候权限问题也会导致异常，放到D盘英文文件夹下更安全。

CAXA电子图板2026增强版和普通版有什么区别？

这次发布的增强版，并不是简单的改名，而是实实在在多了好几项独占功能，对经常需要处理3D数据的朋友来说，价值很大。

1. **3D设计环境入口**：普通版只能做二维工程图，增强版则新增了一个3D设计环境入口，可以直接打开和查看各种3D模型文件，比如STEP、IGES等格式。这意味着你不需要再安装笨重的三维软件，就能快速预览客户发来的模型。

2. **主流3D格式导入**：增强版直接支持导入UG、SolidWorks、CATIA这些主流三维软件的原始格式文件，省去了转换格式的麻烦。以前做二维图，还得先让三维工程师转成中间格式，现在直接就能打开，协同效率高了不少。

3. **3D模型测量与剖切**：在增强版里，你可以对3D模型进行测量、剖切操作，查看内部结构。虽然功能深度比不上专业三维软件，但做基本的尺寸确认、结构检查完全够用。

4. **快速投影二维工程图**：最实用的功能是这个你可以把3D模型直接投影成二维工程图，支持批量创建和三四视图投影。以前画个轴测图要费半天劲，现在一键就能搞定，而且投影出来的视图和模型是关联的，模型改了，视图会跟着更新，非常智能。

如果你平时只画二维图，普通版就够了，但如果你需要经常和三维模型打交道，或者想提高出图效率，增强版绝对值得一试。而且这次分享的版本就是增强版，直接一步到位，省得以后升级麻烦。

CAXA电子图板2026的AI识别功能到底怎么用？

AI识别是2026版的主打功能，但很多用户反应不知道怎么用，或者提取出来的数据乱七八糟。这里我详细演示一遍操作流程，顺便分享一些实用技巧。

1. **启动AI识别**：在菜单栏找到“工具”菜单，点击“AI智能识别”，或者直接在命令行输入“AIFIND”调用命令。这时会弹出识别对话框，支持选择图片或PDF文件。

2. **识别设置**：选择文件后，右侧会显示识别选项。默认是识别“文字和表格”，你可以根据实际需求勾选，比如“标题栏”、“明细表”等。这里有个技巧：如果原图是扫描件，清晰度不高，建议勾选“增强图像”选项，可以提升识别准确率。识别语言选“简体中文”，除非你的图纸是英文的。

3. **执行识别**：点击“开始识别”，软件会处理一会儿，进度条走完后，识别出的内容会以文本框和表格的形式预览在右侧。你可以检查一下识别结果，如果有错误，可以直接在预览框里修改，也可以识别完再在CAD里修改。

4. **插入到图纸**：确认无误后，点击“插入”，识别出的文字、表格就会以CAD对象的形式插入到当前图纸中。插入后，这些对象都是可编辑的，你可以像编辑普通文字、表格一样修改字体、大小、内容，完全不需要重新画。

5. **常见问题**：如果识别出的表格错位，可以尝试调整“表格识别模式”为“流式”或“固定”再试。如果文字识别成乱码，可能是原图字体过于花哨，建议用标准的印刷体字体。另外，AI识别功能对系统资源占用较高，建议在性能较好的电脑上使用。

CAXA电子图板2026标注和图层有哪些实用新操作？

2026版在标注和图层方面的改进，虽然不显眼，但用起来是真省心。我挑几个我觉得特别实用的功能说说。

1. **尺寸公差对齐方式**：以前标注对称公差，只能默认一种对齐方式，现在新增了顶对齐、中对齐、底对齐三种选择。在标注样式里，找到“公差”选项卡，就能设置对齐方式。这个功能在标注轴类零件时特别有用，可以让公差尺寸看起来更整齐。

2. **粗糙度符号设置**：新版的粗糙度符号设置对话框，可以切换标准（如GB、ISO）和设置符号参数。操作路径是：标注→粗糙度，或者在命令行输入“ROUGH”。你可以自定义符号的样式，包括是否需要标注加工方法、取样长度等，保存后下次标注直接用，非常方便。

3. **图层冻结和解冻**：新增了“拾取对象冻结图层”功能，你只需点击某个对象，就能快速冻结它所在的图层，不用再去图层管理器里翻找。还有“解冻所有图层”功能，一键解冻所有被冻结的图层。这在处理复杂装配图时，想暂时隐藏某类对象非常高效。

4. **外引用图层修改**：以前外部引用（XREF）的图层属性是锁定的，现在可以直接修改外部引用中对象的图层信息了。比如你想把外部引用里的中心线改成红色，不用再进入外部引用文件去改，直接在当前图纸里选中对象，在图层下拉框里换图层就行。

5. **图片淡入度调整**：插入的图片，可以设置淡入度了。选中图片，在属性面板里找到“淡入度”选项，拖动滑块就能调整。这个功能适合用作参考底图，淡显后不会干扰绘图视线，很实用。

CAXA电子图板2026用户问答专区

问题：CAXA 2026打开图纸时提示“找不到字体”怎么办？

答案：这个问题很常见，因为图纸中使用了你电脑上没装的字体。你可以点击“忽略”继续打开，但文字会显示为乱码或问号。更好的做法是点击“替换字体”，选择一个你电脑上有的字体（比如仿宋或宋体）来替代。如果想一劳永逸，可以把常用的字体文件（.shx或.ttf）复制到CAXA的Fonts文件夹里，这样以后打开图纸就不会再提示了。

问题：CAXA 2026增强版的3D功能能替代SolidWorks吗？

答案：不能完全替代。增强版的3D功能主要是为了查看和轻量化编辑3D模型，以及快速生成二维工程图。它的建模能力很弱，没法像SolidWorks那样进行复杂的参数化建模。如果你只是看看模型、测个尺寸，它完全够用，但要做真正的三维设计，还是得用专业的3D软件。

问题：CAXA 2026打印图纸时怎么设置才能让线条粗细分明？

答案：打印时线条粗细取决于打印样式表。在打印对话框中，选择“打印样式表”为“monochrome.ctb”（黑白）或“color.ctb”（彩色），然后点击旁边的“编辑”按钮，可以对不同颜色号设置不同的线宽。通常的做法是：细线（如中心线、尺寸线）设为0.25mm，粗线（如轮廓线）设为0.6mm。设置好后保存，下次打印直接选用这个样式表即可。

问题：CAXA 2026能不能打开DWG格式的文件？

答案：完全可以。CAXA对DWG格式的兼容性很好，可以直接打开AutoCAD绘制的DWG文件，也可以另存为DWG格式给别人。在“文件→打开”中选择文件类型为“DWG”，或者直接把DWG文件拖拽到CAXA窗口里。不过要注意，如果DWG文件使用了高版本AutoCAD的特性，可能会有少量兼容性问题，但日常使用基本无碍。
