CAXA 3D实体设计2020正式版

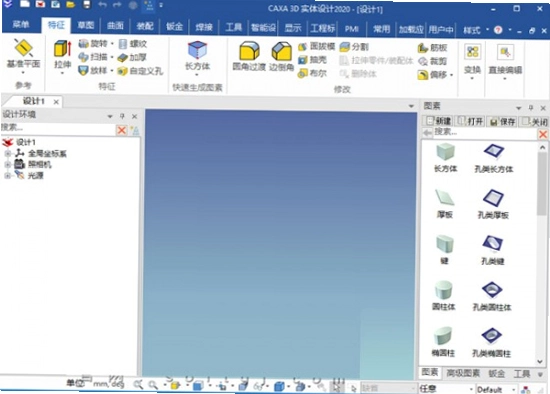

做机械设计的朋友应该都清楚，一款顺手的建模工具能省下多少精力。**CAXA 3D实体设计2020正式版** 在工业设计圈里口碑一直挺稳，它把参数化建模和自由拖拽式创新捏在了一起，画图的时候不用在两种模式之间反复切换。界面布局很直白，左侧设计树、中间绘图区、右侧属性栏，刚上手的人也不会觉得发懵。软件对电脑配置要求不算苛刻，一台主流的I5处理器加8G内存的机器跑起来就挺流畅。下面我把安装步骤和日常用得上的几个操作技巧整理出来，方便你下载后能快速上手。

官方原版资源说明一下，安装包是完整版，解压后根据系统位数选择对应文件夹就行。整个流程走下来大概需要五六分钟，中间没有捆绑其他乱七八糟的插件，装完就能直接用。

CAXA 3D实体设计怎么安装才不出错？

安装这块其实没什么难度，但有几个细节不注意容易卡住。首先解压安装包的时候，路径里尽量不要出现中文和空格，否则后续破解补丁可能找不到目标文件。然后重点看系统位数，右键“此电脑”选属性，64位系统就进64位文件夹，32位同理。

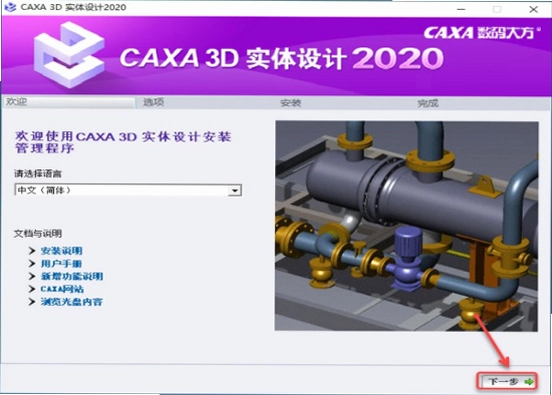

1. 双击运行setup程序，语言选中文简体，点下一步。

2. 勾选需要的组件，建议全选，免得后面用的时候发现缺模块。安装路径改成D盘，点击更改后新建一个纯英文文件夹，比如D:\CAXA2020。

3. 点开始安装后等进度条走完，中途别动电脑，大概两三分钟。完成后先别急着打开软件，把Crack压缩包解压，右键里面的Patch程序选择“以管理员身份运行”，选X64点击GO，提示成功后再启动软件就能正常使用了。

整个过程记住一个原则：先装主程序，再打补丁，顺序反了容易报错。如果启动时提示缺少dll文件，通常是补丁没生效，重新以管理员身份运行一次Patch即可。

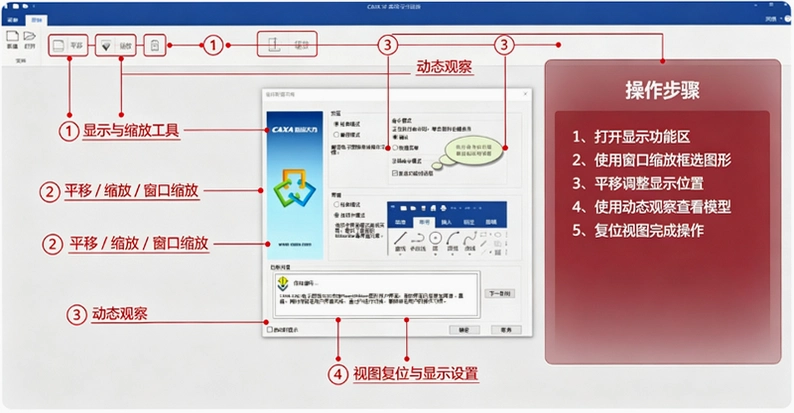

CAXA 3D实体设计里模型视图旋转不流畅怎么办？

视图旋转卡顿是个常见问题，尤其当装配体零件超过几百个的时候。这不一定是你电脑性能不够，可能是软件设置没调对。打开【工具】→【选项】→【性能】选项卡，把“渲染模式”从“高质量”切换成“兼容模式”，操作灵敏度和旋转流畅度会明显提升。

另外，显卡驱动要更新到跟系统匹配的版本，老版本驱动对OpenGL支持不到位，也会导致视图卡顿。如果你用的是NVIDIA显卡，在控制面板里把CAXA程序指定为“高性能处理器”，独显跑起来比集显顺畅得多。还有个小技巧，设计树里暂时用不到的零件可以先隐藏，只显示正在编辑的部件，旋转视角时计算量小很多。

CAXA 3D实体设计三维球缩放功能怎么用？

三维球是CAXA的一大亮点，很多人不知道它还能用来缩放实体。选中需要调整的零件，按F10调出三维球，这时候球体周围会出现一圈控制手柄。右键点击三维球的中心点，弹出的菜单里选择“缩放”，然后输入比例值比如0.5就是缩小一半，2.0就是放大两倍。

如果只是想让整个模型在屏幕上变大变小，那属于视图缩放，直接滚动鼠标滚轮就行。想改具体尺寸的话，更推荐进草图改驱动尺寸，比如把直径50改成80，实体特征会自动更新，三维球缩放更适合做整体比例调整，比如整个装配体放大1.2倍，用三维球中心缩放比一个个改草图效率高多了。

CAXA 3D实体设计装配体颜色怎么统一取消？

从其他软件导入的装配体经常带着各种颜色，看着眼花缭乱，想统一改成灰色。框选所有零件，点击【视觉样式】工具栏里的“面属性”按钮，在颜色选择器里选“ByLayer”，确认后所有零件都会变成图层的默认色。

如果只是临时查看结构，不想修改零件属性，直接切换显示模式更快。在工具栏找到【DA工具栏】，把“着色”模式改成“线框”或者“消隐”，颜色就全部消失了，只看得到轮廓线条，检查装配干涉特别实用。注意消隐模式下线条会遮挡隐藏部分，线框模式则显示全部线条，看内部结构选线框，看外形选消隐。

CAXA 3D实体设计汽车曲面钣金建模流程

汽车外观件涉及大量复杂曲面，CAXA处理这类活儿的思路是“先曲面后实体”。第一步在草图里画出车身侧面轮廓线，或者直接导入IGES格式的截面曲线。然后使用【曲面】菜单下的“放样曲面”命令，在多个截面之间生成平滑过渡面，这是做车身流线型最常用的工具。

曲面拼接完成后，用“缝合曲面”把多个面片连成整体，再执行“加厚”命令，输入板厚比如1.2mm，曲面就变成实体了。接下来进入【钣金】模块，选择“转换为钣金”，指定一个面作为固定面，系统自动识别厚度并完成转换。最后添加法兰边、切口这些汽车钣金特征，用“展开”命令检查是否可展平。双曲率的不可展开面会提示变形量，这种情况只能分块做再拼焊，属于工艺问题。

CAXA 3D实体设计2020基础操作实测体验

实际用了两天，感觉CAXA在机械标准件设计上确实顺手，但复杂曲面造型比专业曲面软件还是略有差距，毕竟术业有专攻。软件内存占用大概在1.5G左右，比同类型软件略低，运行稳定没遇到闪退。

CAXA 3D实体设计常见问题答疑专区

问：打开STEP文件提示格式错误怎么解决？

答：先确认文件是否完整，用记事本打开STEP文件看开头是否有ISO-10303标识。文件没问题的话，试试在CAXA里用“导入”而不是直接双击打开，导入选项里勾选“修复几何错误”，多数格式问题能解决。

问：工程图标注尺寸显示乱码怎么处理？

答：这是字体库不兼容闹的。打开工程图后，点击【工具】→【选项】→【字体】，把默认字体从“CAXA字体”改成“仿宋_GB2312”，乱码就消失了。

问：零件库里的标准件能自己添加吗？

答：可以。在零件库管理器中点击“新建图库”，把常用的螺栓、轴承画好保存，下次直接拖用，比每次现画省事。

问：装配体文件太大，打开要一分钟正常吗？

答：正常。零件数量超过500个时建议用“轻量化加载”模式，只显示外观不加载特征，操作流畅度提升明显。

配置要求一览

快捷键操作指南

精选同类软件推荐

同类型软件里，SolidWorks和UG的学习曲线更陡，CAXA胜在门槛低，画图思路接近AutoCAD，老机械设计师能很快适应。无捆绑安装特性让它在国产软件里显得比较干净，安全纯净运行环境这块做得让人放心。
