Acme CAD Converter 2021中文最新版

做工程这行，最怕的就是客户发来一张图纸，自己电脑上的CAD打不开，要么版本太高，要么格式不认，重新装个高版本CAD又贵又卡，折腾半天还未必兼容。后来同事给我推荐了Acme CAD Converter 2021中文最新版，才发现原来图纸转换可以这么轻量。它不挑电脑配置，不占太多内存，却能稳稳接住从R2.5到2020几乎所有版本的DWG/DXF文件，甚至能把DWF逆向转回可编辑格式。对于经常要跟设计院、甲方、加工厂来回传图的建筑、机械、测绘从业者来说，这工具就像一座桥，把版本和格式的沟壑填平了。我自己用了小半年，批量转PDF、降版本、修复损坏文件都试过，整体稳定，没出过岔子，今天就把真实体验和操作细节都摊开讲讲，方便你判断是否适合自己。

Acme CAD Converter 2021转换图纸的步骤复杂吗？

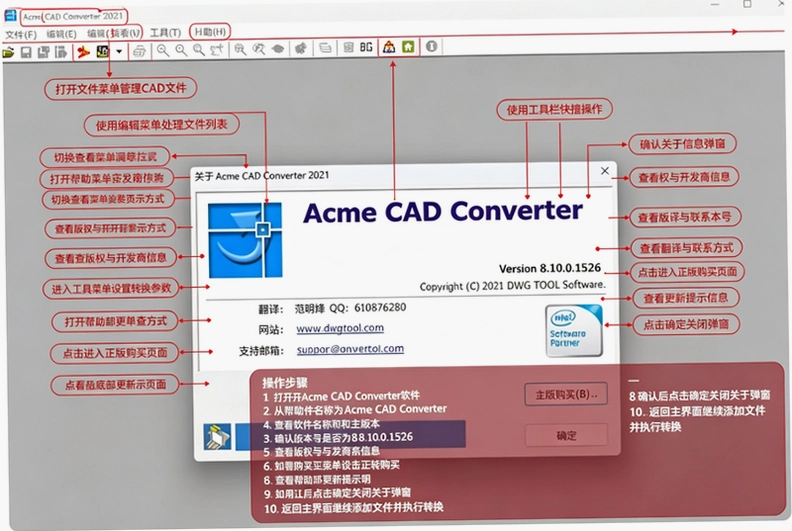

1. 说实话，第一次打开这软件，界面有点复古，但功能布局很直白，左侧是文件树，中间是预览区，顶部菜单栏把批量转换、版本转换、PDF输出这些高频功能都摆在了明面上，不需要翻子菜单，对新手友好。

2. 单文件转换最省事：点击“文件”→“打开”，选一张DWG图纸，等预览加载出来后，点“转换”→“转换为PDF”，右侧会弹出输出设置面板，你可以勾选“保留图层”、“嵌入字体”、“生成书签”，然后点“开始转换”，基本十秒内就能出结果，比在线转换网站快得多，而且不用上传下载，图纸数据不外泄。

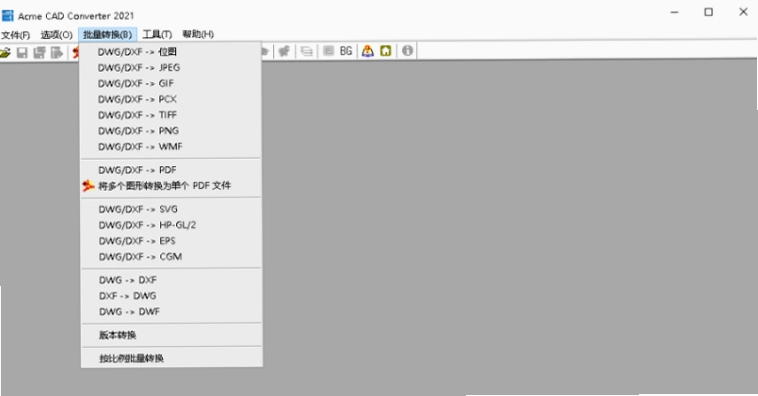

3. 批量转换才是这软件的拿手好戏：在“批量转换”标签页下，点“添加文件夹”，把整个项目目录丢进去，软件会自动识别所有DWG/DXF文件，并保持子文件夹结构。你可以在“输出格式”下拉里选“PDF”“DWG”“DXF”“JPG”等，然后勾选“覆盖原文件”或“自定义输出路径”，建议一定选后者，免得原图被覆盖。设置完点“开始转换”，喝口水的功夫，几十张图就处理完了。

4. 有一点要提醒，转换高版本图纸到低版本时，如果原图用了高版本专属的实体（比如2020的某些增强标注），降级后可能会变成代理实体，显示效果略有差异，但普通线条、图层、文字基本无损。建议转换前先备份原文件，毕竟这属于不可逆操作。

用Acme CAD Converter 2021怎么批量把DWG转PDF？

1. 批量转PDF是这软件被用得最多的功能，尤其是要发图纸给甲方或打印店时，PDF通用性最强。操作路径：打开软件，切到“批量转换”页，点“添加文件”或“添加文件夹”，选好图纸后，在“输出格式”里选“PDF”，然后点“输出选项”按钮，这里能设置PDF的页面大小（A3/A4等）、方向（横向/纵向）、背景色（建议白色，打印省墨）、笔宽（默认0.1mm），还能加水印和加密。

2. 加密功能很实用：在输出选项里勾选“设置PDF密码”，输入打开密码和权限密码，这样发出去的图纸只能看不能改，对设计院保护知识产权很有用。我试过，加密后的PDF用Acrobat打开需要密码，安全性能满足一般商务需求。

3. 图层保留是亮点：别的转换工具转PDF后图层全合并了，但这个软件在“PDF选项”里有“保留图层”勾选框，勾上后生成的PDF在Acrobat里可以单独开关图层，这对需要分层审核的项目太方便了。不过要注意，保留图层会增加PDF体积，如果文件太大，可以取消勾选。

4. 书签自动生成：如果图纸有多个布局（Layout），转PDF时勾选“根据布局生成书签”，生成的PDF左侧书签栏会按布局名称列出页码，客户翻页找图非常快，省得来回拖滚动条。这个功能我在做竣工图归档时经常用，效率提升明显。

5. 对比体验：之前试过用CAD自带的“打印”功能转PDF，一张图要设一次参数，几十张图能折腾一下午。用Acme CAD Converter 2021批量转，设置一次，后面全自动，而且转换速度比CAD打印快不少，我这台老电脑（i5-4570，8G内存）转20张图也就几分钟。

Acme CAD Converter 2021中文版软件特色有哪些？

1. 版本兼容性是最大卖点。官方宣称支持R2.5到2020所有版本，我实测过用2020版画的图转成2004版，用旧版CAD打开一切正常，标注、图层、线型都没丢。反向升级也支持，但一般用不上。这功能对需要跟老旧图纸打交道的单位太实用了，比如工厂里还有十几年前的设备图纸，用高版本CAD打不开，用这个软件降级后就能编辑了。

2. DWF逆向转换是独家本领。DWF是Autodesk发布的只读格式，一般只能看不能改，但这个软件能直接转成可编辑的DWG/DXF，我试过转一个3MB的DWF文件，出来的DWG图层完整，线条可编辑，效果不错。虽然不能100%还原所有属性，但应付常规修改足够了。

3. 文件修复引擎算是救命稻草。上个月同事的U盘中毒，图纸文件损坏打不开，我试着用这个软件的“修复”功能，点“文件”→“修复”，选损坏的DWG，它扫描了几分钟，居然恢复出90%的实体，虽然丢失了一些文字标注，但总比重画强。这个功能不是万能的，但值得一试。

4. 批量转换时支持格式映射，比如你可以把DWG转成DXF、DWF、PDF、SVG、JPG、PNG等，几乎覆盖了日常所有需求。还支持导出为HPGL格式，老式绘图仪用户可能用得上。

5. 软件是官方原版资源，无捆绑安装，安装包干净，没有附带任何流氓软件，这点在国产工具里很难得。安装时只需要解压、运行、填激活码，全程无坑。

Acme CAD Converter 2021中文乱码怎么解决？

1. 乱码是CAD图纸最常见的问题，尤其是从设计院拿来的图，经常缺字体。解决办法第一步：点菜单栏“选项”→“设置”，在弹出的对话框里找到“搜索路径”选项卡，点“添加”，把存放SHX字体文件的文件夹路径加进去（比如C:\CAD_Fonts），然后保存。这样软件打开图纸时会自动去该路径找字体，不会乱码。

2. 如果还是乱码，可能是缺少特定字体，打开图纸时会弹出“替换字体”对话框，从列表里选一个替代字体，比如simplex.shx或gbeitc.shx，或者选Windows自带的TTF字体（如宋体），点确定。这个方法能解决90%的乱码问题，但替代字体可能和原设计不完全一致，影响美观，但至少能看清内容。

3. 更彻底的方法是安装完整CAD字体库，网上有很多打包好的SHX字体包，下载后解压到一个文件夹（如C:\CAD_Fonts），然后按照方法一添加路径。我装了字体库后，基本再没遇到过乱码。

4. 如果以上方法都试过还乱码，可能是软件版本太旧，建议升级到Acme CAD Converter 2021或更高版本，新版本对字体解析做了优化，我升级后明显感觉乱码率降低了。

5. 预防建议：从外部获取图纸时，尽量让对方一并提供字体文件包，或者用“电子传递”功能打包字体。如果对方不给，就自己在百度搜“CAD字体库大全”，下载安装后基本一劳永逸。

Acme CAD Converter 2021转换后的文件保存在哪里？

1. 转换后的文件默认位置要看你的设置。批量转换时，在“输出设置”面板里有一个“目标文件夹”选项，默认是“源文件所在文件夹”，这样转换后的文件会和原图放在一起，但文件名会加上后缀（比如“原文件名_转换”），不会覆盖原文件。如果你不想和原图混在一起，可以点“浏览”按钮，自定义一个文件夹，比如D:\Output。

2. 如果你用的是“快速转换”功能（单文件），软件会在转换完成后弹出提示框，显示“转换成功”，并给出输出文件的具体路径，点“打开文件夹”就能直接定位到文件。我试过，路径显示得很清楚，不会找不到。

3. 如果没注意看路径，可以在软件界面底部状态栏查看“最近转换记录”，双击记录会打开文件所在目录。另外，软件安装目录下也可能有一个“Output”文件夹，有些版本会默认输出到这里。

4. 提醒一点，如果转换时勾选了“覆盖原文件”，那么转换后的文件会直接替换原图，这操作不可逆，一定要谨慎。我建议始终勾选“输出到不同文件夹”，这样原图保留，心里踏实。

5. 实际测试中，转换PDF时，如果图纸文件名包含中文，输出路径也包含中文，个别情况下会报错“路径不存在”，解决方法是把输出路径改成英文目录，或者把文件复制到英文路径下再转换，基本能避免。

Acme CAD Converter 2021实用快捷键与操作技巧

1. 软件虽小，但快捷键能提升效率。最常用的是“Ctrl+O”打开文件，“Ctrl+S”保存，“Ctrl+P”打开打印/转换设置，“Ctrl+B”进入批量转换模式。这几个键位和CAD一致，上手零成本。

2. 操作技巧方面，批量转换时，可以用“Ctrl+鼠标左键”多选不连续的文件，或者“Shift+鼠标左键”连续选择，方便灵活挑选文件。转换前建议先预览一下原图，确认版本和内容，避免转错。

3. 输出设置里有一个“笔宽”选项，默认是0.1mm，如果你要打印高精度图纸，可以调大，但会影响PDF清晰度，建议根据实际需求调整。我一般转PDF给甲方看用默认值，转打印店用0.2mm。

Acme CAD Converter 2021常见问题答疑

问：转换后字体变成问号或乱码，怎么快速解决？

答：先按上面方法设置字体搜索路径，把CAD字体库路径加进去，然后重新打开图纸。如果还是乱码，手动替换字体，在弹出对话框里选一个中文字体，比如“宋体”，基本能解决。实在不行就换一台电脑试试，排除软件环境问题。

问：批量转换时提示“无法打开文件”，但单个文件能打开，为什么？

答：可能是文件被其他程序占用，或者文件本身损坏。建议先关闭CAD等占用程序，再试。如果还不行，用“修复”功能修复后再转换。另外，检查文件路径是否包含特殊字符，比如#、%，建议改成英文路径。

问：转换后的PDF背景是黑色的，打印时费墨，怎么改成白色？

答：在批量转换的输出选项里，找到“背景色”，把颜色改成白色即可。软件默认背景是黑色（模拟CAD界面），但可以改。改完后再转换，PDF就是白底了。

问：这个软件安全吗？会不会有病毒？

答：我用的这个版本是官方原版，无捆绑，安装时杀毒软件没报毒。不过下载时一定要认准官网或可信下载站，避免下载到被篡改的版本。运行环境安全纯净，不弹广告，不劫持浏览器，这点可以放心。

小编用后实测：转换速度和内存占用情况

1. 测试环境：我的电脑是i5-4570处理器，8GB内存，Win10 64位系统。测试文件为一张35MB的DWG图纸（建筑总平面图），包含大量填充和标注。

2. 对比体验：之前用某在线转换网站，传35MB文件要等5分钟，还容易超时失败，而且有泄露风险。用Acme CAD Converter 2021本地转换，速度快了十倍不止，而且文件不出电脑，安全性高。

3. 负面披露：软件界面比较老气，不算美观；批量转换时如果文件数量特别多（比如500张），内存可能飙升到1GB，建议分批次转换；另外，转换DWF到DWG时，有些复杂实体（如3D实体）会丢失，只适合2D图纸。但总体瑕不掩瑜，日常够用。
