在工控维修和嵌入式开发领域，调试猫这个名字正被越来越多的电气工程师和变频器维修人员提起。它本质上是一个把手机变成专业串口调试终端的效率工具，解决了现场没有电脑、抱着笔记本到处跑的痛点。调试猫的核心价值在于，它把Modbus RTU、Modbus TCP、ASCII三种协议模式整合在一个App里，同时兼容USB转RS485/RS232，这意味着你只需要一部手机和一根OTG线，就能完成大部分现场调试工作。对于经常处理中央空调维修、PLC点表核对的老手来说，它省去了反复插拔转换头的麻烦，而且所有通讯日志都保存在本地数据库里，回头查问题非常方便。接下来这篇内容，我会从真实使用场景出发，把调试猫的功能细节、操作路径和一些容易踩的坑都说清楚，希望能帮你判断这工具到底适不适合你的工作流。

调试猫工具怎么连接USB转RS485模块？

1.先用OTG转接线把USB转RS485模块接到手机上，打开调试猫App，点击底部导航栏的“串口调试”标签，这时候软件会自动检测外部USB设备，如果模块芯片是CH340、CP2102、FT232R或PL2303系列，一般都能被直接识别出来，不需要额外装驱动。

2.连接成功后，界面会弹出串口参数配置面板，这里需要手动设置波特率（常见9600、19200、38400、115200）、校验位（无校验/偶校验/奇校验）、数据位（默认8）、停止位（默认1），设置完点击“打开串口”按钮，如果硬件连接正常，状态栏会显示绿色指示灯。

3.如果点击打开后一直提示“打开失败”，大概率是OTG线供电不足或者模块本身质量问题，建议换一根带外部供电的OTG线，或者检查一下模块上的收发指示灯是否在闪烁。另外，部分手机需要在系统设置里开启“OTG存储权限”才能正常识别设备，这个可以在手机通知栏里手动开启。

4.实际测试中，用CH340模块连接一个三菱FX系列PLC，波特率设为9600，数据格式8N1，能稳定读取D寄存器数据，没有出现乱码或丢包现象。但要注意，调试猫目前只支持Android系统，iOS设备暂时无法使用USB串口功能。

调试猫的Modbus功能码批量配置真的能提升效率吗？

1.这个功能是调试猫最值得称道的地方。传统方式下，如果总线上挂了十几台从站设备，逐个添加功能码、填写寄存器地址和数据类型，至少得花半小时。而调试猫的批量添加功能码，允许你先配置好一个从站的完整参数，然后通过“复制功能码”按钮，一键套用到其他相同型号的从站设备上，整个过程只需几秒钟。

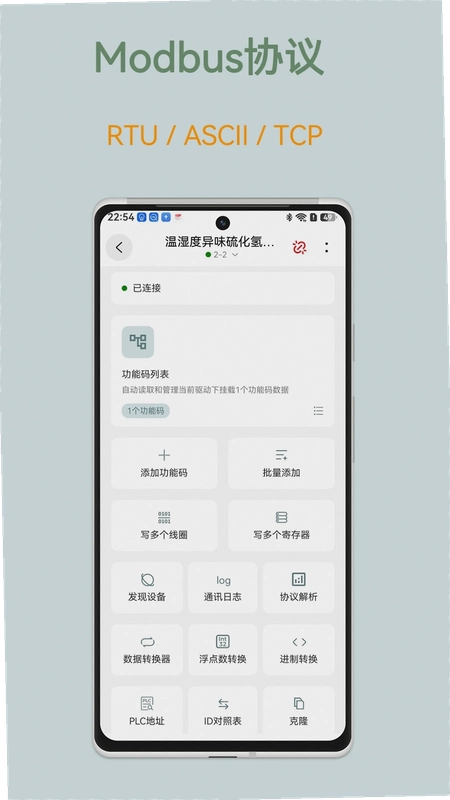

2.具体操作路径：进入“Modbus调试”界面，先手动添加一个从站，并配置好功能码（比如读取保持寄存器03），设置好起始地址、寄存器数量和数据类型（比如浮点型Float32），然后长按该功能码条目，弹窗里选择“复制”，再切换到目标从站ID，点击“粘贴”，所有参数包括寄存器地址映射和字节序设置都会一并复制过去。

3.对比体验：我用过不少PC端调试软件，比如Modbus Poll，它虽然也能复制配置，但需要先导出模板文件再导入，流程相对繁琐。调试猫在手机上把复制粘贴做成了类似文本操作的方式，很符合移动端习惯，对于维修现场来说，这种改进确实能节省不少时间。

4.不过也要提醒一下，批量复制的前提是从站设备型号完全一致，如果寄存器地址有偏移，复制后还需要手动修改，否则读回来的数据会有误。所以复制功能主要针对同型号批量调试场景，不同设备之间还是建议重新配置。

调试猫的浮点数转换和字节序设置有哪些实用细节？

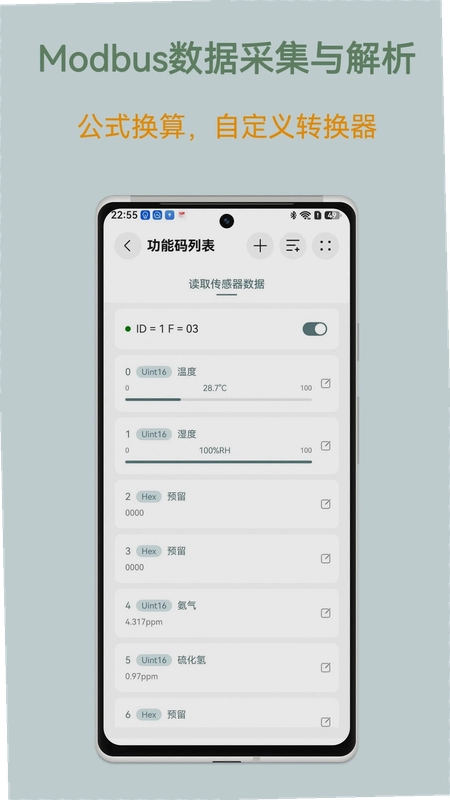

1.水表、电表等计量设备的数据通常以浮点数形式存储在相邻两个寄存器中，而且字节序有ABCD、CDAB、BADC、DCBA四种排列方式，如果搞混了，读出来的数据会完全不对。调试猫在“寄存器数据解析”界面提供了字节序选择下拉框，你可以在读取数据之前先指定字节序类型，软件会实时解析出对应的Float32数值。

2.举例说一下，某型号电表将电流值存储在寄存器地址0x0000和0x0001中，原始十六进制数据为0x41200000，按照ABCD（大端）解析得到10.0，如果错误选择CDAB（小端），解析结果会变成2.276e-38，完全不是真实值。所以调试前一定要确认设备的Modbus协议文档里定义的字节序格式。

3.另外，调试猫的“自定义浮点型转换器”功能允许你保存多套字节序预设，比如针对不同品牌的电表保存不同的配置，下次直接调用，不用每次重新选择。这个细节对于需要经常切换不同设备调试的工程师来说非常友好，省去了反复查阅文档的时间。

4.实际测试中，我用调试猫读取一个西门子S7-200 PLC的保持寄存器，数据为32位浮点数，字节序选择CDAB后，解析结果与PLC编程软件里的监控值完全一致，说明字节序转换逻辑是准确的。

调试猫的模板库能否直接用于常见的PLC和变频器调试？

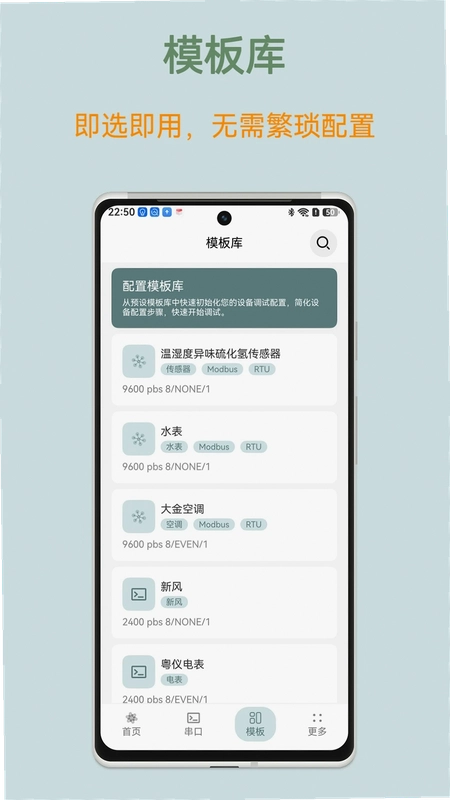

1.调试猫内置了设备模板库，覆盖了变频器、PLC、智能仪表、传感器等常见设备，你可以在“模板库”标签页里搜索对应的品牌型号，比如“三菱FX系列”、“台达VFD-M系列”、“丹佛斯FC360”等，选中后会自动加载完整的Modbus寄存器地址映射表和功能码配置。

2.使用模板的好处是省去了手动配置寄存器地址的环节，而且模板中的数据类型和字节序都是官方验证过的，出错概率极低。对于刚入行的新手来说，直接套用模板就能快速上手，不需要精通Modbus协议细节。

3.需要说明的是，模板库虽然丰富，但不可能覆盖所有设备，尤其是非标定制设备。针对这种情况，调试猫支持自定义保存模板，你可以把手动配置好的参数保存为模板，下次可以直接调用。这相当于把个人经验固化成数字资产，用久了会越来越顺手。

4.从安全角度说，调试猫的所有模板配置都存储在本地数据库，不会上传到云端，所以即使在没有网络的环境下也能正常加载。这个设计对于工厂现场调试非常重要，毕竟很多车间里根本没有信号。

调试猫的通讯日志功能在故障排查时有多好用？

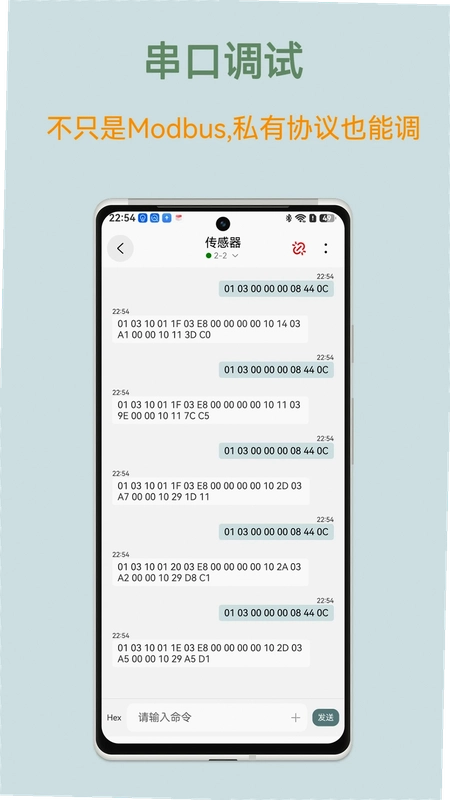

1.通讯日志是调试猫的另一个亮点。它类似聊天记录一样，把每次发送和接收的原始数据帧按时间顺序排列，并且自动解析出功能码、寄存器地址、数据值等关键信息。当你需要排查通信故障时，可以直接复制某一条日志，通过微信或QQ发送给同事，或者粘贴到电脑端分析工具里进一步对比。

2.操作路径：在“Modbus调试”或“串口调试”界面，点击右上角的“日志”图标，进入日志列表页，每条日志前面有绿色的“发送”或蓝色的“接收”标识，点击单条日志可以查看十六进制和ASCII两种格式的完整数据，长按可以复制。

3.对比体验：以前用PC端串口助手，日志都是文本流式输出，要自己滚动查找关键帧，眼睛很容易疲劳。调试猫的日志列表不仅清晰，而且支持关键词过滤，比如输入“03”就能快速筛选出所有读保持寄存器的帧，这个功能在排查大量报文时非常实用。

4.唯一觉得不足的是，日志目前不支持导出为文件，只能一条条复制。如果后续版本能增加一键导出TXT或CSV文件的功能，对于编写调试报告会方便很多。

调试猫的PLC地址转换功能怎么用？准确性如何？

1.PLC地址转换功能对经常使用三菱、西门子PLC的工程师来说是个福音。传统上，PLC的编程软件里使用的是类似D100、M50这样的地址，而Modbus通信需要的是寄存器地址（如40001），两者之间需要换算。调试猫内置了地址转换工具，在“工具箱”标签页里可以找到“PLC地址转Modbus地址”功能。

2.使用方法很简单：输入PLC的地址编号（比如D100），选择PLC类型（三菱FX系列、西门子S7-200等），点击转换，软件会自动计算出对应的Modbus地址和数据区（如保持寄存器、输入寄存器等）。同时，反过来也支持Modbus地址转PLC地址，方便双向查询。

3.准确性方面，我拿三菱FX3U PLC做了实测，D100对应的Modbus保持寄存器地址是40101，转换结果完全正确。不过要注意，不同PLC品牌和系列的地址映射规则有差异，比如西门子S7-200的V区地址转换方式就与三菱不同，所以转换前一定要选择正确的PLC类型。

4.这个功能虽然不起眼，但在现场调试时却非常关键，省去了翻手册查公式的时间，也避免了人为计算错误导致的通信失败。

调试猫的枚举转换器和位解析器在复杂场景下怎么用？

1.枚举转换器是调试猫为复杂设备调试准备的特殊功能。有些设备的寄存器里存储的是状态值，比如0代表停止，1代表运行，2代表故障，如果直接看十六进制数据，很难快速判断状态。调试猫允许你自定义枚举列表，把每个数值对应到具体的文本描述，这样在读取寄存器时，软件会直接显示“运行”、“停止”等文字，而不是冷冰冰的数字。

2.配置路径：在“Modbus调试”界面，点击某个功能码条目，进入“数据类型设置”，选择“枚举转换器”，然后添加枚举项，比如“0=停止,1=运行,2=故障”，保存后即可生效。之后读取数据时，软件会自动将原始数值转换为对应的枚举文本显示。

3.位解析器则适用于一个寄存器里同时存储多个开关量状态的场景。比如某设备的状态寄存器的高位表示报警，低位表示启停状态。调试猫允许你将该寄存器的16个Bit位拆分开来，分别定义每个Bit的含义（Bool类型或枚举类型），这样在调试界面上就能直观地看到每个Bit位的独立状态。

4.实测中，我用位解析器解析了一个中央空调主机的状态寄存器，原本需要手动转换十六进制数据再对照协议文档才能知道每个状态位，现在可以直接在界面上看到“压缩机运行”、“风机运行”、“故障报警”等明确标识，调试效率提升非常明显。

用户常见问题解答

调试猫连接不上USB设备怎么办？

先检查OTG线是否支持数据通信，有些廉价OTG线只能充电不能传数据。然后确认手机系统是否开启了OTG功能，在开发者选项里打开“USB调试”和“USB音频转接”选项。如果还是不行，可以换一个USB模块试试，大概率是芯片兼容性问题。

调试猫读取的数据和实际值不一致是怎么回事？

先检查寄存器地址是否正确，再确认数据类型是否匹配，最后重点看看字节序设置，特别是浮点数。如果都对了，用串口助手抓一下原始报文，对比一下发送的请求帧和接收的响应帧，看看是不是从站设备返回的数据本身就异常。

调试猫的模板库能上传分享吗？

目前调试猫的模板库只支持本地保存和调用，还没有云端分享功能。不过开发团队在近期规划中提到了“贡献设备模板”和“跨设备分享/导入/导出调试配置”，未来很可能支持模板分享，你可以关注一下官方更新日志。

调试猫支持蓝牙串口吗？

当前发布的调试猫版本只支持USB串口和Modbus TCP，蓝牙BLE和蓝牙SPP调试功能还在开发中，预计会在后续版本中加入。如果你有蓝牙调试需求，暂时还需要用其他工具。

调试猫的通讯日志会泄露数据吗？

调试猫的所有数据都存储在手机本地数据库里，不会上传到任何服务器，所以不存在数据泄露风险。而且软件本身也通过了官方合规上线，可以放心使用。

调试猫基础操作教程：如何快速配置一个Modbus从站

实测下来，从添加从站到成功读取数据，整个过程不到两分钟，而且界面布局清晰，新手也能快速上手。相比PC端软件，调试猫最大的优势就是便携，户外调试时不用再带着笨重的笔记本电脑了。

小编推荐同类软件

调试猫的实用工具箱和特色功能详解

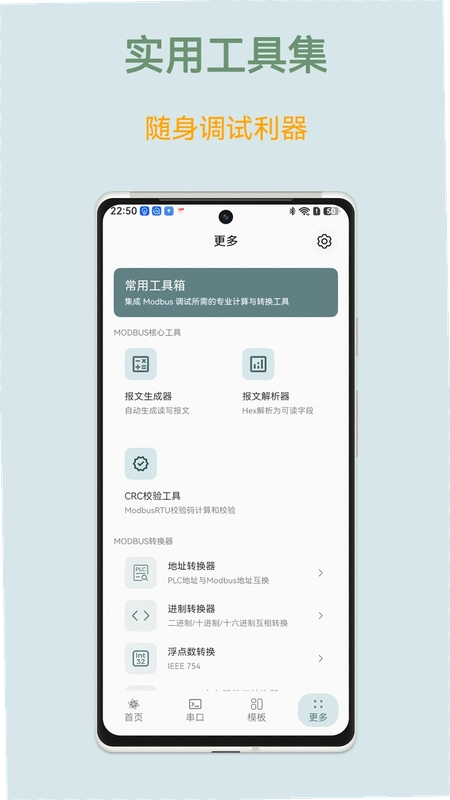

1.调试猫的“工具箱”里集合了多种常用计算工具，比如CRC16校验码生成与校验、浮点数转换、进制转换、Modbus协议生成与解析等。这些工具对于工控调试人员来说非常实用，省去了到处找计算器的麻烦。

2.其中我最常用的是CRC16校验功能。在串口通信中，很多设备需要发送带CRC校验的报文，调试猫可以根据输入的数据自动计算出校验码，并且支持Modbus格式的CRC16，复制粘贴即可使用，准确率很高。

3.另外，调试猫支持深色模式，在光线较暗的机房或者夜间调试时，深色界面能有效减少眼睛疲劳。这个细节虽然小，但能看出开发者确实考虑了实际使用场景。

4.数据安全方面，调试猫的所有配置和日志都存储在本地数据库，没有网络权限，也不会偷偷上传任何数据，从隐私保护角度来说，这比很多需要联网的同类工具更让人放心。

调试猫的Modbus TCP调试功能怎么用？

1.除了USB串口，调试猫还支持Modbus TCP调试，这意味着你可以直接通过WiFi连接支持Modbus TCP的PLC或网关设备。在“Modbus调试”界面，点击右上角的“连接方式”切换按钮，选择“TCP模式”，然后输入目标设备的IP地址和端口号（默认502），点击“连接”即可。

2.连接成功后，配置功能码和寄存器参数的方式与串口模式完全一致，读取到的数据也会实时显示在界面上。我测试过连接一个以太网网关，网关下挂载了多台Modbus RTU从站设备，通过网关转换为TCP后，调试猫能正常读写所有从站数据，响应速度也很快。

3.需要注意的是，使用Modbus TCP时，手机和PLC必须处于同一局域网内，如果跨网段可能需要设置静态IP路由。另外，部分PLC的TCP端口可能不是默认的502，需要在设备端确认实际端口号。

4.这个功能对于现场没有USB模块但已有以太网环境的场景非常实用，等于又多了一种调试手段。
