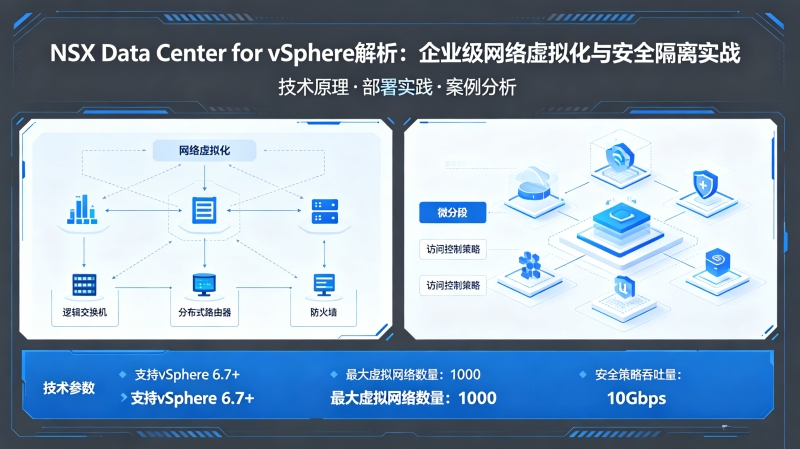

NSX Data Center for vSphere解析：企业级网络虚拟化与安全隔离实战

NSX Data Center是VMware的企业级网络虚拟化平台，可以为ESXi环境提供软件定义的网络和安全能力。本文详细介绍NSX 9.x的架构核心、网络虚拟化配置和微分段安全策略，帮助企业构建更安全的虚拟化环境。

资源下载：点击下载

复制上方链接到浏览器下载NSX Data Center配置工具及实验手册。

一，NSX架构核心概念

1. NSX通过软件方式在ESXi主机上实现完整的网络堆栈，不再依赖物理交换机的VLAN等传统网络技术。虚拟机之间的流量可以完全在软件层面路由和交换。

2. NSX Manager是NSX的控制平面节点，负责管理整个NSX环境的策略和配置。通常以集群形式部署3台Manager保证高可用。

3. Transport Node是参与NSX网络封装的ESXi主机。每个Transport Node上运行NSX内核模块，负责本地虚拟网络的封装和解封装。

4. Geneve（Generic Network Virtualization Encapsulation）是NSX使用的隧道协议，在ESXi主机之间建立VXLAN隧道，传输虚拟机的东西向流量。

二，NSX网络虚拟化配置步骤

1. 部署NSX Manager。首先部署NSX Manager虚拟机，配置IP地址和集群信息。NSX Manager需要至少3台组成集群。

2. 为主机准备传输区域。在NSX Manager中创建传输区域（Transport Zone），定义哪些主机加入NSX网络。传输区域决定了哪些虚拟机可以在NSX网络通信。

3. 配置ESXi主机为Transport Node。在NSX Manager中注册ESXi主机，安装NSX内核模块（NSX VIB），配置Geneve隧道IP。

4. 创建逻辑交换机。逻辑交换机是NSX中的虚拟网络，与传统VLAN类似但完全由软件定义。创建后绑定到传输区域即可使用。

三，微分段安全策略

1. 微分段（Micro-segmentation）是NSX的核心安全能力。通过为每个虚拟机设置精细化的防火墙规则，实现零信任网络安全。

2. 创建安全组。在NSX中定义安全组，可以按IP、VM名称、操作系统等条件自动分组。安全组是策略应用的目标。

3. 配置分布式防火墙规则。NSX的防火墙规则直接下发给ESXi内核，在虚拟机层面执行。不需要物理防火墙设备即可实现精细化访问控制。

4. 应用Intent。配置完成后，系统会自动将安全策略应用到所有相关虚拟机，无需逐台配置。

四，与传统物理网络对比

1. 传统物理网络需要在交换机上配置VLAN、ACL、路由等，每次网络变更都需要登录物理设备操作。NSX让网络变更可以在NSX Manager上一键完成。

2. 物理防火墙是网络的瓶颈和单点故障点。NSX的分布式防火墙在每台ESXi主机上执行，不存在性能瓶颈和单点故障。

3. 网络故障排查在传统环境需要同时检查物理交换机和虚拟交换机配置，NSX提供统一的网络视图，故障定位更简单。

4. 扩展性方面，传统网络增加新VLAN需要登录多台交换机修改配置，NSX创建新逻辑网络只需要在管理界面操作。

五，常见问题排查

1. 虚拟机之间无法通信。首先检查两端虚拟机是否在同一个逻辑交换机上，然后验证NSX防火墙规则是否阻止了流量。

2. ESXi主机无法注册到NSX。检查NSX VIB是否正确安装，确认主机管理网络与NSX Manager网络互通。

3. 性能下降明显。检查Geneve隧道是否有丢包，验证ESXi主机之间的网络延迟和带宽是否满足要求。

4. NSX Manager无法管理主机。检查NSX Manager集群状态，确认NTP时间同步正常，排查Manager与主机之间的443端口是否可达。

总结

NSX Data Center为ESXi环境带来了革命性的网络虚拟化和安全能力。通过软件定义网络，企业可以摆脱传统物理网络的限制，实现更灵活、更安全的虚拟化架构。
