Catia V5R20 64位官方版

CATIA三维协同设计工具在工业制造圈子里一直是绕不开的名字。不少做汽车覆盖件、航空结构或者精密模具的工程师，电脑里都装着它。这套系统最早由达索系统开发，原本是给自家飞机设计用的，后来慢慢铺开到各个制造领域。它最拿手的是把参数化建模和曲面造型揉在一起，做出来的模型既能改尺寸又能保特征，改一处联动一片，省去不少重复劳动。和普通三维软件比，它在处理超大型装配体时更有章法，打开几千个零件的总装也不会轻易卡死。软件官方合规上线，安装包完整，无捆绑无插件，适合长期在工业设计一线干活的人。

CATIA怎么新建零件并完成基础建模

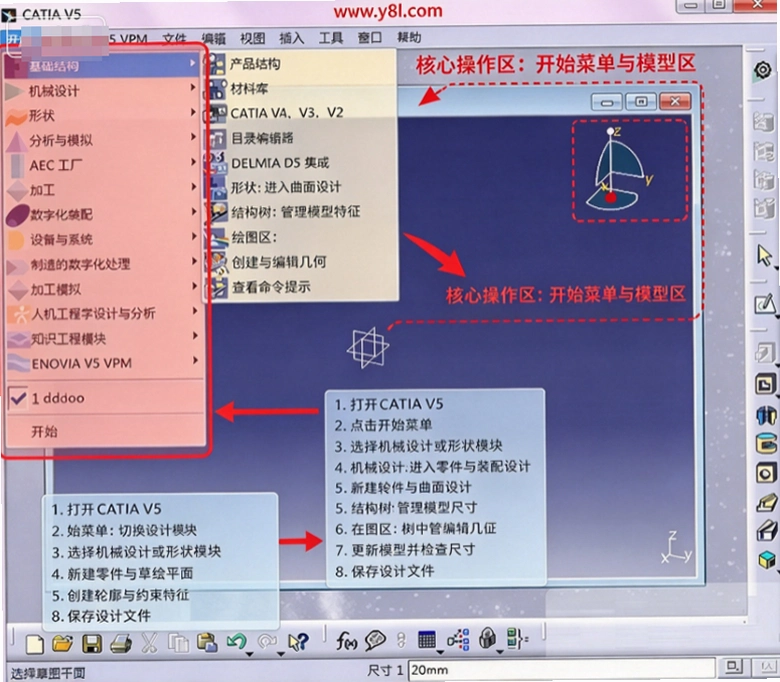

1. 打开软件后，在开始菜单里找到机械设计，点进去选零件设计模块。别急着画，先把单位确认一下，工具→选项→参数和测量里能看到当前单位制。

2. 左侧结构树里选中XY平面，点草图工具进入二维环境。画个矩形或者圆，标注尺寸后退出草图。这时候用凸台命令拉伸出厚度，一个基础实体就出来了。

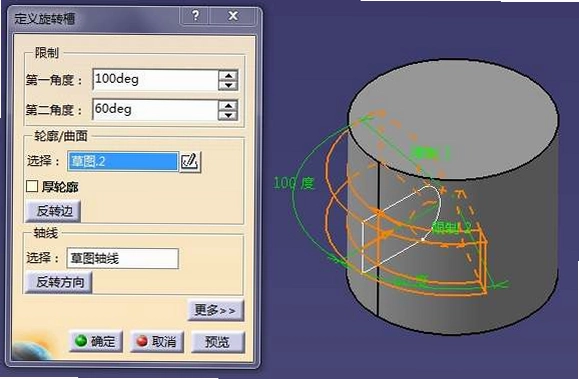

3. 想继续加特征的话，可以在实体表面上再建草图，用凹槽挖孔、用旋转体做轴类零件。每个特征都会按先后顺序挂在结构树上，点一下就能回去改参数。

4. 建模过程中按Ctrl+S随时保存，CATIA的文件后缀是.CATPart，装配体是.CATProduct。路径别放太深，不然打开速度会慢。

CATIA做曲面设计有哪些实用技巧

1. 进入创成式外形设计模块后，常用的是拉伸、旋转、扫掠这几个命令。做A级曲面的时候，多段曲线要先桥接再光顺，不然曲面连接处会有折痕。

2. 曲面缝合前检查一下边界连续性，用连接检查器看偏差值。如果偏差超过0.01mm，后续倒角容易报错。

3. 遇到复杂曲面，可以切成几块分别做，最后再拼接。这样比一次性做整张面更容易控制质量。

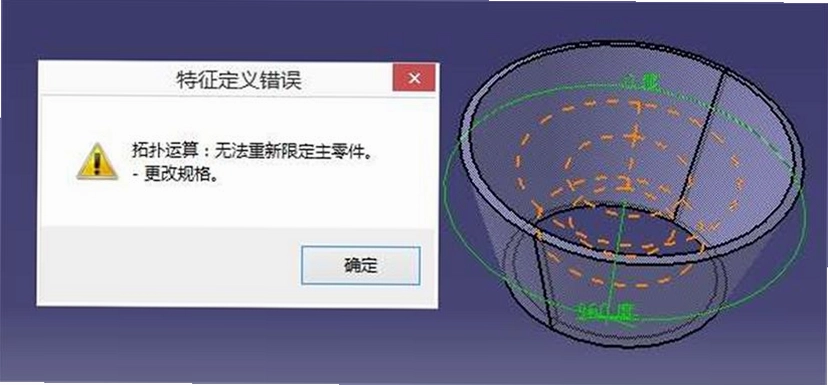

4. 曲面做完转实体，用封闭曲面或者加厚命令。加厚时注意方向，选反了会提示错误。

CATIA装配体打开慢怎么优化

1. 大装配体打开慢是常事。在工具→选项中把缓存模式打开，设置一个本地缓存目录，下次打开同一套产品时能快不少。

2. 用选择性加载，只加载当前要编辑的子装配，其余部件用可视化模式显示。这样内存占用能降下来，操作也跟手一些。

3. 装配约束别加太满，过约束会让求解器反复计算。检查一下有没有冗余约束，该删的删掉。

4. 如果电脑内存只有8GB，打开超过两千个零件的总装会比较吃力。建议加到16GB以上，固态硬盘也能明显改善加载速度。

CATIA和同类三维软件比有什么不同

1. 和SolidWorks比，CATIA在曲面能力和大装配处理上更偏工业级。SolidWorks上手快，但做复杂曲面时CATIA的GSD模块更细致。

2. 和NX比，两者定位接近。CATIA的达索生态和ENOVIA配合紧密，如果公司用达索全套方案，数据打通会更顺。

3. 和Creo比，CATIA的参数化逻辑更严谨，改模型时不容易出现父子关系断裂。不过学习曲线也陡一些，新手需要时间适应。

4. 内存占用方面，同样打开一个中等装配体，CATIA比SolidWorks多占约300MB到500MB，但稳定性更好，长时间操作不容易崩。

CATIA安装和运行常见问题答疑

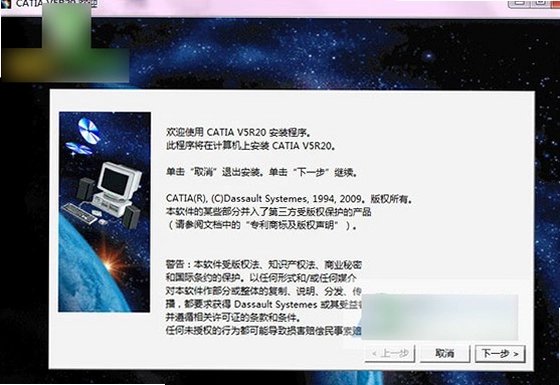

安装时提示缺少.NET组件怎么办？

CATIA依赖.NET Framework 4.0以上版本。先去控制面板→程序和功能里看看有没有装，没有的话去微软官网下一个装上再重新运行安装程序。

打开软件后界面是英文的，怎么改成中文？

在工具→选项→常规→用户界面语言里切换。如果下拉菜单里没有中文选项，说明安装时没勾选中文语言包，需要重新运行安装程序添加。

草图里标注尺寸后线条变绿了是什么原因？

绿色表示草图已经完全约束。如果不想看到颜色变化，可以在选项里把草图颜色模式调成中性，不影响实际建模。

保存文件时提示只读无法写入怎么办？

检查文件属性是不是被设成了只读，右键→属性→取消只读勾选。另外确认保存路径有没有写入权限，换个目录试试。

小编实测：CATIA在低配电脑上的真实表现

1. 拿一台i5-8250U、8GB内存、核显的笔记本装CATIA试了试。打开软件本身要等将近一分钟，新建零件画个方块还行，但旋转视图有明显掉帧。

2. 尝试打开一个约500个零件的装配体，内存直接飙到7.2GB，操作卡顿明显。换成16GB内存的台式机后，同样文件打开时间从3分钟缩到50秒左右。

3. 曲面模块对显卡要求更高。核显机器做扫掠曲面时预览会延迟，换成独立显卡后流畅很多。建议做曲面设计还是用带独显的工作站。

4. 软件本身稳定性不错，连续操作两小时没出现崩溃。但保存大文件时偶尔会卡住几秒，养成Ctrl+S习惯比较稳妥。

CATIA这套工具在工业设计领域的地位不用多说，曲面和装配能力摆在那里。无捆绑安装特性让整个安装过程干净利落，不会莫名其妙多出别的软件。安全纯净运行环境也让它在企业部署时省心不少。软件本身学习门槛不低，但花时间啃下来之后，处理复杂产品结构会顺手很多。本站提供的资源包完整，有需要的可以直接下载。
