Microsoft Visio在职场里的角色，远不止是一个画图工具那么简单。做项目排期时，甘特图能直观暴露关键路径上的风险；梳理系统架构时，容器图让服务器、数据库、应用服务之间的关系一眼通透。很多人以为它门槛高，其实只要弄懂模具拖拽和连接线这两个核心逻辑，半小时就能上手。

实际用起来你会发现，它比PPT里自带的形状功能要严谨得多。形状自带连接点，拖动时线条自动吸附，调整布局时连线不会断。对于经常需要输出方案给客户的群体，比如售前工程师、产品经理、运维人员，这套逻辑能省下大量微调时间。

这篇内容主要想聊聊Visio在不同工作场景下的落地技巧，包括一些容易踩的坑和隐藏的效率功能。如果你正纠结要不要在电脑上装这么个大家伙，或者刚装完不知道从哪儿下手，可以接着往下看。

画流程图时，形状之间的连线为什么老跑偏

用Visio画流程图，最恼人的问题之一就是连线不听话。明明对准了中心点，一松鼠标线条就歪到一边。这多半是因为没使用自动连接功能，全靠手动拖动端点。

正确的操作路径是：先确保顶部菜单栏的“视图”选项卡里，勾选了“自动连接”。然后把左侧模具里的形状拖到画布上，把鼠标悬停在形状边缘，会出现带箭头的绿色小三角。点住这个小三角往另一个形状上拖，生成的连线就是带智能路由的，怎么调整位置都不会断开。

另外，如果你发现连线总是穿过其他形状，可以在“设计”选项卡里找“版式”下的“重新布局页面”。Visio会自动重新排列所有形状并避开交叉线。这个功能在处理分支繁多的业务流程图时特别顶用。

还有个小细节，选中一条连线后，右键选择“设置形状格式”，在“线条”选项里能调箭头样式和粗细。默认的箭头在打印时经常看不清，建议把粗细调到2磅以上。

用Visio做架构图，怎么让设备图标不显得山寨

网络拓扑图和机房部署图是Visio的强项，但很多人画出来总有一股廉价感。问题通常出在图标比例失调，以及线条没有区分类型上。

在“文件”→“形状”→“网络”里能找到“基本网络形状”和“详细网络图”两个模具。前者是扁平风格图标，适合做方案汇报；后者是带金属质感的3D效果图标，适合做施工图。混用两种风格是新手最爱犯的错。

做架构图时建议开启“大小和位置”窗口（在“视图”选项卡里）。选中所有核心设备图标，手动输入统一的宽度数值，比如2厘米，这样图标视觉上才整齐。线缆建议用“直线连接线”而不是“动态连接线”，因为网络拓扑图讲究横平竖直。

如果需要在图标上标注IP地址，直接双击图标输入文字即可，但字号别超过8磅。要标注多条链路信息，可以在“插入”→“文本框”里放一个透明底的文字框，这样不会破坏连线的自动路由。

项目排期用Visio甘特图，比Excel强在哪

Excel做甘特图需要手动合并单元格画色块，一旦任务延期调整起来想砸电脑。Visio自带的甘特图模板能自动根据日期生成条形，拖拽条形边缘就能改工期，联动关系也会自动更新。

创建路径是“文件”→“新建”→“计划”→“甘特图”。创建后默认会弹出“甘特图选项”向导，这里要先把“项目开始日期”和“时间刻度单位（周/天）”配置好。任务名称直接在左侧表格里录入，右侧图表会同步生成。

如果任务之间有依赖关系，直接在右侧图表里把鼠标放在条形图边缘，拖出连接线指向后续任务即可。此时条形图会变成带有前置约束的样式。按Ctrl键拖拽任务条可以快速复制任务，但要注意复制出来的任务不会自动带上依赖关系，需要手动补一下。

实际对比下来，Visio的甘特图更适合给团队做演示汇报，因为视觉层级更清晰。但如果是需要复杂计算成本或者关键路径分析的深度项目管理，建议还是用Project，术业有专攻。

同类软件对比，哪款更适合替代Visio

Visio虽是行业标杆，但授权费劝退了不少个人用户。这里整理了几款市面上常见的绘图工具，大家可以根据预算和场景按需选择。

Visio运行时对电脑配置要求高不高

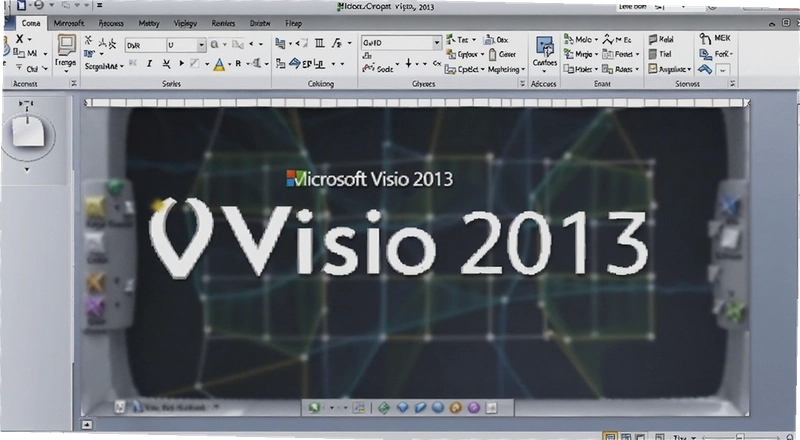

Visio 2013这个版本对硬件的要求其实相当亲民。它不像现在动辄几个G的专业设计软件，只要不是太老旧的办公电脑，跑起来基本流畅。

但要注意，如果画布里的形状数量超过500个，并且开启了实时预览效果，缩放时会感觉有点卡顿。特别是那种带有渐变填充和阴影效果的模具，对显卡渲染有一定压力。

操作系统方面，Win7、Win8、Win10都能正常运行。如果你还在用WinXP，那安装时会报错，需要手动装一个补丁才能继续。另外，Visio 2013对高分屏的适配做得一般，在2K分辨率的屏幕上字体显示偏小，需要在兼容性设置里勾选“替代高DPI缩放行为”才能缓解。

有哪些能提升绘图效率的快捷键

用鼠标点菜单虽然直观，但效率太低。这里整理了一些Visio里常用的快捷键，熟练之后绘图速度能提升不少。

还有一个实用技巧，按F4可以重复上一步操作。比如你连续给10个形状设置同样的填充色，只需要设置第一个，然后挨个选中剩下的按F4就行。另外在输入文字时，Shift+回车可以换行而不退出输入状态，这对写多行标注特别有用。

常见疑问集中解答，这些坑别再踩了

问题：Visio画的图能在Word里直接编辑吗？

不能直接编辑。在Word里双击嵌入的Visio图，会调用Visio引擎来编辑，前提是你电脑装了Visio。如果发给没装Visio的人，对方只能看到静态图片，无法改内容。建议协作前先用“文件”→“导出”转成PDF或高清PNG。

问题：打开别人发的.vsdx文件提示文件损坏怎么办？

先检查文件大小是否正常。如果文件只有几KB，多半是传输过程中丢包了。另一个常见原因是版本不兼容，Visio 2013无法打开Visio 2016及以上版本创建的默认格式文件。解决办法是让对方另存为“.vsd”格式或者“2013版绘图”再发给你。

问题：Visio会不会占用太多系统资源导致电脑卡顿？

实测下来，Visio在空闲时占用内存约200-300MB，比浏览器开几个标签页要低。但如果你开着自动保存功能，并且文件存放在OneDrive同步文件夹里，每次自动保存时硬盘I/O会飙高，这时打开其他大型软件会感觉卡。建议画复杂图时，先关闭实时同步。

问题：为什么插入的图片在Visio里显示模糊？

这是因为Visio为了保持文档体积，默认对插入的图片做了压缩处理。如果你需要高精度图片用于印刷，点击图片后在“格式”选项卡里找“压缩图片”，把分辨率改成“高保真”。但注意，高保真图片会让文件体积暴增，发送前记得另存一份压缩版。

另外要吐槽一个缺点，Visio 2013在未激活状态下，无法输出PDF格式，只能打印。而且它的撤销步数默认只有20步，画图时频繁修改容易撤销不到自己想要的节点。这个设置可以在“文件”→“选项”→“高级”里把“最多可取消操作数”拉到最大值200。

还有一点，它的配色方案偏向商务风，模板里的颜色搭配有点老旧。如果想要更现代的风格，可能得去第三方网站下载额外的模具包，原版自带的那几个配色方案确实不太跟手。
