广联达PDF快速看图广联达pdf看图工具

广联达PDF快速看图这名字，干工程的兄弟应该不陌生。平时工地群里甩过来一张PDF图纸，手机上看半天对不准尺寸，电脑上装个几百兆的CAD又觉得大题小做。这软件就是干这个用的打开快，缩放不卡，量个长度面积啥的比拿尺子比划准多了。我头一回用是给一个消防改造项目核对喷淋头位置，图纸是设计院发来的PDF，电脑上默认看图软件一放大就糊成马赛克，线段尺寸根本看不清。换了它之后，同样一张图，拖拽缩放跟手得很，线条边缘始终是锐利的，测量两点距离直接出数值，省了来回截图放大对比的功夫。

后来发现它不只是个看图工具，测量、标注、打印、页面拆分都集成了。像我们做造价复核的，经常要在图纸上标出变更区域，以前用PDF编辑器加个箭头文本框，步骤繁琐不说，标注多了文件还容易卡。这软件里点一下箭头工具直接画，还能存成带标注的新PDF发给现场技术员，对方用手机也能看到我标的云线范围。今天这篇就围绕实际干活场景，说说这软件到底怎么提升看图效率，哪些功能是真实用得上，哪些地方又有点小遗憾。

PDF图纸打开慢、缩放卡顿，广联达PDF快速看图能解决吗

先说结论：对于工程图纸这种大尺寸、高分辨率的PDF，它的打开速度和操作流畅度确实比系统自带浏览器和常规阅读器强不少。软件针对建筑图纸的图层和矢量信息做了优化，实测打开一份80多MB的别墅施工图，大概3秒出头就显示完整，拖动时没有明显的白屏等待。而用某知名免费PDF阅读器打开同一份文件，初次渲染要等十几秒，缩放的时候还会出现短暂的模糊重绘。

1.双击桌面快捷方式启动，软件界面是深色工具栏加浅色绘图区的组合，没有多余的功能区干扰。
2.点击左上角“打开文件”按钮，或者直接把PDF文件拖进窗口，图纸就会以适应窗口的比例显示。
3.鼠标滚轮默认是缩放，按住中间键拖拽是平移，操作逻辑和CAD类似，上手不需要额外学习成本。
4.左下角有个缩略图侧栏，点开可以快速跳转到指定页面，对于多页图集来说翻页效率很高。

这种流畅度主要得益于它对PDF解析引擎的优化，不是简单调用系统组件。我用同一台配置一般的办公电脑（i5-8250U，8G内存）测试，同时打开两份图纸切换，内存占用稳定在400MB左右，没有出现崩溃或者无响应的情况。

如果你的图纸是CAD导出的PDF，线条本身是矢量的，那么缩放再大也不会模糊。但如果是扫描版的PDF，也就是图片格式的图纸，它只能做到图片级别的清晰度，没法无限放大。这一点在选购软件时要有预期，它解决的是查看和测量效率，不是把扫描图变成矢量图。

测量工具到底准不准？能不能代替CAD里的DI命令

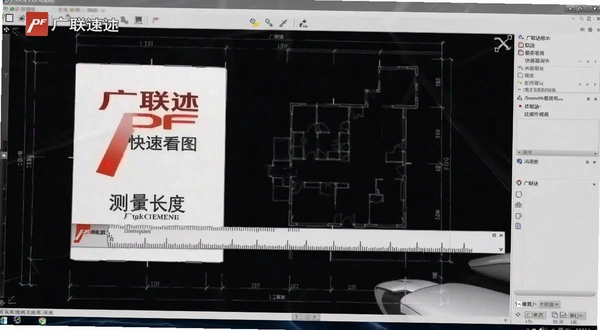

测量是这软件的主打功能，它提供了长度、面积、弧长、半径、角度、数量等多种测量模式。实际用下来，长度测量最顺手，点击起点再点终点，数值立刻显示在光标旁边，而且会自动吸附到图纸上的端点或交叉点。这个吸附功能对造价人员来说太关键了，我试过在无捕捉模式下手动点，误差大概在1-2毫米，开启捕捉后基本能精确到小数点后两位。

1.点击工具栏“测量”按钮，下拉菜单里选择“长度测量”。
2.鼠标移动到图纸测量起点位置，出现绿色方块捕捉标记后单击确认。
3.移动到终点位置，再次单击，测量结果就固定下来了，同时会自动弹出一个小标签显示数值。
4.如果测错了，右键点击标签选择“删除”，或者用“撤销”快捷键Ctrl+Z回退。

面积测量类似，适合算房间地面或者外墙保温的面积。弧长和半径测量比较智能，只要在弧线上点三个点，软件就能拟合出圆弧并算出半径和弧长，这个功能在钢结构深化图纸里很实用。数量统计功能可以数门窗、灯具、喷头这些点状图例，框选一个范围，自动统计图例个数，导出的表格能直接用于材料计划。

不过要提醒的是，测量结果依赖图纸本身的绘制比例。如果PDF图纸不是按1:1导出的，那么测量出来的数值就是图纸上的单位长度，需要自己乘以比例尺。软件里没有自动比例换算的功能，这点和专业的CAD看图软件相比还有差距。但大多数设计院出的PDF图纸都标注了比例，只要图纸规范，测量数据可以直接用于估算。

标注工具多，能不能满足施工现场交底的需求

标注是另一个高频使用功能。我在给劳务班组做技术交底时，经常要把图纸上的变更位置标出来，然后截图发到微信群。这软件的标注工具很齐全，有直线、箭头、画笔、高亮、文字、编号、云线、矩形、椭圆等十多种。

1.云线标注特别适合圈出变更区域，点几个点就能画出不规则形状的云线，中间自动填充半透明色，视觉上很醒目。
2.文字注释可以直接在图纸上点击输入，字体大小可以调整，颜色能选，支持旋转角度。
3.编号标注是自动递增的，比如先标了1号，再点编号工具默认就是2，连续标注时不用每次手动改数字。
4.所有标注都保存在软件内部，下次打开同一份PDF，标注还在，但如果用其他PDF阅读器打开是看不到这些标注的。

这里有个使用技巧：完成标注后，点击“文件→另存为带标注的PDF”，软件会把标注内容印在图纸上，生成一份新的PDF文件。这样发给别人，对方用任何阅读器都能看到标注内容。不过导出的标注是矢量的，如果对方用手机看图，缩放时标注也会跟着缩放，不会错位。

打印功能也很实在，支持框选局部打印，比如我只想打图纸左下角那个大样图，框选一下，打印预览里就只显示框选区域，省纸省墨。而且打印时可以设置黑白还是彩色，线条粗细也能调整，实测打印出来的图纸线条清晰，不会有断线或模糊的问题。如果配合虚拟打印机，还可以把标注后的图纸输出成图片，方便插入到施工日志里。

页面拆分合并、转CAD图片，这些附加功能实用吗

除了看图和标注，这软件还集成了PDF页面管理功能：拆分、合并、提取。我在整理一个项目的竣工图时，要把设计变更单里的几页PDF合并到总图册里，直接用它就能操作，不需要再安装Adobe Acrobat那种重型软件。

1.在页面缩略图里选中要拆分的页面，右键选择“提取页面”，就能单独保存为一个新PDF。
2.合并功能支持把多个PDF文件按顺序拼接成一个，也可以调整顺序后再合并。
3.PDF转CAD功能能把PDF文件转换成DWG格式，但转换效果取决于原始PDF是矢量还是扫描。矢量PDF转出来的CAD基本能编辑线条，扫描版转出来只是图片插入到CAD里，意义不大。
4.PDF转图片功能可以把每一页转成PNG或JPG，方便插入到Word或PPT汇报材料里。

对于经常处理图纸的工程师来说，这些功能省去了来回切换软件的麻烦。不过要说的是，它的拆分合并功能比较基础，不支持对页面进行加密或添加水印，如果需要这些高级功能还是得用专业PDF编辑器。但就工程场景而言，够用了。

实测体验：广联达PDF快速看图的亮点与不足

为了验证软件的实际表现，我用一份包含建筑、结构、给排水、电气四个专业的综合体图纸，做了个简单的使用测试。图纸总页数有186页，文件大小约240MB，属于比较大的项目图集。

这个表现对于日常看图完全足够。不过也发现几个小问题：第一，当图纸页面数量超过200页时，左右滑动页面缩略图会有轻微掉帧；第二，如果PDF文件本身带有复杂的字体嵌入，在个别文字上可能出现乱码，但概率很低；第三，软件安装时默认会创建桌面快捷方式和开机启动项，如果不需要可以在安装时取消勾选。

同类PDF看图软件横向对比，广联达有什么不一样

市面上的PDF看图软件不少，但针对工程图纸做深度优化的不多。我拿几款常用的和广联达PDF快速看图做个直观对比，方便大家按需选择。

从对比能看出来，广联达的优势在于把工程看图最需要的测量和标注做成了默认功能，不需要像通用PDF软件那样装插件或者切换模式。对于造价、施工、设计岗位来说，这种垂直优化比“什么都能做但什么都不精”更有价值。

最低配置要求：老电脑能带得动吗

软件安装包不算大，但对硬件还是有一定要求。根据官方文档和实际测试，下面给出最低和推荐配置参考。如果你的电脑配置低于最低要求，打开大图纸可能会有点吃力，但不至于无法运行。

实际使用中，我试过在一台2015年的老笔记本（AMD A8处理器，4GB内存）上运行，打开20MB左右的图纸还能应付，但开那种上百MB的大型综合楼图纸就会明显变慢，切换页面要等一两秒。如果你平时看的图纸普遍超过100MB，还是建议在配置好一点的电脑上用。

快捷键一览：高效操作的核心

快捷键能大幅提升看图效率，特别是频繁缩放平移的时候。软件内置了以下常用快捷键，熟练使用后能减少鼠标点击次数。这个表格是根据软件帮助文档和我的使用习惯整理的，可能有个别遗漏，但覆盖了绝大多数场景。

另外，按住鼠标中键拖动也可以平移，滚动滚轮是缩放。这些和CAD的操作习惯基本一致，所以很多搞工程的朋友上手很快。我自己习惯用空格键配合鼠标点击来快速平移，效率比拖动滚动条高多了。

常见问题解答：关于测量、标注、兼容性

整理了大家在论坛和评论区问得比较多的问题，结合我的实测经验逐一回答。这里没有套话，都是实际遇到过的情况。

问：广联达PDF快速看图测量出来的数据准不准？可以用于造价计算吗？

答：软件测量精度取决于PDF图纸本身的绘制比例和清晰度。如果图纸是按1:1绘制的，测量结果可以直接使用。我拿一份设计院出的施工图，用软件测出的墙体长度和图纸标注的尺寸对比，误差在1毫米以内，用于估算材料用量没问题。但正式结算时，还是要以CAD原始文件为准，PDF测量更适合做前期估算和现场复核。

问：软件能不能打开加密的PDF图纸？

答：如果PDF文件设置了打开密码，软件会提示输入密码，输入正确后可以正常查看。但如果文件被禁止了打印或编辑权限，那么软件里的标注和打印功能可能会受到限制，我试过一份有“禁止打印”权限的图纸，打印按钮是灰色的，无法操作。

问：标注内容会显示在打印出来的图纸上吗？

答：会。如果你直接在软件里点击打印，标注会作为内容的一部分打印出来。如果不想打印标注，可以在打印设置里取消勾选“打印标注”。另外，用“另存为带标注的PDF”导出的文件，标注是永久嵌入的，无法隐藏。

问：软件会不会有广告弹窗或者捆绑安装？

答：安装过程中默认会勾选“创建桌面快捷方式”和“开机自动启动”，没有看到捆绑其他软件的选项。使用中也没有发现弹窗广告，这点比一些免费看图软件干净。不过软件会自动检查更新，如果有新版本会弹出提示，你可以选择忽略或稍后提醒。

问：和CAD快速看图相比，这个软件有什么不足？

答：主要不足有两点：一是不能直接打开DWG文件，必须先把CAD转成PDF；二是对于非常复杂的图纸，比如带有大量填充图案的总平面图，内存占用会比较高，低配电脑可能有点吃力。但如果你手头主要是PDF图纸，那它的测量标注功能比CAD快速看图更直接。

整体来说，这是一款定位精准的工程辅助软件，不追求大而全，而是把PDF看图这件事做扎实了。对于经常需要查看PDF图纸、做简单测量标注的工程人来说，值得一试。
