T20天正建筑V8.0正式版

在建筑施工图设计圈里，T20天正建筑V8.0正式版这名字基本没人陌生。它挂在AutoCAD平台上干活，把那些重复枯燥的绘图命令打包成了顺手的功能面板，像可折叠的屏幕菜单、能自定义的选项板，还有跟着对象走的右键工具栏，用起来确实比纯CAD画建筑图省不少事。很多刚入行的朋友问**天正建筑t20软件下载**后到底怎么上手，其实它最大的价值在于把墙体、门窗、楼梯这些建筑构件变成了带属性的智能对象，改一处，相关联的标注和填充能跟着动，这点对提升改图效率特别明显。这篇文章不整虚的，直接聊安装步骤、画管道立面图的实操路子，再把图层调没了的解决办法也一并说清楚，全是能落地的干货。

另外，这次分享的是官方原版资源，安装包干净无捆绑，下载解压后按教程走就行，不会给你塞一堆莫名其妙的东西。软件本身经过安全纯净运行环境验证，可以放心装。

安装T20天正建筑V8.0需要注意哪些细节？

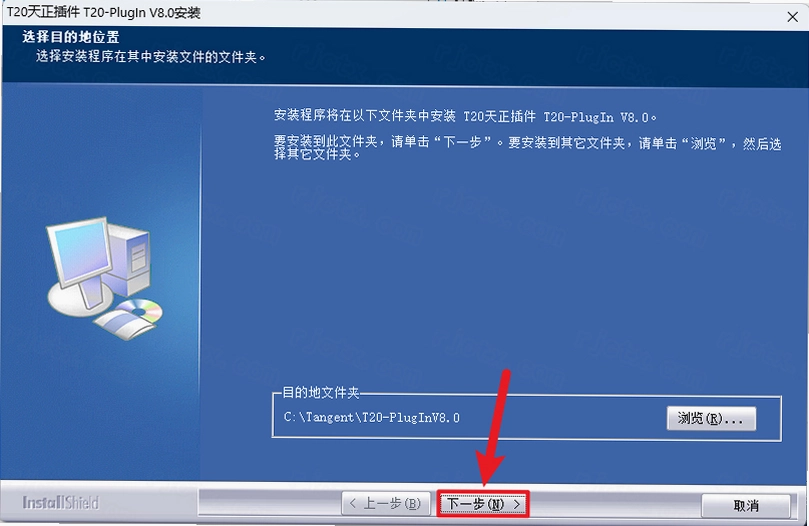

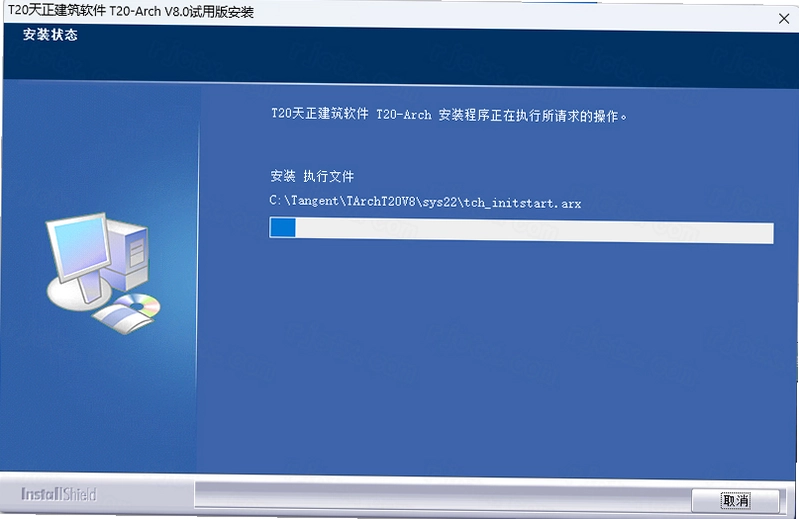

1.解压和安装路径要留心。下载完压缩包后，建议先鼠标右击选择“解压至此”，别直接双击压缩包里的安装程序，免得文件缺失。安装时点“浏览”可以改安装位置，但路径里最好别带中文，有些插件加载会出怪毛病。

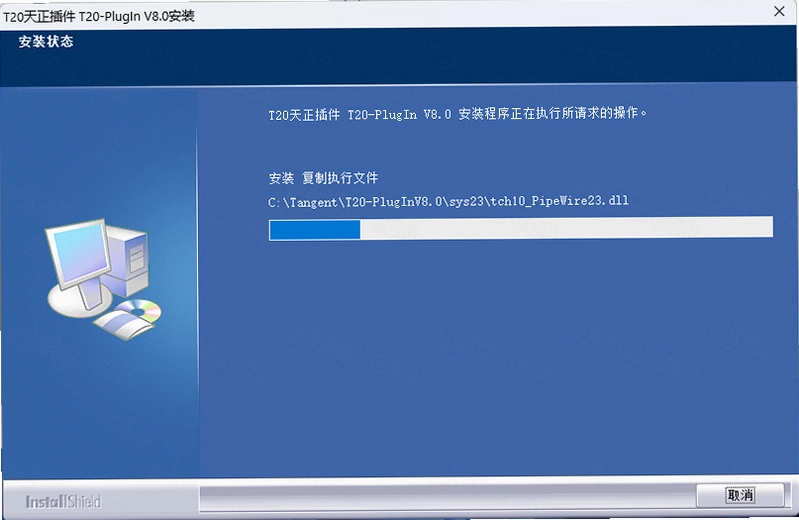

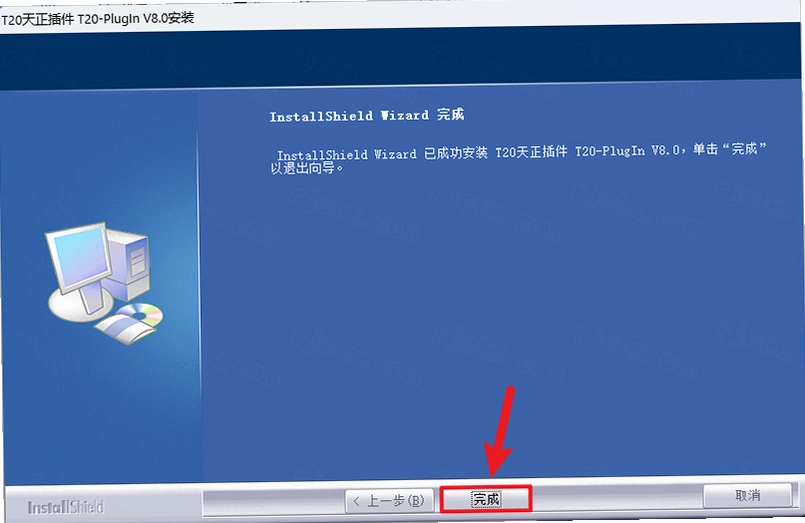

2.装完主程序还没完，安装包里那个“T20-Plugin B8.0”补丁也得跑一遍，用管理员身份运行，不然天正菜单可能加载不出来。这个步骤不少人会漏掉，结果打开软件发现啥也没有，回头折腾半天。

3.最后一步是替换文件。把解压文件夹里的“tch_InItstart.arx”复制到安装目录下的“sys24x64”文件夹里，提示替换就选“替换目标中的文件”。这步做完，启动软件就不会弹授权或过期提示了。整个过程下来，**天正建筑T20V8** 就能正常用了。

4.顺便提一嘴，如果你电脑上装的AutoCAD版本比较老或特别新，可能跟天正V8存在兼容性差异，启动时选对CAD平台版本就行，一般装的是CAD 2010到2024之间的版本都能挂上。

T20天正建筑V8.0画管道有哪些快捷方法？

1.最基础的办法是用多段线（PL）画示意管道。在命令行输入PL回车，按着设计走向点几下，然后输入PE选那条线，再输W设置线宽，比如50mm或100mm。这样画出来的管道在平面上能看个大概走向，但没属性，后期改起来麻烦。

2.要是装了天正给排水或暖通模块，那就专业多了。左侧菜单栏找到“管线”→“绘制管线”，快捷键是HZGX，弹窗里可以设置管径、标高、材质和系统类型。画出来的管线自带属性，能自动避让，跟其他专业对图也方便。不过就**T20天正建筑V8.0正式版**本身来说，它主要侧重建筑专业，给排水这块得搭配对应插件。

3.画立管的话，输入LGBZ命令，选好立管类型和管径，在平面图上点一下位置就插入了，非常快。这功能在**天正建筑t20软件入门**阶段常会用到，记住命令能省不少事。

4.对比一下，用多段线画法虽然简单，但后期统计管材、标注管径全都得手动来，容易出错。专业管线命令画出来的东西，改一个参数，系统图、材料表都能联动更新，对正规项目来说还是用专业命令更靠谱。

立面图生成步骤复杂吗？

1.准备工作是重中之重。首层、标准层、顶层这些平面图必须都在同一个坐标原点对齐，不然生成立面时上下层对不齐，出来的图没法看。如果图纸是分开画的，用AL命令对齐一下。

2.接着打开“文件布图”→“工程管理”（快捷键GCGL），新建工程，把各层平面图按楼层添加进去，记得填对层高。这步是生成立面的基础，工程文件保存为.tpr格式。

3.然后左侧菜单选“立面”→“建筑立面”，按命令行提示选方向，或者直接框选轴线范围。弹窗里勾选要生成的内容，比如门窗、阳台、屋顶、填充，点“生成立面”就出来了。生成的立面图还能用“立面门窗”“立面阳台”命令换样式，用“图形裁剪”处理遮挡关系。

4.实际操作中，如果平面图里有些构件画得不规范，比如墙线没闭合，生成的立面可能缺东西。这时候别慌，回到平面图修一下再重新生成就行。整体来说，**T20天正建筑V8.0正式版**的立面生成比纯CAD拉线快得多，但前期的工程管理得做扎实。

图层突然不见了怎么快速调出来？

1.左侧屏幕菜单不见了的话，按键盘上的Ctrl++（加号键）就能切回来，这是天正默认的开关快捷键。如果还不行，在命令行输入TMNLOAD回车，强制加载屏幕菜单。

2.想要调出图层控制工具条，在顶部工具栏空白处点右键，勾选“天正图层”或“图层控制”，工具条就会显示出来。这里可以快速开关图层，比如只显示墙体、隐藏标注，对看图对图特别方便。

3.天正的图层管理命令在“设置”→“图层管理”里，像“图层全开”“关闭当前层”“冻结图层”这些操作都有。我个人习惯用快捷键ZDY打开自定义设置，把1设为关闭选中图层，0设为恢复全部图层，3设为关闭其他，这样画图时切换图层显示快很多。

4.遇到过一种情况，图层没删但就是显示不出来，多半是图层被冻结了，不是关闭。冻结和关闭的区别在于，冻结的图层不参与计算，能提升大图性能，但容易让人误以为图层丢了。所以调图层时先看一眼是关还是冻，别瞎折腾。

常见问题解答（FAQ）

问：T20天正建筑V8.0能装在Win11上吗？

答：可以装。但建议用管理员身份运行安装程序，另外如果出现菜单加载不出来，手动把安装包里的tch_InItstart.arx文件复制到sys24x64目录替换一下，基本就能解决。

问：为什么打开图纸后文字显示成问号？

答：多半是字体缺失。天正图纸通常自带字体文件，但有时从别的电脑拷过来会丢。你可以到天正安装目录下的Fonts文件夹里看看有没有缺少的字体，或者用CAD的ST命令重新指定字体样式。

问：天正建筑V8.0和AutoCAD到底是什么关系？

答：天正是挂在AutoCAD上的插件，必须得先装AutoCAD才能用。它相当于在CAD里加了一套建筑专业工具集，把墙体、门窗这些变成了智能对象，画图效率高很多。没有CAD，天正就跑不起来。

问：画好的图发给别人，对方没装天正能打开吗？

答：能打开，但天正对象会显示为代理实体，可能看不到完整效果。最好用天正里的“文件布图”→“另存为”把图纸转成T3格式，这样对方用纯CAD就能正常看和编辑。

实测体验：T20天正建筑V8.0的亮点与短板

我拿一个三层小别墅的施工图项目实际跑了一遍，从平面到立面再到剖面，整体流程走下来，感受挺直观的。下面用表格列一下关键体验点：

再说说短板。一是对低配电脑不太友好，集成显卡跑复杂模型会掉帧；二是有些高级功能藏得深，比如自定义选项板设置，得翻半天菜单；三是偶尔会碰到CAD版本兼容问题，特别是用最新版CAD的时候，天正加载会慢一些。

热门同款建筑软件推荐

运行环境与配置要求

想流畅跑起来，电脑配置不能太拉胯。下面是我实测下来的参考配置，分最低和推荐两档：

内存这块多说一句，如果你平时习惯同时开好几个图纸，16G内存是起步，不然切图的时候卡顿明显。显卡倒不用太高端，但独显能保证三维视图旋转时流畅些。

快捷键操作一览

用天正画图，记住几个高频快捷键能快不少。下面是我整理的一些常用快捷键，照着用就行：

顺便说下，这些快捷键里，Ctrl++和TMNLOAD是解决菜单消失最快的办法，其他几个命令记不住也没关系，用的时候查一下就行。
