CAD免费快速看图王快速看图

手机里突然收到同事发来的DWG图纸，手头没电脑，客户又等着要修改意见，这大概是很多工程人、装修师傅和设计师都遇到过的场景。我平时接触安卓工具软件比较多，这次聊的CAD免费快速看图王，说白了就是解决这类燃眉之急的。它支持DWG、DXF这些主流格式直接打开，不用像以前那样非得传到电脑上转换一遍。软件安装包不大，对于经常要跑工地的朋友来说，不占太多手机内存是个实在的优点。页面里我把自己实际用下来的感受、一些功能藏得比较深的地方，以及大家关心的免费和收费区别，都整理出来了，给准备下载的朋友做个参考。

CAD免费快速看图王真的完全免费吗，用起来有啥限制？

1.这个问题是后台问得最多的。先给个实在话：基础的看图功能确实是免费的，像打开DWG、DXF文件，双指缩放平移看细节，这些核心操作没有给你卡得死死的，不像某些软件不付费连打开都费劲。初次启动时会申请存储权限，这是为了读取你手机里的图纸文件，属于正常访问，官方原版资源说明里也标注了这一点，权限透明。

2.但要说完全没限制也不客观。我实测下来，如果用免费版做简单的长度测量、标注查看，体验还挺流畅。不过当你频繁使用图层管理，或者想把图纸分享给微信里的同事时，部分进阶功能会提示需要解锁。另外，软件里会有一个“工程计算”的入口，像算回填土方、圆柱体体积这些，免费用户有次数限制，用完了得看广告或者开通会员才能继续。整体来说，对于大部分时间只是看图、偶尔标注一下的用户，免费版是够用的，这点不用太担心。

3.还要提醒一下，软件目前没有电脑版，是纯粹的移动端工具。所以别想着在平板上用了免费版就想无缝对接到Windows系统，它的定位就是便携查看和轻量化编辑。如果你需要的是电脑上那种完整的CAD制图体验，那还是得用回AutoCAD这类专业软件。

图纸导入支持哪些格式？微信和QQ收到的文件怎么打开？

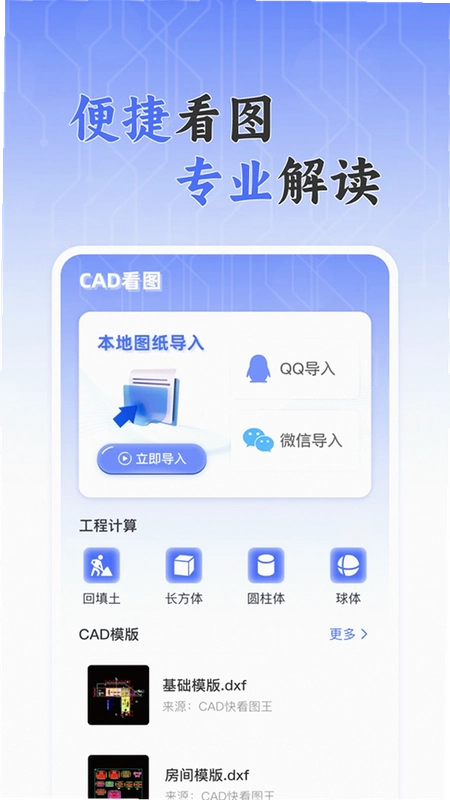

1.实际测试中，我分别导入了DWG格式的建筑平面图和DXF格式的机械零件图，都能正常识别并显示。除了这两种主流格式，软件对常见的PDF格式也做了兼容处理，虽然不能直接编辑PDF里的线条，但作为参照查看是没问题的。导入路径很直接：打开软件，首页就有“本地图纸”的入口，点击后会跳转到手机文件管理器，找到你存放图纸的文件夹即可。

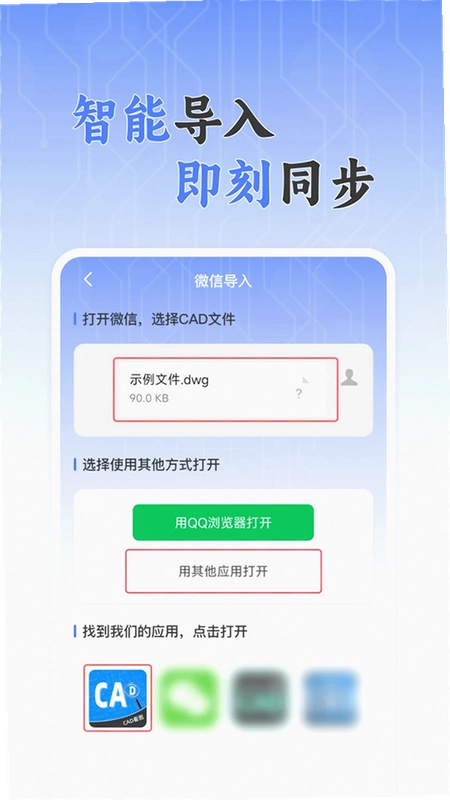

2.针对大家最常用的微信、QQ传图场景，软件做了文件关联。实测从微信里点击接收到的CAD文件，弹出的菜单中会出现“用其他应用打开”的选项，选择CAD免费快速看图王就能直接导入。QQ传过来的文件道理相同。另外，软件还自带“图纸记录”功能，你最近打开过的文件会自动留存在列表里，下次要看直接点进去，省去了再去文件夹里翻找的麻烦。如果想清理记录，长按列表中的任意一条就能删除，避免隐私泄露。

3.刚开始用的时候，我注意到一个细节：首次通过微信导入文件，系统会提示“允许CAD免费快速看图王发送通知”吗？其实不涉及通知，主要是询问是否允许软件访问微信下载的文件目录。这里建议选择“允许”，否则没法读取。软件本身没有捆绑任何插件，安装和导入过程都挺干净，这点在目前安卓软件市场里算是一股清流了。

看图时候的测量和标注功能，现场改图方便吗？

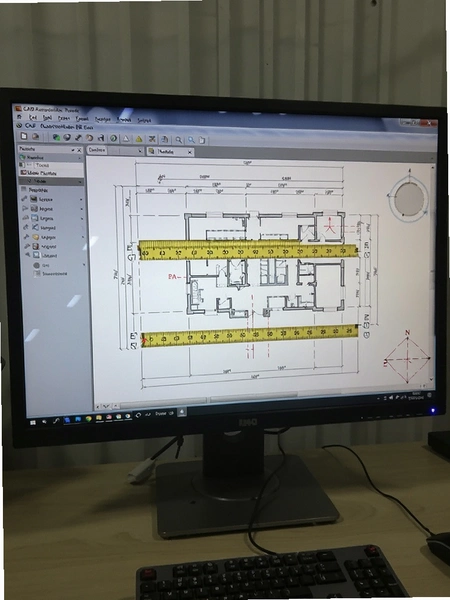

1.这款软件能吸引用户，很大程度上是因为它不只是个“看图的”。在工地现场，经常需要量一下某个墙段的长度，或者核对一下门窗尺寸。点击底部工具栏的“测量”按钮，然后依次点击图纸上的两个端点，距离数据就会直接显示出来，单位是毫米，和我们日常看图纸的习惯一致。测量结果还可以和图纸一起截图保存，方便直接发给材料商。

2.标注功能我用下来觉得比较顺手。选择“批注”工具后，可以用红、黄、蓝几种颜色在图纸上画圈、划线、写文字。比如给施工队标出需要特别注意的管线位置，直接手写或者打字都行。更贴心的是，标注完的文件可以通过“分享”功能导出成图片格式，对方即使没装CAD软件也能看到你的修改意见。整个操作路径很清晰：点击右下角“编辑”→选择标注类型→在图纸上操作→保存。

3.不过也要说点不足。在低配安卓手机（比如运行内存只有4GB的旧机型）上运行，如果打开的是几十MB的大型图纸，缩放和移动会有些许卡顿，没有高端机那么跟手。但如果是常规大小的图纸，流畅度还是能接受的。另外，测量功能虽然方便，但目前只支持平面测量，对于三维模型里的空间距离是无法计算的，这点大家要心里有数。

工程计算工具和CAD模板，实际用处大不大？

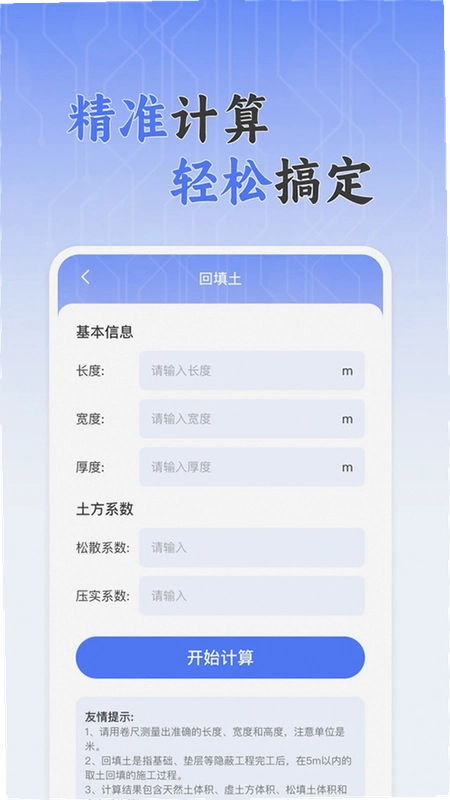

1.先说工程计算。这个功能藏得有点深，需要点击首页的“工具箱”图标才能找到。里面提供了回填土方量、长方体体积、圆柱体体积、球体体积以及对应表面积的计算器。对于搞土建或者园林景观施工的朋友来说，这个功能挺实用。比如你要估算一个长方形基坑需要多少立方米的土回填，只需输入长、宽、高三个数值，结果就出来了，比我用手机计算器一步步算快得多，而且不用记公式。

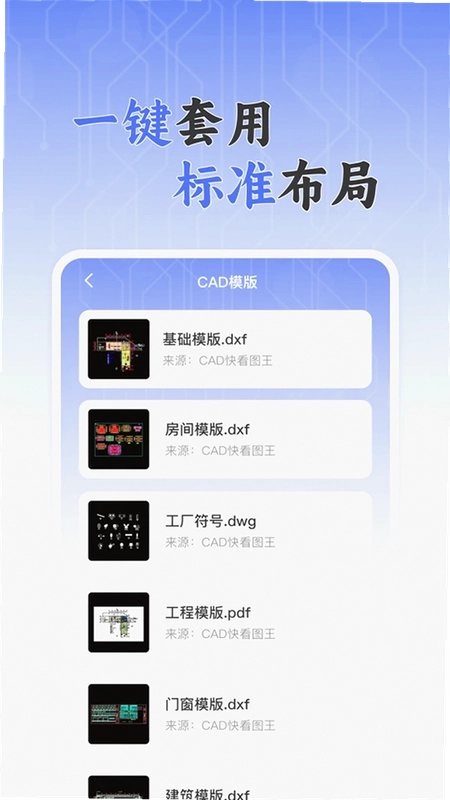

2.CAD模板功能则更适合需要快速新建图纸的场景。软件内置了若干标准模板，包括简单的A3、A4图框和标题栏，或者一些基础的建筑平面图块。如果你在现场需要临时画个示意图，可以直接套用模板，软件会自动设置好绘图比例和图层规范。我试着新建了一个模板，发现线条颜色和线型都是预设好的，对非专业人士来说，省去了繁琐的设置过程。

3.这两个功能对于纯看图用户来说可能用得少，但对于需要做简单设计的用户，相当于多了一个轻量级帮手。软件运行环境安全纯净，我在使用工程计算功能时，没有遇到弹窗广告或者诱导下载其他应用的情况，整个计算和模板调用的过程都很流畅。这也让我对这个软件的好感度提升了不少。

CAD免费快速看图王新手操作步骤实测记录

为了更直观地展示上手难度，我模拟了一个新用户的操作流程，把关键步骤记录下来做成表格供参考。

整个过程走下来，基本可以做到零门槛上手。没有复杂的设置项，也没有需要学习的手势逻辑。对于年龄稍大的监理或施工人员来说，应该也不难适应。当然，我在使用中也发现，软件的撤销功能偶尔不太灵敏，快速连续操作时可能需要多点击几次才能生效，希望后续版本能优化一下。

用户常见疑问解答FAQ

问题：CAD免费快速看图王打开图纸后文字显示乱码或者问号怎么办？

答案：这个情况多半是图纸里用了特殊字体，而手机里没有安装对应的字体库。软件自带了一些常用字体，但覆盖不了所有冷门字体。解决办法是：用电脑端的CAD软件打开原图，将文字样式改为“宋体”或“黑体”这类通用字体，保存后再传到手机上看。另外，检查一下软件是否更新到最新版，新版通常会修复一些字体兼容性的Bug。

问题：用微信导入图纸时，提示“无法打开此文件”，是软件不行吗？

答案：先别急着卸载。这种情况大概率是文件传输过程中损坏了，或者文件本身保存的格式不对（比如把DWG文件改了后缀名）。你可以先让对方重新发送一次，如果还是不行，把文件转存到网盘，再用手机浏览器下载，最后从“本地图纸”入口导入，基本就能解决了。软件本身对标准格式文件的兼容性还是不错的。

问题：这个软件会申请哪些手机权限？会不会有隐私风险？

答案：我安装时特意留意了一下权限列表。主要需要存储权限（用于读取和保存图纸），以及网络权限（用于加载广告或检查会员状态）。没有发现读取通讯录、获取定位等敏感权限申请。软件官方合规上线，安装包没有捆绑其他软件，这点在目前的应用市场里算是比较干净的。如果你还是担心，可以在手机设置里关闭它的联网权限，只当纯本地工具用。

问题：免费版和所谓的VIP版，看图纸的清晰度有差别吗？

答案：清晰度是完全一样的，VIP主要是解锁功能和去广告。免费版在查看图纸时，底部偶尔会弹出横幅广告，如果不小心点到可能会跳转到应用商店。VIP版则没有这些干扰。如果你只是看图，免费版足够，因为图纸分辨率不会因为你是免费用户就被压缩，这点可以放心。
