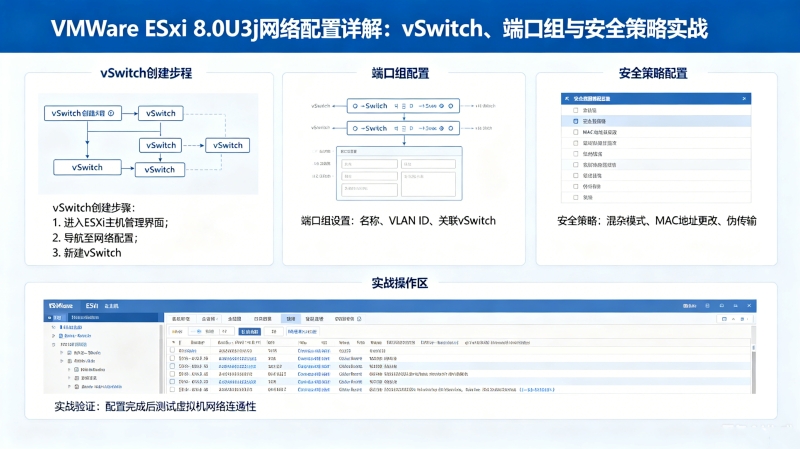

VMware ESXi 8.0U3j网络配置详解：vSwitch、端口组与安全策略实战

VMware ESXi 8.0U3j的网络配置是虚拟化架构的核心，正确配置vSwitch和端口组直接影响虚拟机网络性能和安全性。本文详细介绍VMware ESXi 8.0U3j的网络架构、vSwitch工作原理、端口组配置和常用安全策略。

资源下载：点击下载

复制上方链接到浏览器下载VMware ESXi 8.0U3j配置工具及网络管理参考文档。

一，VMware ESXi 8.0U3j网络架构概述

1. VMware ESXi 8.0U3j使用vSwitch（虚拟交换机）替代物理交换机连接虚拟机和物理网络。vSwitch分为标准交换机（vSS）和分布式交换机（VDS）两种类型。

2. 标准vSwitch配置在单台ESXi主机上，适合小型环境；分布式vSwitch由vCenter统一管理，适合中大型虚拟化集群。

3. 每个vSwitch本质上是一个软件定义的交换机，通过VMkernel端口连接物理网卡（uplink）实现对外通信。

二，创建和配置vSwitch

1. 通过vSphere Client连接ESXi主机，进入「配置」→「网络」→「虚拟交换机」，点击「添加网络」创建新的vSwitch。

2. 为vSwitch分配物理网卡作为上行链路。建议为每台vSwitch至少绑定2块网卡实现负载均衡和故障转移。

3. 设置MTU值。标准以太网MTU为1500，启用Jumbo Frame可设为9000。开启Jumbo Frame需要全网络设备（交换机、存储阵列）统一配置。

4. 配置链路聚合（LACP）。在分布式交换机环境下，可以将多块网卡加入LACP链路聚合组，提供更高带宽和冗余。

三，端口组配置要点

1. 端口组是vSwitch上的逻辑网络分区，每个端口组有独立的VLAN ID、安全策略和网络标签。

2. 创建端口组：vSphere Client→网络→添加网络→选择「虚拟机端口组」，设置网络标签和VLAN ID。

3. 常用VLAN规划：VLAN 10用于管理网络（ESXi主机管理IP），VLAN 20用于vMotion迁移网络，VLAN 30用于存储网络（iSCSI/NFS），VLAN 100用于业务虚拟机。

4. 虚拟机连接端口组时，在虚拟机设置→网络适配器→网络标签选择对应的端口组名称即可。

四，安全策略配置

1. 混杂模式（Promiscuous Mode）。默认关闭，防止虚拟机嗅探其他虚拟机的网络流量。除非有安全审计需求，否则不要开启。

2. 伪传输（MAC Address Changes）。默认拒绝，防止虚拟机伪造MAC地址。安全要求高的环境保持默认设置。

3. 伪造传输（Forged Transits）。默认拒绝，防止虚拟机伪装成其他MAC地址发送流量。开启后会降低安全性。

4. 端口级别安全策略。在分布式交换机环境下，可以对单个端口配置精细化的安全策略，实现微分段隔离。

五，VMkernel网络配置

1. VMkernel是ESXi用于处理特定流量的特殊接口，包括管理网络、vMotion、存储（iSCSI/NFS）、vFault Tolerance等。

2. 创建VMkernel端口：主机→配置→网络→VMkernel，绑定到特定vSwitch并设置IP地址。

3. 启用vMotion流量。在VMkernel端口设置中勾选「启用vMotion」，该端口即可用于虚拟机热迁移。

4. 为不同类型的VMkernel流量分配独立物理网卡。存储流量和管理流量使用不同网卡，可以避免相互干扰。

六，常见网络故障排查

1. 虚拟机无法联网。首先检查虚拟机是否连接到正确端口组，然后检查端口组VLAN是否与上层交换机一致。

2. vMotion迁移失败。检查vMotion专用网络是否畅通，确认源和目标主机vMotion网络IP可以互通。

3. 存储连接不稳定。检查iSCSI存储网络MTU是否为9000（Jumbo Frame），不一致会导致丢包和性能下降。

4. 链路聚合不生效。确认物理交换机端也正确配置了LACP，ESXi端和物理交换机端配置必须匹配。

总结

VMware ESXi 8.0U3j网络配置是虚拟化管理员必须掌握的核心技能。合理的网络架构设计、正确的VLAN规划、严谨的安全策略是保障虚拟化环境稳定运行的基础。
