ESXi 9.1.0.0虚拟交换机配置：标准交换机与分布式交换机实战

ESXi虚拟交换机是虚拟机网络连接的核心组件，标准交换机适合单主机场景，分布式交换机适合多主机统一管理。本文详细介绍两种交换机的配置方法、VLAN标记和链路聚合的实战技巧。

资源下载：点击下载

复制上方链接到浏览器下载ESXi 9.x网络配置工具包。

虚拟交换机基础

ESXi虚拟交换机（vSwitch）工作原理与物理交换机类似：连接虚拟机网卡（vmnic）和物理网卡（ uplink），在虚拟机之间转发流量。虚拟交换机不运行STP（生成树协议），因为ESXi假设虚拟交换环境不存在物理环路。

标准交换机（vSwitch）只在单台ESXi主机上工作，配置不与其他主机共享。分布式交换机（VDS）可以在多台ESXi主机之间共享同一份配置，适合大规模环境。

每个端口组（Port Group）是虚拟机的网络接入点。虚拟机连接到端口组就等于接入虚拟交换机的一个端口。端口组可以标记VLAN ID，实现网络隔离。

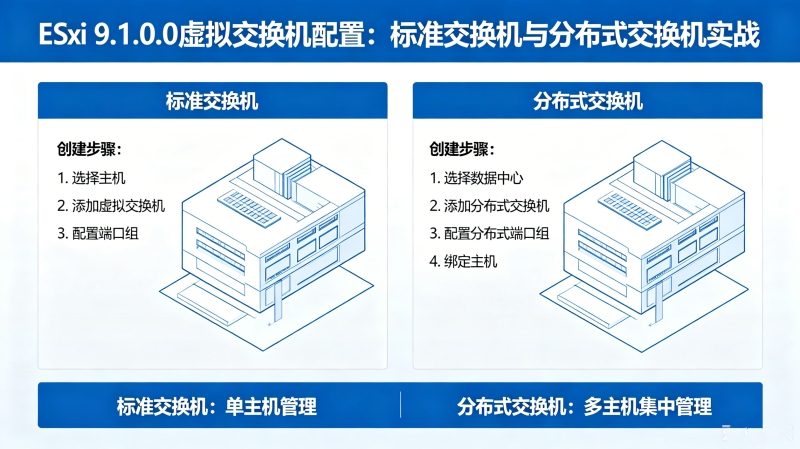

标准交换机配置

在vSphere Client中，选择主机→「配置」→「网络」→「虚拟交换机」→「添加网络」，创建标准vSwitch。选择要绑定的物理网卡（uplink），设置交换机的名称和上行链路数。

创建端口组：在同一vSwitch上创建多个端口组，每个端口组配置不同的VLAN ID。例如管理网络用VLAN 100，生产网络用VLAN 200，存储网络用VLAN 300。

标准交换机的MTU设置在vSwitch属性中修改。存储网络（iSCSI/NFS）建议设置MTU=9000（Jumbo Frame），可以减少大I/O请求的分包数量，提升存储吞吐。

分布式交换机配置

分布式交换机（VDS）需要vCenter才能使用。在vCenter中创建VDS，添加ESXi主机到VDS，每个主机会自动同步VDS配置。

VDS的端口组（分布式端口组）在整个数据中心级别统一管理。创建后所有VDS成员主机都能看到相同的端口组，无需逐台配置。

VDS的优势：上行链路（LACP）配置统一管理、端口镜像（Port Mirroring）支持多源多目的地、NetFlow和流量监控等企业级功能。

VLAN配置

在端口组属性中设置VLAN ID。设置为0或不标记表示不使用VLAN（native VLAN）；设置为1-4094的任意数字表示该端口组属于对应VLAN。

VLAN Trunk模式：在端口组中设置VLAN ID为4095，启用VLAN Trunk，允许所有带VLAN标签的流量通过。这个模式用于虚拟机做802.1Q标记的场景。

常见问题：配置后虚拟机无法通信。首先检查物理交换机端口是否允许对应VLAN通过；其次检查虚拟机网卡是否连接了正确的端口组；最后检查虚拟机内部IP配置是否正确。

链路聚合配置

链路聚合（LACP）可以将多个物理网卡绑定为一个逻辑聚合口。在VDS中选择「配置LACP」，将多个vmnic加入LACP组。

LACP配置需要物理交换机端配合：在物理交换机上创建LACP聚合端口，配置为LACP主动模式（Active）。LACP组内的所有链路同时承载流量，某条链路故障时流量自动切换到其他链路。

标准交换机的网卡绑定（NIC Teaming）也提供冗余和负载均衡，但不等于LACP。Teaming可以在没有物理交换机配合的情况下工作，但无法实现真正的链路聚合。

总结

标准交换机适合单主机或小规模环境，配置简单。分布式交换机适合多主机统一管理的大型环境。根据实际环境选择合适的虚拟交换机类型，合理配置VLAN和链路聚合。
