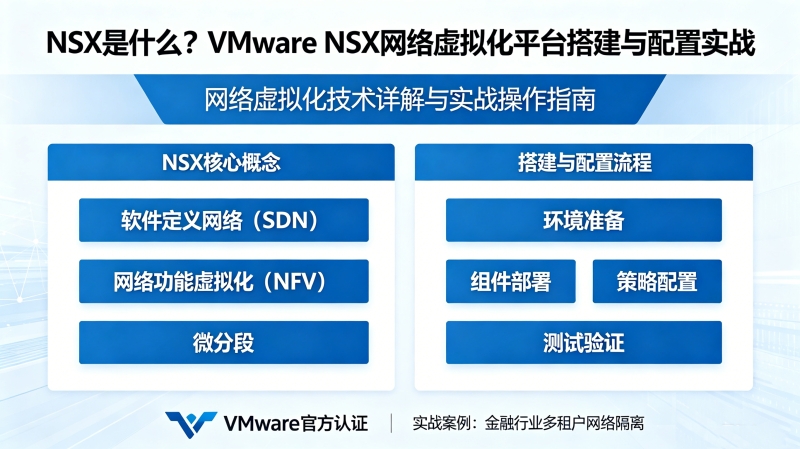

NSX是什么？VMware NSX网络虚拟化平台搭建与配置实战

NSX是VMware的网络虚拟化平台，实现微分段安全与分布式路由。本文详细介绍NSX架构组件（Manager/Controller/TransportNodes）、安装前提条件、逻辑交换机创建和微分段配置，适合企业虚拟化网络工程师参考。

资源下载：点击下载

NSX核心概念与架构

1. NSX Manager是NSX的管理平面，通过vCenter插件提供Web管理界面，负责管理集群范围内的网络策略和配置下发。

2. NSX Controller是控制平面节点，维护网络拓扑状态，支持分布式路由和交换，是NSX的核心控制组件。

3. NSX Transport Nodes是ESXi主机上的转发引擎，负责实际的数据包转发，运行在VMkernel网络栈上。

4. NSX逻辑交换机基于VXLAN协议，在三层网络上构建二层虚拟网络，实现虚拟机跨主机通信而无需物理网络调整。

NSX安装前提条件

1. vCenter必须为6.5以上版本，ESXi主机必须在vCenter注册后才能加入NSX拓扑。

2. 集群中所有ESXi主机必须属于同一vCenter，且版本兼容性需要满足NSX版本要求。

3. 每个ESXi主机至少有一个未被使用的vmnic用于NSX Overlay传输，建议使用10GbE网络。

4. NSX需要Enterprise Plus授权，标准版vSphere不包含NSX功能。

创建NSX逻辑交换

1. 在NSX Manager中创建逻辑交换机，定义虚拟网络分段（Segment），每个逻辑交换机对应一个IP子网。

2. 将ESXi主机添加到传输区域（Transport Zone），使主机参与NSX网络的封装和解封装。

3. 连接虚拟机到逻辑交换机端口（Logical Switch Port），实现二层网络隔离和跨主机通信。

4. 逻辑交换机端口可以绑定安全策略，实现基于虚拟机身份的访问控制。

配置NSX微分段安全

1. 微分段（Micro-Segmentation）是NSX的核心安全功能，实现基于身份的防火墙策略，无需依赖网络地址。

2. 定义安全组（Security Group），将虚拟机按业务逻辑分组后应用防火墙规则，组成员可以跨主机动态变化。

3. 分布式防火墙（DFW）可以细化到虚拟机级别的访问控制，规则在ESXi内核中执行，性能损耗极低。

4. 防火墙规则支持IP、端口、虚拟机名称、安全标签等多种匹配条件，策略灵活度高。

NSX路由与网关服务

1. NSX分布式路由（DR）在ESXi主机内核中转发虚拟机跨子网流量，无需独立路由器。

2. NSX Edge Gateway提供North-South路由和网关服务，连接虚拟网络与物理网络。

3. 支持BGP动态路由协议，可以与物理网络设备建立对等关系，实现路由自动化。

4. 负载均衡器（LB）功能集成在Edge Gateway中，支持七层和四层负载均衡配置。

NSX日常运维与故障排查

1. 通过NSX Manager Dashboard监控整体网络状态，包括逻辑交换机端口状态和防火墙规则匹配统计。

2. 虚拟机无法通信时，首先检查逻辑交换机端口是否已绑定正确策略，然后验证防火墙规则顺序。

3. 使用esxcli network vswitch dvs命令查看NSX分布式交换机的运行状态和端口信息。
