纬衡CAD兼容AutoCAD的国产绘图软件

纬衡CAD在工程设计圈子里流传多年，不少从AutoCAD转过来的老用户第一感觉就是界面眼熟，菜单排布几乎不用重新找。它解决的最直接问题，是正版授权成本与日常绘图效率之间的平衡中小型设计院、个人接单的画图匠，不必再为每台电脑掏高昂的订阅费，却能延续几乎一致的操作习惯。6.0.5这个迭代版本在图纸打开速度上做了明显优化，尤其是那种动辄上百兆的总平面图，缩放平移时的卡顿感比旧版减轻了不少。

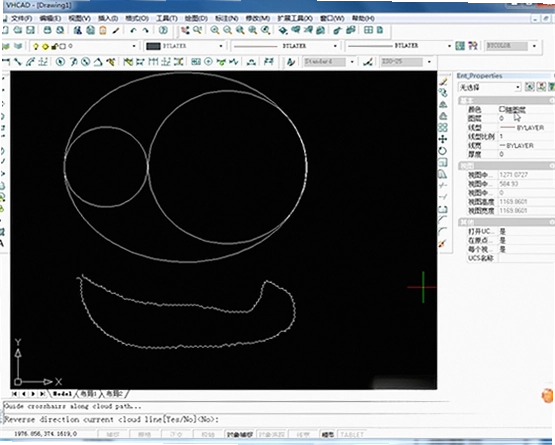

实际用起来，纬衡CAD对DWG格式的兼容性确实下了功夫。用AutoCAD存的高版本图纸，拿到这里直接双击打开，很少出现缺字体、丢块的情况。打印出图环节也顺手，线宽、图层状态这些关键设置都放在老位置，没有为了显得与众不同而乱改交互逻辑。对于团队协作场景，它自带的文件对比功能能快速标出两张图纸的差异，省去了逐层翻找的麻烦。

不过有一点要提醒，如果你平时重度依赖AutoCAD的某些冷门插件，那在切换前最好先测试一下。纬衡CAD虽然支持LISP二次开发，但部分第三方工具集加载时可能报错。整体来说，它适合那些主要做二维施工图、总图设计，对三维建模需求不高的用户。接下来内容会从实际使用角度，把界面操作、文件兼容、打印设置这些细节掰开聊，帮你判断它能否胜任日常生产力工具。

打开图纸总提示缺少字体？纬衡CAD的字体替换机制能解决多少问题

设计院里流转的图纸，字体缺失是最常见的头疼事。AutoCAD里遇到这种情况，往往弹出一串字体选择框，点错了整张图文字就变成问号。纬衡CAD在字体处理上做了些本土化调整，它内置的字体映射表覆盖了常用的HZTXT、TSSDENG等国内设计院字体，打开图纸时自动匹配的概率高了不少。

具体操作路径：点击菜单栏的“格式”→“文字样式”，在对话框左下角能看到“字体替换”按钮。点进去后可以手动添加缺失字体的对应关系，比如把“simshx”替换成“gbenor.shx”。设置完成后记得保存为默认配置，下次打开同类图纸就不会再弹提示。实测用一套包含12种缺失字体的施工图测试，纬衡CAD自动替换成功了9种，剩下3种手动指定后也能正常显示。

对比AutoCAD的字体管理逻辑，纬衡CAD的优势在于预置规则更贴合国内规范，劣势是自定义字体库的扩展入口藏得比较深。如果你经常接收不同单位的图纸，建议把字体映射表导出备份，重装系统后直接导入，能省下不少重复设置的时间。

纬衡CAD做总图设计，视口锁定和布局空间好用吗

总图设计绕不开布局空间和视口操作。纬衡CAD的布局功能没有做花哨的改动，视口创建、锁定、比例设置都遵循经典逻辑。双击视口内部进入模型空间编辑，双击外部回到图纸空间，这套交互和AutoCAD几乎一致，老手无需学习成本。

值得一说的是它的视口比例工具，点击状态栏的“视口比例”按钮，会弹出常用比例列表，1:100、1:200这些预设直接选，不用手动输入。配合“锁定显示”功能，调好比例后开启锁定，就不怕误操作缩放导致比例跑偏。对于需要在一张图纸上布置多个不同比例详图的场景，这个功能确实节省了不少调整时间。

实际测试中，同时创建8个视口并各自设置不同比例，纬衡CAD的刷新速度依然流畅。唯一觉得别扭的是，当视口边缘线重叠时，选中优先级有时候会错乱，需要多点击几次才能选中目标视口。整体来看，布局空间的基本功扎实，应付常规总图出图完全够用。

打印样式表怎么设置？纬衡CAD出图颜色深浅这样调

打印图纸最怕颜色一片黑或者浅色看不清。纬衡CAD的打印样式表（CTB）管理逻辑和AutoCAD一致，但默认提供的样式模板更符合国内出图习惯。比如“monochrome.ctb”能强制所有颜色输出为黑色，适合归档图纸；“fade.ctb”则保留彩色打印但降低饱和度，适合方案汇报。

调整方法：点击“文件”→“打印”，在打印对话框里选择“打印样式表”下拉菜单，选中后点击右侧的“编辑器”按钮。在编辑器中可以按颜色编号逐个设置线宽、淡显、线型。比如想用黄色线条打印成浅灰色，就选中颜色编号2，把“淡显”改为30。设置完保存，打印时就能生效。

对比AutoCAD需要自己摸索的CTB设置，纬衡CAD预置的几套模板覆盖了90%的常见需求。但如果你需要高度自定义的打印样式，比如按图层分配线宽，那还是得自己花时间建立一套专属CTB。好在支持直接导入AutoCAD的CTB文件，老用户可以把原有配置无缝迁移过来。

图层管理太乱影响绘图效率？纬衡CAD的图层状态保存功能实测

画图最烦图层开开关关，尤其图纸大了以后，图层一多找起来都费劲。纬衡CAD的图层管理器提供了“图层状态”功能，可以把当前图层的开关、冻结、锁定状态保存成一个命名状态，下次一键恢复。比如画给排水时只需要打开给排水的图层，其他全关，保存为“给排水出图”，下次直接调用，不用一个个点。

具体操作：输入命令LAYER打开图层管理器，设置好各图层状态后，点击对话框左上角的“图层状态”按钮，选“新建”，输入名称保存。调用时同样在图层状态列表里选中已保存的状态，点击“恢复”即可。实测在一个包含45个图层的电气图纸中，通过图层状态切换，每次恢复时间不到1秒，比手动操作快多了。

这个功能在AutoCAD里也有，但纬衡CAD的图层状态对话框更直观，支持预览状态描述，还能对状态做批量修改。不过要注意的是，如果图纸被外部参照绑定，图层状态恢复时可能会漏掉部分外部参照图层，需要手动补充。

常见问题解答：纬衡CAD使用中遇到的坑与解决思路

问题：纬衡CAD打开图纸时弹出“无法找到指定的程序”是什么原因？

这个提示通常是因为缺少运行库组件。纬衡CAD基于.NET框架开发，如果系统没有安装对应版本的.NET，就会报这个错。解决方法是去微软官网下载安装.NET Framework 4.7.2或更高版本，安装后重启电脑再运行软件。另外，如果电脑上装了精简版系统，可能还会缺少VC++运行库，一并安装就能解决。

问题：用纬衡CAD画图时，鼠标滚轮缩放方向反了，怎么调整？

默认的滚轮缩放方向可能和某些用户习惯相反。在命令行输入“ZOOMFACTOR”回车，可以调整缩放速度，但方向调节需要在注册表里改。更简单的办法：点击菜单“工具”→“选项”，在“用户系统配置”标签页找到“滚轮缩放方向”，勾选“反向”即可。这个设置在AutoCAD里也有，纬衡CAD做得更直接。

问题：纬衡CAD打印时线条全部变成彩色，如何统一为黑白？

这个问题多半是打印样式表没选对。检查打印对话框里“打印样式表”是否选择了“monochrome.ctb”，如果选的是“无”或者“acad.ctb”，线条就会按图层颜色输出。选好后点击“应用”再预览，就能看到黑白效果。另外，如果图纸里用了真彩色，需要在打印样式表编辑器中把每个颜色的“颜色”属性改为“黑色”。

问题：低配电脑运行纬衡CAD会不会卡？内存占用高吗？

实测在4GB内存、集成显卡的旧笔记本上，打开一个10MB左右的图纸，内存占用约800MB，缩放操作稍有延迟但不至于卡死。如果是20MB以上的大图，建议至少8GB内存。另外，纬衡CAD的硬件加速默认开启，如果显卡驱动老旧，可能会出现显示异常，可以在“选项”→“系统”里关闭“硬件加速”试试。

问题：纬衡CAD有没有手机版？能把图纸带到现场看吗？

目前纬衡CAD只有Windows电脑版，没有官方安卓或iOS版本。如果需要移动端看图，可以另存为PDF格式，或者使用第三方看图软件（如CAD快速看图）配合使用。不过这些工具对DWG格式的支持有限，复杂的图纸可能显示不全，建议在电脑上确认无误后再导出。

高效绘图技巧：纬衡CAD这些快捷键能让你事半功倍

快捷键是提升绘图效率的关键。纬衡CAD保留了AutoCAD的经典快捷键，如“L”画线、“C”画圆、“TR”修剪等，让老用户无缝上手。此外还额外增加了一些实用快捷键，比如“BR”快速打断、“PE”编辑多段线，这些在复杂图形编辑时非常省力。

掌握这些快捷键能减少鼠标点击次数，尤其在做重复性修改时，效率提升明显。建议刚开始时先记住高频的几个，慢慢形成肌肉记忆。

同类型CAD软件对比，哪款更适合你的实际工作流

运行纬衡CAD需要什么电脑配置？低配机也能流畅跑吗

决定CAD软件流畅度的核心硬件是CPU单核性能和内存容量。纬衡CAD对多核优化一般，所以高主频的CPU比多核心更有用。硬盘方面，建议安装在固态硬盘上，图纸加载速度会有明显提升。显卡只要支持DirectX 11即可，集成显卡也能跑，但开启硬件加速后缩放流畅度更好。

如果你的电脑配置低于最低标准，建议先关闭硬件加速，并减少同时打开图纸的数量。实测在奔腾G4560+8GB内存的机器上，打开5MB图纸流畅，但10MB以上图纸会出现明显卡顿。
