Altium Designer在电子工程师圈子里通常被简称为AD，很多刚接触电路设计的人容易把它和Adobe系列产品搞混，实际上它是一套专门用来画原理图、做PCB Layout的完整工具链。你画完电路原理图，想把它变成一块真正能打样生产的电路板，中间要经过网络表同步、元件封装匹配、布线规则设置、DRC检查这一连串步骤，Altium Designer最擅长的就是把这几步串在一起，不用像早期Protel99那样频繁转换文件格式。

实际工作里，不少做硬件开发的人会遇到这样的情况：原理图改了一版，PCB上对应的网络连接没同步过去，结果板子打样回来才发现某根信号线根本没连上，白花钱又耽误工期。AD的工程文件机制从根源上规避了这个问题，所有源文件都放在同一个工程下，修改原理图后直接更新PCB文档就能自动比对差异。

对于在学校学电子信息专业的学生来说，AD几乎成了必修课。很多公司的招聘要求里也会明确写“熟练使用Altium Designer”，哪怕你平时用的是开源的KiCad或者免费的立创EDA，投简历前也得临时熟悉一下AD的操作逻辑。

下面这篇内容会站在实际使用场景的角度，把AD的常用功能、快捷键、硬件需求以及一些容易踩的坑整理出来，给正在选型或者刚准备上手的人做个参考。

Altium Designer这个软件名字怎么读？平时大家怎么称呼它？

Altium Designer的标准发音是“奥提姆 迪赛纳”，重音在第一个音节。不过国内电子工程师日常交流时基本不念全名，直接说“AD”两个字母，或者叫“阿德”。

如果你去B站看教学视频，字幕里经常会出现“用AD画个板子”这样的说法，这里的AD指的就是Altium Designer。

早期Protel时代的用户还会习惯叫它“Protel”，虽然Protel早就是Altium公司过去的产品线了，但很多老工程师改不了口。你在网上搜索下载资源时，用“Altium Designer中文版”或者“AD软件下载”都能找到对应的内容，用“Protel下载”搜出来的东西大概率就不是你想要的了。

另外需要区分的是，Altium公司后来还推出了在线版CircuitMaker和更轻量的CircuitStudio，功能上做了裁剪，和完整的AD不是同一个东西，下载前最好确认清楚。

Altium Designer到底能干什么？它解决了电路设计里的哪些麻烦？

简单说，Altium Designer覆盖了硬件电路设计的三个核心阶段：原理图绘制、PCB布局布线、制造文件输出。

原理图阶段，你从元件库里拖出电阻、电容、芯片等符号，连好导线和网络标签，AD会帮你做电气规则检查（ERC），提前发现引脚悬空、输出短路之类的低级错误。

PCB阶段才是AD真正发力的地方。你可以把原理图生成的网络表导入PCB文件，然后手动或自动摆放元件位置，设置布线宽度、过孔大小、安全间距等规则，接着用手动布线或者拓扑自动布线功能把网络连起来。画完板子后，还可以做DRC（设计规则检查），确认没有违反规则的地方。

最后输出Gerber文件和钻孔文件，直接交给PCB工厂就能生产。整个过程都在同一个工程文件里完成，不用像以前那样在多个工具之间来回切换。

除了这些基本功能，AD还集成了信号完整性分析、仿真、3D预览等进阶能力，虽然比不上专业仿真软件那么精细，但对于大多数常规设计已经够用了。

Altium Designer安装前需要准备什么？对电脑配置要求高吗？

AD14这个版本发布年代比较早，对硬件的要求不像现在的AD20、AD21那么夸张，但也不是随便一台老电脑就能流畅跑起来的。

官方给出的最低配置是Intel Core2 Duo处理器、2GB内存、1GB显存的独立显卡，实际上这种配置只能勉强打开软件，画稍微复杂一点的板子就会卡顿。

建议使用Intel i5或更高级别的CPU，内存至少8GB，固态硬盘预留10GB以上空间，显卡不需要太高端的游戏卡，但最好支持DirectX 9.0c以上版本。

操作系统方面，Windows XP、Windows 7、Windows 10 32位或64位都能运行，但Windows 11下可能需要设置兼容模式。如果你用的是高分屏（2K/4K），AD14的界面缩放可能会有些模糊，这是老版本软件的通病。

下面这个表格整理了大致的配置参考：

另外提醒一下，AD软件对网络授权比较敏感，安装时最好关闭杀毒软件和防火墙，否则可能激活失败。

Altium Designer的快捷键有哪些？用熟了能提升多少效率？

快捷键是AD操作里最值得花时间记的东西，用熟了之后画板速度能快一倍不止。下面整理的是AD14版本里最常用的一些快捷键，覆盖了从原理图到PCB的常用操作。

刚开始记不住没关系，把鼠标悬停在菜单命令上，后面会显示对应的快捷键提示。用多了肌肉记忆自然就形成了。

除了Altium Designer，还有哪些类似的PCB设计软件值得考虑？

虽然AD在市场上占有率很高，但并不是唯一选择。不同场景下，有些工具反而更轻便、更便宜甚至完全免费。下面整理了几款真实存在的同类软件，供大家对比参考。

Altium Designer实际操作：绘制一个简单双面板的流程演示

这里以绘制一个STM32最小系统板为例，演示AD14的基本操作流程。整个过程分成几个关键步骤，每一步都有对应的菜单操作。

第一步，新建工程。打开AD后，点击File→New→Project→PCB Project，给工程起个名字保存。然后在工程上右键选择Add New to Project→Schematic，添加原理图文件。

第二步，放置元件。在原理图编辑器中按P+C打开元件库浏览器，搜索STM32F103C8T6，选择合适的封装后双击放置。接着把晶振、电容、电阻等外围元件都摆好位置，用导线连接起来。

第三步，更新PCB。原理图画完后，点击Design→Update PCB Document，系统会弹出一个工程变更列表，勾选所有变更后点击Validate Changes验证，再点击Execute Changes执行，元件就自动导入到PCB编辑器了。

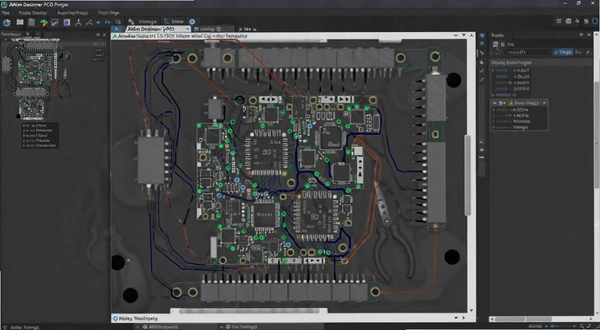

第四步，布局布线。把元件按照功能模块拖放到合适的位置，然后点击Route→Interactive Routing或者直接用快捷键P+T开始布线。双面板的话一般设置顶层走水平线、底层走垂直线，这样利用率最高。

第五步，DRC检查。布线完成后点击Design→Board Layers & Colors，把需要检查的层打开，然后Tools→Design Rule Check，运行DRC，如果有没有连接的网络或者间距过小的地方会报错，修改完再重新检查。

第六步，输出制造文件。点击File→Fabrication Outputs→Gerber Files，选择单位英寸、格式2:5，生成Gerber文件；再点击File→Fabrication Outputs→NC Drill Files生成钻孔文件。把这两个文件打包发给PCB工厂就可以了。

这个过程熟练之后大概半天就能完成，新手刚开始可能要多花一两倍的时间。

Altium Designer的元件库在哪里找？如何自制元件封装？

AD自带了一个比较大的元件库，在原理图编辑器里按P+C就能打开库面板，里面按厂商和类别分了多个库，比如Miscellaneous Connectors、Miscellaneous Devices等等，基础的电阻电容、接插件都能找到。

但实际项目中经常会用到新出的芯片或者小众元件，自带库里没有，就需要去网上找第三方库或者自己做。

找库的渠道主要有几个：一是芯片厂商官网，很多会提供AD格式的封装库；二是开源硬件平台如SnapEDA、Ultra Librarian，上面可以下载对应软件的封装；三是国内的一些电子技术论坛，经常有人分享整理好的元件库。

自制封装也不算太复杂。在AD中打开Library→Make Schematic Library，可以画出元件的原理图符号；打开Library→Make PCB Library，可以画PCB封装。画封装的时候要注意焊盘尺寸、丝印大小、参考点位置这些细节，最好对照芯片的数据手册来画。

画完之后在库文件上右键点击Compile，编译生成.IntLib文件，就可以在原理图或PCB中调用了。

Altium Designer使用中遇到过哪些坑？真实体验中的短板

AD功能强大，但用起来也有一些让人不太舒服的地方，这里如实说一下。

首先是启动速度和工程加载速度偏慢，特别是装了较多插件之后，打开软件可能要等十几秒，打开一个大工程甚至要半分钟以上。相比KiCad那种秒开的速度，AD确实显得笨重。

其次是正版授权价格很高，个人学习基本负担不起，所以很多学生和工程师都用的破解版，但破解版经常会有稳定性问题，偶尔会闪退。

再一个是AD的自动布线功能虽然宣传得很厉害，但实际效果并不理想，走线绕来绕去，过孔数量多，很难达到手工布线的质量。所以真正做产品时还是得手动布线，自动布线只能用来参考。

还有一点是AD对中文的支持不算友好，如果工程路径或者元件名包含中文字符，有时候会报错或者乱码，建议全程用英文命名。

最后就是工作区界面布局比较密集，新手刚打开时容易找不到想要的功能按钮，需要花时间去适应。

用户答疑专区：关于Altium Designer的高频问题

问题：Altium Designer正版多少钱？个人学习用买正版划算吗？

Altium Designer的正版订阅价格根据不同配置差别很大，官网报价通常在几万元人民币一年，对个人用户来说相当昂贵。如果只是个人学习或者非商业用途，可以考虑使用免费的开源软件KiCad，或者国产的立创EDA。学校实验室通常会有教育授权，在校学生可以咨询老师获取使用资格。AD的试用版功能有限，破解版虽然网络上很多，但存在法律和安全风险，建议谨慎对待。

问题：Altium Designer能不能导入其他EDA软件的文件？

AD支持导入Protel 99SE、PADS、OrCAD等格式的文件，在File→Import向导里选择对应格式就行。但导入过程可能会出现元件丢失、网络错乱等问题，特别是老版本的Protel文件，导入后需要仔细检查。反过来，AD也可以导出成多种格式给其他软件使用，比如导出DXF给机械设计软件，导出STEP给3D建模工具。

问题：电脑配置很低，运行Altium Designer特别卡怎么办？

低配置电脑运行AD14可以尝试把渲染模式改成OpenGL，或者关闭一些特效。在DXP→Preferences→PCB Editor→Board Insight Display里，把高亮显示强度和透明度调低。同时尽量关闭不用的文档，保持工程文件精简，也能减少卡顿。如果还是不行，那就只能升级硬件了，至少加内存和换固态硬盘会有明显改善。

问题：Altium Designer画PCB时如何快速敷铜？

敷铜的快捷键是P+G，然后选择敷铜区域边界。敷铜前要先设置好安全间距和网络属性，通常GND网络敷铜。在敷铜属性对话框里可以设置填充样式，网格还是实心，还有最小连接宽度。敷铜完成后可以用快捷键Shift+S单层显示查看效果，如果发现孤铜区域可以用Tools→Un-route→Remove Dead Copper来清除。

问题：Altium Designer生成PCB时总是报错，提示找不到封装怎么办？

这种情况多半是原理图中的元件没有分配正确的PCB封装。在原理图中双击元件，打开属性对话框，在Footprint一栏点击Add，从库里选择合适的封装。如果库里没有对应封装，就需要先制作或导入封装库。确保所有元件都有封装后，再重新执行Update PCB Document，一般就能顺利导入了。
