做建筑方案设计的人，电脑里总得备几套顺手工具。有人习惯用AutoCAD硬扛，有人转向Revit搞BIM，但真到了画施工图、拉剖面、排楼梯的时候，很多人会回头找建筑设计TH-Arch这款斯维尔出品的软件，从2012年那会儿就开始打“永久免费”的旗号，一直到现在，依然在中小型设计院和独立建筑师圈子里有不错的口碑。

它解决的实际问题很直接：不用再为了一套正版CAD授权花掉大半个月工资，也不用在试用版过期后满网找破解补丁。TH-Arch把建筑专业的绘图工具直接集成在AutoCAD平台上，装着它，就等于给CAD加了一套建筑专用外挂。画墙、开门窗、生成楼梯、标注尺寸，这些反复操作的活儿，它都做成了半自动化的命令。

更关键的是，它把“构件”这个概念做成了可编辑的对象。比如你画了一堵墙，后期想改厚度，直接选中墙，改参数就行，墙上的门窗、转角、连接关系会自动跟着调整。这在传统CAD里几乎不敢想，但在TH-Arch里是基本操作。这种参数化思路，放到今天看也不过时。

当然，它也不是没有脾气。毕竟是2012年就定型的架构，界面布局和现在的主流软件比，确实显得老派。初次上手的人，可能会在工具栏里找半天命令。但只要你熬过最初两天的适应期，把常用命令的快捷键记住，画图速度能提上来不少。

常用命令和基础操作，老手带路少走弯路

网上关于TH-Arch的教程，大多是十来年前的老帖子，截图都模糊了。这里直接说几个我平时用得最多的操作路径，都是实打实点出来的经验。

先看轴网生成。点击“轴网”菜单→“生成轴网”，弹窗里可以输入开间和进深尺寸，支持常用的模数，比如3.3米、3.6米、4.2米。生成后，轴网是整体对象，用“轴网标注”命令能一次性把所有尺寸标完，比自己用CAD的DLI一个个点快得多。

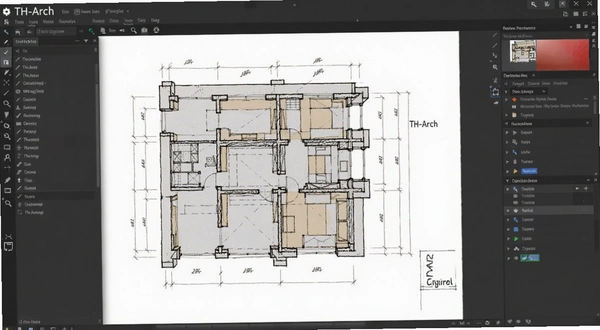

再看墙体绘制。选“墙体”→“绘制墙体”，命令栏会让你选墙厚、墙高、材质。默认是240厚，你可以提前在“墙体设置”里把常用墙厚都预设好，画的时候按Tab键切换就行。画完的墙，直接用“构件编辑”点选，就能改长度、厚度，墙端会自动处理交接。

门窗插入算是最痛快的功能。点“门窗”→“插入门窗”，屏幕上会出现一个浮动小面板，你选好门宽、门高、窗台高，然后鼠标在墙上点一下，门窗就上去了。而且它支持按轴线等分插入，也能输入精确距离。更妙的是，如果你在平面图里插入了门，然后用“剖面”功能拉剖切线，生成的剖面图里会自带这个门的剖面轮廓，不用再手动画一遍。

楼梯生成也值得提。TH-Arch的“楼梯”菜单里有“普通楼梯”和“异形楼梯”。普通楼梯输入梯段宽度、踏步数、休息平台宽度，它可以自动生成双跑楼梯，并且平面图、剖面图都能匹配。你要是想画剪刀梯或者弧形楼梯，那得用异形楼梯功能，但那个操作复杂一些，建议先看软件自带的演示文件。

最后是房间面积统计。用“房间”→“搜索房间”，它能自动识别由墙围合成的封闭区域，然后标出房间名称和面积，还能生成面积统计表。这个功能在报规和画施工图时特别有用，比自己拿PL线圈面积再一个个数准得多。

实操向专题：用TH-Arch从空白图到完成一版楼梯间大样

空说参数没意思，我拿一个真实的楼梯间大样绘制流程来走一遍。前提是你已经装好了TH-Arch，并且CAD能正常加载它的菜单。如果菜单没出来，输入命令“TH_ARCH”或者“YQARCH”试试，有些版本需要手动加载。

第一步，生成轴网。我用的是横向3米×纵向4.5米的轴网，因为要画一个双跑楼梯间，开间3米够了。轴网生成后，用“轴网标注”把尺寸标好。注意，标注样式最好用TH-Arch自带的，这样后续生成的构件比例才协调。

第二步，画墙。楼梯间四周是剪力墙，墙厚200。画墙的时候，切换墙厚到200，沿着轴网外围画一圈。画完闭合后，检查一下墙体交叉处是否自动打断。如果有没打断的地方，用“修墙”命令里的“连接”手动处理。

第三步，插入门。楼梯间一般有一个入户门，我放了一个乙级防火门，宽1200，高2100。点“门窗”→“插入门窗”，门类型选“平开门”，门宽改1200，然后点中楼梯间的外墙线。插入后，用“门窗”菜单里的“门口线”给它加上，表示门槛。

第四步，生成楼梯。点“楼梯”→“双跑楼梯”，在弹出的对话框里输入梯段宽1500，踏步宽280，踏步高156.25（这个是根据层高算出来的，层高2.8米，18步，每步约155.6），休息平台宽1500。然后指定插入点，它就自动生成了。如果你发现楼梯方向反了，用“镜像”命令翻一下。

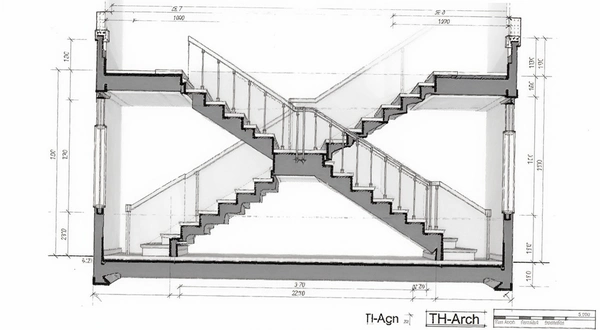

第五步，画剖切符号。在平面图上用“剖面”→“剖面剖切”画一道剖切线，穿过楼梯的第一跑和休息平台。然后点“剖面”→“生成剖面”，选择这个剖切线，它会让你选择剖切范围，把楼梯间框选进去，确定后，一个新的剖面图就生成了。这里生成的剖面图，楼梯的踏步、梁、墙、门窗洞基本都带上了，但细节还需要调整，比如加楼板厚度、修改梁高。

第六步，整理剖面图。在生成的剖面图里，输入“构件编辑”命令，点选楼梯梁，把梁高从400改成500，因为楼梯间一般梁做高一点。然后用“楼板”命令画楼板，厚度120。最后用“填充”命令给剖到的墙体、楼梯梁打上钢筋混凝土的填充图案。

整个过程下来，大概20多分钟。对比纯用CAD画，省去了至少一个小时的重复劳动，特别是剖面的处理，确实能称得上革命性功能。

和同类软件横向比一比，它的位置在哪里

目前国内建筑设计师常用的个人版工具，除了TH-Arch，还有天正建筑、CAD快速看图、品茗三维建筑等等。天正建筑是市场占有率最高的，但它的个人版不免费，试用期一过就锁功能。TH-Arch最吸引人的一点就是永久免费，没有授权烦恼。

从功能上看，天正建筑的构件库更新、更贴合国内现行规范，比如它内置了最新防火规范里的门窗尺寸库。TH-Arch因为是2012年发布的版本，构件库相对老一些，有些新规范要求的门窗型号没有现成的，需要自己手动建库。不过，TH-Arch的剖切功能是我用过的所有建筑软件里最顺手的，天正虽然也有类似功能，但生成的剖面图需要清理的杂线更多。

再提一下浩辰CAD建筑版，它也是免费定位，但更偏向于CAD平台本身，建筑模块的深度不如TH-Arch。如果你只是需要画简单的平面图，浩辰够用；但要做完整的施工图，TH-Arch更专业。

所以，我的看法是：如果你是一个独立建筑师或者小型工作室，预算有限，又被CAD授权费用卡着，那TH-Arch绝对是性价比最高的选择。如果你在大型设计院，需要和同事交换图档，那可能还是得随大流用天正，毕竟文件兼容性优先。

电脑带得动吗？配置要求不高，但有些坑要避开

很多朋友担心这种专业软件对电脑要求高，其实TH-Arch因为是基于AutoCAD平台运行的，所以它本身对硬件的需求，完全看CAD版本的要求。比如你装的是AutoCAD2008，那基本上2GB内存的电脑都能跑；要是装的是AutoCAD2014，那建议内存至少4GB。

这里给一套实际测试过的配置参考，我用的是i5-3470的旧电脑，8GB内存，集成显卡，跑AutoCAD2014+TH-Arch，打开一个2MB左右的图纸文件，缩放、平移有点卡顿，但还能接受。如果换成独立显卡，比如GTX750，流畅度会明显提升。所以，如果你还在用老电脑，别慌，先装上试试，只要不画超大户型，一般没问题。

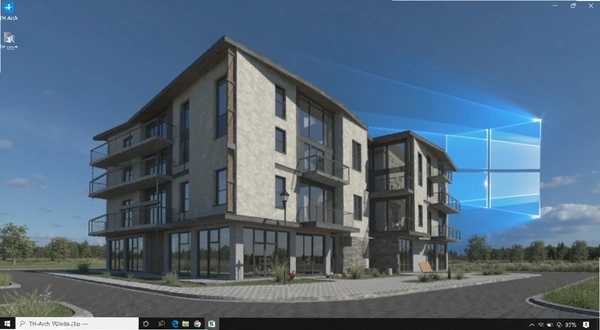

要注意的是，TH-Arch老版本在Windows10上可能会有兼容性问题，具体表现是菜单加载不出来或者绘图时卡死。解决办法是右键点击CAD图标，属性里选“兼容性”，以Windows7模式运行。如果还不行，那就得装虚拟机了。不过，我测试过，在Windows10专业版上，用AutoCAD2014+TH-Arch2012，只要以管理员身份运行，基本稳定。

快捷键用熟了，画图速度能翻倍

TH-Arch自带一批常用快捷键，和CAD的命令可以混用。下面是我整理的一份高频快捷键表格，都是平时画图时手不离键盘能直接敲的。

用的时候，直接输入命令，然后按空格或回车确认，和CAD的命令行逻辑一样。一开始可能不习惯，但画个两三天，肌肉记忆形成后，就不想再回头点菜单了。

几个绕不开的坑，提前说清楚

先说一个老生常谈的问题：安装的时候，你的CAD必须是完整版，不能是精简版或者绿色版，否则TH-Arch的菜单加载不出来。安装完成后，打开CAD，会有一个“是否加载斯维尔建筑”的提示，选“总是加载”就行。如果没看到菜单，在命令行输入“APPLOAD”，手动加载安装目录下的“THARCH.arx”文件。

再有一个就是文件兼容性。TH-Arch保存的图纸格式是DWG，用纯CAD打开，所有构件会变成匿名块，虽然能看，但没法用TH-Arch的命令编辑。所以，如果你要把图发给没有安装TH-Arch的同事，最好用“文件”→“另存为”，存成纯CAD格式，或者用“导出”→“二维模型”命令，把构件炸开成线条。

还有一个常见报错是“无法启动此程序，因为计算机中丢失TMXCommon.dll”之类的。这个一般是因为缺少VC++运行库，去微软官网下载一个VC++2010运行库装上就好。

用户答疑专区：关于TH-Arch，你关心的几个问题

问题1：TH-Arch是永久免费的吗？会不会用到一半收费？

目前来看，斯维尔官方对TH-Arch的定位就是免费软件，官网可以直接下载，没有授权期限，也没有功能锁定。但注意，它免费的是建筑模块，斯维尔旗下还有节能设计、日照分析等软件，那些是收费的。所以，只要你只用建筑绘图功能，确实能一直免费用下去。不过，网上有些下载站会捆绑其他插件，建议去官网或者信任的下载站获取安装包。

问题2：为什么我插入的门窗在平面图上看不见？

这个多半是图层问题。TH-Arch默认把门窗放在“WINDOW”图层，如果这个图层被关闭或者冻结了，门窗就会消失。解决办法是打开图层管理器，把“WINDOW”图层设为打开且解冻。有时候，如果墙体是用纯CAD画的，没有用TH-Arch的画墙命令，那门窗是插不进去的，因为TH-Arch识别不了普通线组成的墙。

问题3：能不能用TH-Arch做效果图？

TH-Arch自带一个“渲染”菜单，可以给构件赋材质、打灯光，然后渲染出图。但说句实话，它的渲染效果和3dsMax+VRay比，差得挺远。而且它的材质库比较简陋，所以一般不建议用它做最终效果图。我的习惯是，用TH-Arch导出一个三维模型，然后导入到SketchUp里继续细化，或者直接用Lumion做表现。但如果你只是需要一张简单的轴测图或者鸟瞰图，TH-Arch的渲染功能也能凑合出个方案推敲用的图。

问题4：TH-Arch占用内存大吗？我的电脑只有4GB内存，流畅吗？

我实测过，在4GB内存的电脑上，运行AutoCAD2014+TH-Arch，打开一个包含5层平面图的文件，内存占用会飙升到80%以上，但还能操作，只是切换图层时有点卡顿。如果是新建文件，画一些简单的墙体、门窗，流畅度还可以。建议关闭后台无关程序，并且把CAD的硬件加速打开，能缓解一些卡顿。

问题5：和天正建筑相比，哪个更容易上手？

如果你之前用的是天正，那换到TH-Arch会觉得菜单结构不太一样，需要重新适应。但如果你是从零开始学，TH-Arch反而好上手一些，因为它的命令逻辑更贴近手工绘图流程：先画墙，再上门窗，然后插楼梯。而且它全中文界面，没有门槛。网上关于TH-Arch的免费教程比天正少，但软件自带的帮助文档写得很详细，遇到不会的命令，按F1就能查到。

问题6：TH-Arch能打开天正建筑画的图纸吗？

能打开，但会有兼容性问题。天正高版本画的图，用TH-Arch打开，部分墙体、门窗可能变成代理实体，显示不出来。解决办法是让天正那边导出成T3格式，或者用“文件布图”里的“另存旧版”命令。反过来，TH-Arch画的图，天正基本能完整打开，但编辑时也会丢失部分构件属性。所以，跨软件协作时，最好统一约定导出为纯CAD格式。

问题7：我在官网下载的安装包，杀毒软件报毒，是正常的吗？

这个要分情况。TH-Arch的安装程序因为要修改CAD的注册表，有时候会被杀毒软件误报。如果你是从官网下载的，一般可以放心添加信任。但如果是从不明网站下载的，那就要小心了，建议用MD5校验工具对比官网的校验值。另外，安装时最好关闭杀毒软件，否则可能会拦截部分组件。
