看图王CAD大师

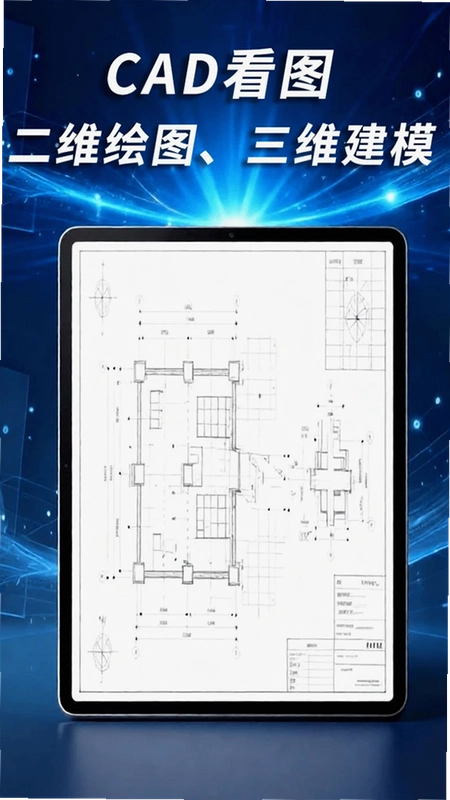

如果你经常需要在手机上打开CAD图纸，又不想背着电脑到处跑，那看图王CAD大师应该能帮上忙。这软件在安卓圈子里的讨论度不算低，尤其是搞建筑、机械、市政这些行业的朋友，手机里装一个确实方便。它主打的是手机快速看图，支持二三维览图、精准测量、绘图编辑、标注批注，还能接云盘管理。说白了就是把原来得蹲在电脑前干的活，挪到了手机上。目前版本更新到1.00.02，安装包体积控制得还行，中低端机型跑起来也不至于卡成幻灯片。下面我从实际使用角度，把几个大家问得最多的问题拆开聊聊。

看图王CAD大师怎么打开图纸才不卡顿

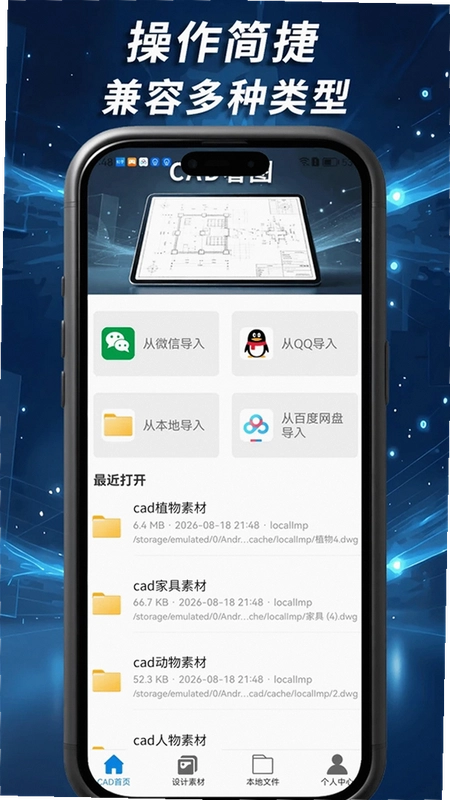

1.打开软件后首页有个明显的“打开图纸”入口，点进去能选本地文件或者从微信、QQ导入。实测从聊天记录直接点开CAD附件，选“用其他应用打开”再选看图王CAD大师，跳转速度比先进软件再找文件快不少。

2.如果图纸文件特别大，比如几十兆的施工总图，建议先在电脑上清理一下没用的图层再传到手机。这软件虽然能扛大图，但手机内存就那么点，图层太多旋转起来还是会顿。

3.在设置里有个“硬件加速”开关，默认是开的。老机型如果闪退可以试试关掉，新机型保持开启就行，缩放流畅度差别挺明显。

4.还有个细节，打开图纸后双指缩放是常规操作，但很多人不知道双击屏幕可以快速回到全图视角。看局部细节的时候放大看完，双击一下立马复位，比两根手指往外扒拉快多了。

5.另外提醒一句，从文件管理器直接点CAD文件打开，有时候会调起别的软件。手动选一次看图王CAD大师，勾上“始终”，下次就顺了。

看图王CAD大师测量尺寸准不准，误差大不大

1.测量功能藏在底部工具栏里，点那个尺子图标就出来了。有线性标注、对齐标注、角度、半径这些，跟电脑端CAD的常用测量项差不多。

2.实测在1080P分辨率的手机上，放大到能看清标注文字的程度去点测量点，误差基本在可接受范围内。当然你要是拿手指头随便戳，那肯定不准，得放大对齐端点。

3.有个小技巧，测量的时候把“对象捕捉”打开，它会自动吸附到线条端点、中点、交点这些位置，比纯手动点精准不少。这个开关在测量面板的右上角，不太起眼。

4.测完的尺寸可以直接在图上生成标注，不用另外拿纸记。标注颜色和线宽在设置里能改，默认是红色，改成跟图纸对比明显的颜色更醒目。

5.要说短板，曲面和复杂三维实体的测量还是偏弱，毕竟手机屏幕就那么大，操作精度有限。这种活建议还是回电脑上干。

看图王CAD大师绘图编辑功能够用吗

1.手机上画图肯定不如电脑利索，但应急改几笔还是可以的。底部工具栏切到编辑模式，能画直线、多段线、圆、矩形这些基本图形。

2.画线的时候手指头就是笔，画完可以拖端点微调。说实话精度一般，适合画个草图示意，正经施工图还是别在手机上折腾。

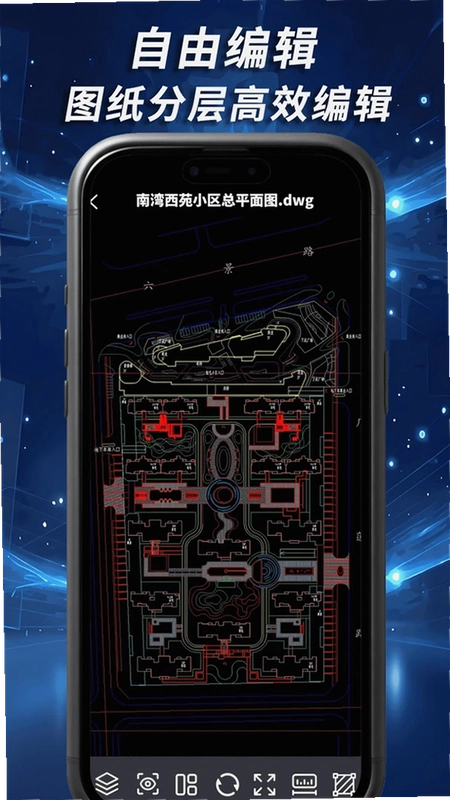

3.编辑现有图形倒是挺方便，选中线条可以改颜色、线型、图层。有时候甲方发来图纸让你把某区域标红，手机上两下就搞定了，不用开电脑。

4.标注批注功能是这软件的加分项，能加文字框、箭头、云线。云线用来圈问题区域特别顺手，圈完直接截图发群里，沟通效率比打字描述高多了。

5.不过要提醒一下，编辑后的图纸保存格式是它自己的，导出DWG得手动选一下。导出路径在“另存为”里面，别保存完找不到文件在哪。

看图王CAD大师免费版和VIP版到底差在哪

1.免费版能看图、能量基本尺寸、能加简单批注，日常看看图纸问题不大。但导出、高级编辑、云盘同步这些功能会弹VIP提示。

2.具体来说免费版导出图片带水印，转PDF也有限制。VIP版去水印、解锁全部测量工具、云盘空间也更大。

3.如果你只是偶尔看看图，免费版够用了。要是天天跟图纸打交道，VIP的云盘同步挺实用，手机上标注完自动同步到电脑端，不用数据线来回倒。

4.价格方面自己进软件看，经常有活动。别去乱七八糟的渠道买低价激活码，容易封号。

5.再说一遍，下载认准官方原版渠道，网上那些修改版、破解版看着省钱，实际里面塞了啥你根本不知道。轻则弹广告，重则偷跑流量。

看图王CAD大师安装和使用常见疑问

问：这软件占内存大不大，千元机能不能跑？

答：安装包不到一百兆，装完占用大概两三百兆。千元机实测能打开普通图纸，但别指望跟旗舰机一样丝滑。要是手机存储剩不到1个G，建议先清清空间再装。

问：打开图纸提示文件损坏或者打不开怎么办？

答：先确认图纸在电脑上能不能正常打开。电脑都打不开说明文件本身有问题。如果电脑能开手机打不开，试试在电脑上另存为低版本DWG格式再传手机。

问：这软件要联网吗，不联网能不能用？

答：看图、测量、简单编辑这些核心功能不联网也能用。云盘同步和在线协作才需要网络。出门在外没信号也不耽误看图纸。

问：为什么标注完保存了，再打开标注不见了？

答：检查一下保存的时候是不是存成了图片格式。标注要保留得存成它自己的工程文件或者DWG。存成JPG那标注就跟图纸合在一起了，改不了。

问：软件权限要得挺多，安全吗？

答：主要要的是存储权限，用来读写图纸文件。通讯录、短信这些权限它不要。安装的时候留意一下，如果哪个版本要这些无关权限，直接卸载别犹豫。

看图王CAD大师基础操作快速上手

这张表把最常用的几个操作路径列出来了，照着点一遍基本就会了。重点说下导出DWG那个，很多人导出后电脑打不开，就是因为存了高版本格式。在另存为界面把版本选成2010或者2013，兼容性最好。

看图王CAD大师用户答疑专区

问：看图王CAD大师是免费的吗？

答：基础看图功能免费，高级功能需要VIP。日常看图纸不花钱，导出和云盘同步才涉及付费。

问：这软件安全吗，有没有捆绑其他东西？

答：从官方渠道下载的安装包是干净的，没有捆绑全家桶。安装过程也没有勾选安装其他软件的套路。运行环境也干净，不会后台偷跑推送广告。

问：图纸里的中文字体显示成问号怎么办？

答：这是手机缺少对应字体。在设置里找到“字体替换”，选一个系统自带的中文字体映射过去就行。或者让发图的人把字体打包发你，在软件里加载一下。

问：支持哪些CAD文件格式？

答：DWG和DXF都支持，常见的R14到2018版本都能打开。DWF格式部分支持，太老的R12版本可能有问题。

问：为什么旋转图纸的时候会卡？

答：图纸图层太多或者填充图案太复杂。在图层管理里把暂时不看的图层关掉，旋转就流畅了。这个操作在电脑上叫图层冻结，手机端也有类似功能。

小编实测：看图王CAD大师有哪些槽点

用了小半个月，说几个真实感受。好的地方就不重复了，重点讲讲用着不太顺手的地方，给准备下载的朋友一个参考。

先说权限。安装的时候要存储权限能理解，毕竟要读写图纸文件。但第一次打开软件弹了一堆权限请求，什么读取应用列表、获取设备信息，虽然可以跳过，但弹窗多了确实烦。希望后续版本能精简一下，别一上来就搞一堆授权。

再说内存占用。软件本身不大，但打开一张稍微复杂的图纸，后台占用直接飙到四五百兆。我手上这台8G内存的机器还好，换到4G内存的老机型上，切出去回个微信再切回来，图纸就得重新加载。低配机用户建议看图纸的时候别开太多后台应用。

操作步骤上有个地方不太顺手。测量工具和绘图工具是分开的两个模式，切来切去有点麻烦。比如我想量个尺寸然后在旁边标注一下，得先退出测量模式再进编辑模式。这个交互逻辑要是能优化成随时切换就好了。

还有低配兼容性。官方说支持安卓5.0以上，但我拿一台安卓6.0的老平板试了试，打开软件倒是没问题，打开图纸就闪退。换了个安卓9的旧手机就正常了。所以太老的设备别抱太大期望，能装不代表能用。

最后提一嘴广告。免费版底部偶尔会弹横幅广告，不影响操作但有点碍眼。VIP用户没广告，这个看个人取舍。总体而言这软件方向是对的，细节还有打磨空间，希望后续版本能把这些小问题修一修。

同类CAD看图工具备选清单

这几款都是市面上能搜到的正规工具，各自有侧重。CAD快速看图胜在稳定，AutoCAD手机版功能最全但吃配置。选哪个看自己需求，没有绝对的好坏。
