临时要确认一张机械图纸的尺寸，或者工地现场需要快速跟甲方沟通方案，手边只有手机怎么办？CAD编辑看图师就是冲着这个场景来的。它不需要你开电脑、不用装臃肿的桌面端CAD，直接在安卓手机上就能打开DWG、DXF、PDF，连STEP、IGES、STL、OBJ这类三维模型文件也能预览。关键是，原始图纸不会被改坏，所有测量和标注都以本地覆盖层保存，工程师和施工人员用起来心里踏实。不少用户在搜CAD编辑看图师下载的时候，其实最担心的就是手机看图纸到底靠不靠谱、测量准不准、操作难不难，这篇就围绕这些实际问题展开聊聊。

CAD编辑看图师怎么用？新手第一次打开图纸要注意什么

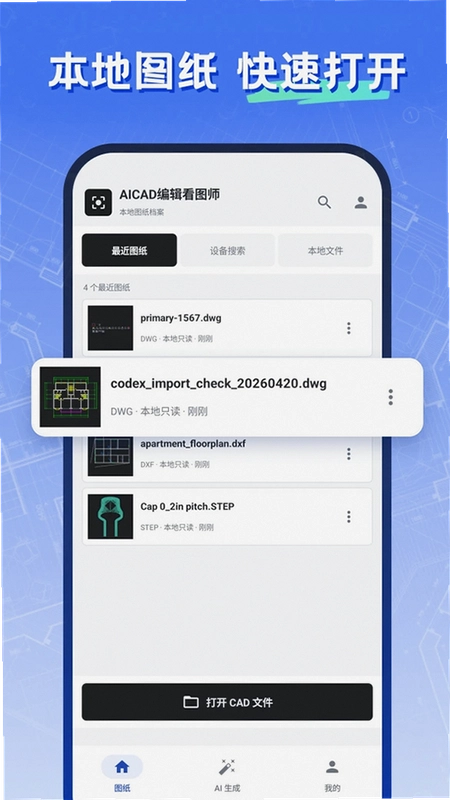

1. 打开应用后，点击左上角菜单栏的文件夹图标，系统会调起安卓自带的文件选择器。从微信、QQ或者钉钉接收到的图纸文件，也可以直接通过分享菜单选CAD编辑看图师来打开，不用先存到本地再导入。

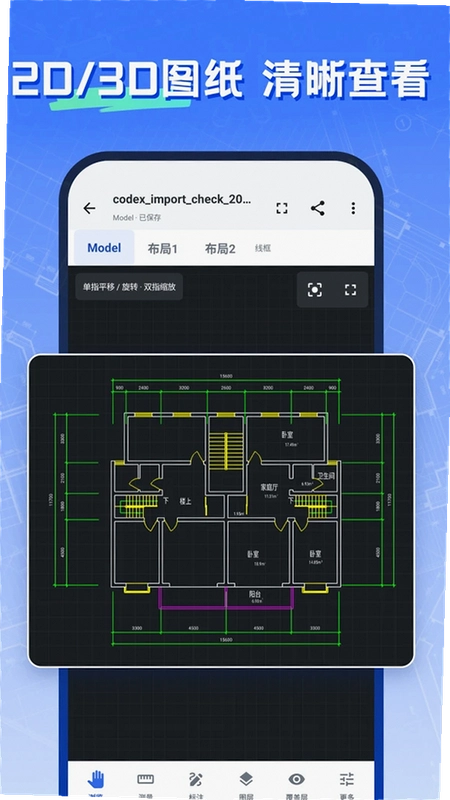

2. 图纸加载完成后，单指拖动可以平移画布，双指捏合缩放，双指旋转就能调整视角。三维模型文件支持旋转查看，切换到正交投影视角后，看结构关系会清晰很多。

3. 右侧图层按钮可以按图层开关内容，复杂装配图里先把无关图层关掉，找尺寸线效率高不少。这个功能在手机上尤其好用，屏幕小，图层过滤能省很多来回拖动的时间。

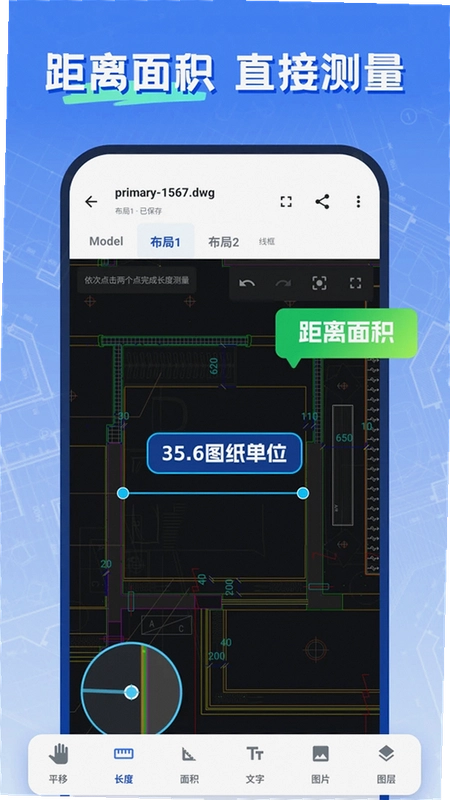

4. 测量工具在底部工具栏，支持端点捕捉、线段捕捉和交点捕捉。点两个端点就能拉出连续距离，面积测量也是选几个关键点自动算，不用手动记数字。

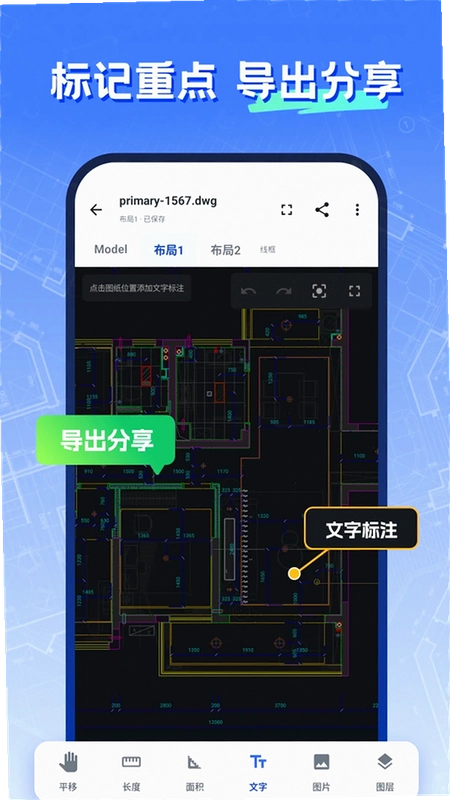

5. 标注功能比较全，文字、图片、自由画笔、箭头、引线、矩形、圆形、云线都有。现场发现问题直接画个云线标注，截图发群里，比打字描述快得多。

CAD编辑看图师测量准不准？端点捕捉和面积测量实际体验

1. 实测打开一张标准机械零件DWG图纸，用端点捕捉测量一条标注为50mm的线段，读数稳定在50.0mm。当然这跟图纸本身的坐标系和单位设置有关，打开前最好确认一下图纸单位是毫米还是英寸。

2. 面积测量功能适合粗略估算，选点的时候尽量放大画布，让捕捉点更精准。如果是正式工程量计算，还是建议以桌面端专业软件为准，手机端更适合现场快速核对。

3. 连续距离测量可以一次拉多条线段，结果会自动累加显示。这个在走管线、看路径长度的时候挺方便，不用一段一段记。

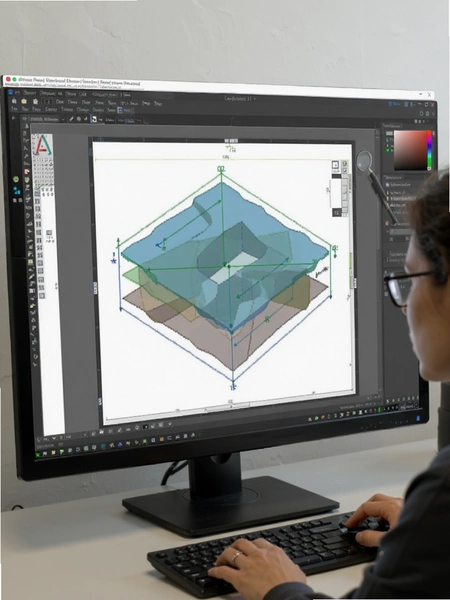

4. 测量结果和标注都保存在本地覆盖层，关掉图纸再打开，标注还在。原始文件不会被修改，这一点跟很多同类工具不一样，不会出现打开后图纸被自动保存成新版本的情况。

CAD编辑看图师AI生成图纸靠谱吗？二维DXF和三维STEP生成实测

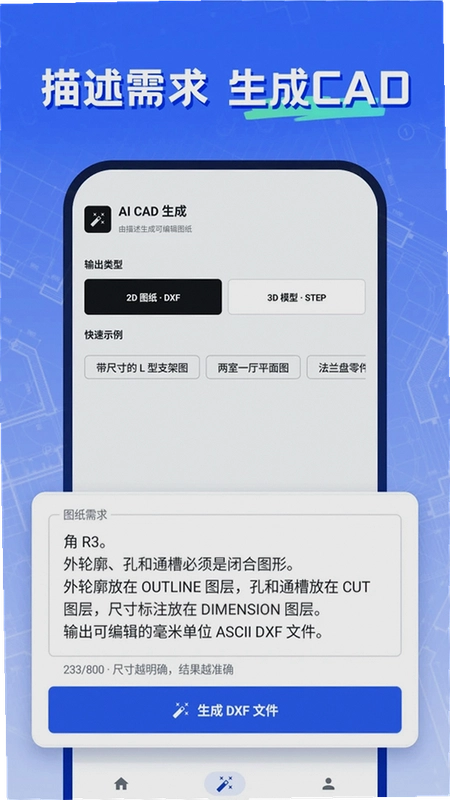

1. 在AI生成页面，输入零件的尺寸、结构和用途描述，比如“一个80mm×60mm的矩形法兰盘，四角打孔”，可以选择生成二维DXF图纸或三维STEP模型。生成速度取决于描述复杂度和手机性能，简单结构一般十几秒出结果。

2. 生成结果可以直接打开查看，也能导出副本或分享给别人。用来做结构草图、方案沟通和前期建模参考是够用的，但生成内容存在解析和几何误差，正式生产或工程使用前必须人工复核。

3. 实测生成一个简单支架的三维STEP模型，整体形状符合描述，但孔位间距和实际设计值有偏差。所以它更适合前期头脑风暴阶段快速出个样子，不能替代专业CAD软件的精确建模。

4. 部分高级能力比如测量、标注、导出副本和AI生成，可能需要登录或专业版权益。具体以应用内页面展示为准，建议先试用免费功能再决定。

CAD编辑看图师是流氓软件吗？安装包体积和权限实测

1. 安装包体积控制得比较克制，下载安装后占用存储空间在同类CAD看图工具里属于中等水平。运行内存占用方面，打开一张普通二维DWG图纸大概占用200MB左右，三维模型文件会更高一些，低配安卓手机建议先关掉后台其他应用。

2. 权限申请主要集中在存储读取和网络访问，没有要求通讯录、短信、位置这类无关权限。安装过程中没有出现捆绑其他应用的情况，这一点在第三方下载站找软件的时候尤其要留意。

3. 应用内广告数量不算多，主要集中在非操作区域，不会在测量和标注过程中弹出来打断操作。但如果对广告比较敏感，可以考虑专业版权益。

4. 软件官方合规上线，通过正规应用市场可以查到相关信息。需要提醒的是，部分低配机型在打开大体积三维模型文件时会出现加载缓慢甚至闪退，这跟手机GPU性能有关，不是软件本身的问题。

CAD编辑看图师和电脑端CAD软件对比，手机看图到底差在哪

1. 操作精度上，手机触摸屏肯定比不上鼠标键盘，端点捕捉虽然能辅助，但微调还是不如桌面端方便。所以手机端更适合查看和沟通，不适合做精细修改。

2. 功能完整度方面，电脑端CAD支持参数化建模、装配体设计、工程图出图等完整流程，CAD编辑看图师主要聚焦在查看、测量、标注和轻量AI生成，定位不一样。

3. 便携性是手机端的绝对优势。工地现场、出差路上、客户会议室，掏出手机就能打开图纸聊方案，这个场景电脑替代不了。

4. 文件兼容性上，CAD编辑看图师支持PDF、DWG、DXF、STEP、IGES、STL、OBJ，覆盖了常见的二维图纸和三维模型格式。但一些专业软件特有的格式比如SolidWorks的SLDPRT、CATIA的CATPart，还是得用原软件转换后再导入。

CAD编辑看图师常见问题解答

打开DWG文件后显示空白或者乱码是怎么回事？

先确认图纸版本，过高版本的DWG文件可能解析不了，用电脑端CAD另存为较低版本再试。如果图纸本身有外部参照，手机上可能加载不全，需要在电脑端绑定参照后重新保存。

测量出来的数值跟电脑端对不上怎么办？

检查图纸单位设置，有些图纸标注尺寸和实际绘图单位不一致。另外确认捕捉点是否选在了正确的端点上，放大画布再选点会准很多。如果偏差较大，建议以电脑端专业软件为准。

标注和测量结果会不会把原图纸改坏？

不会。所有标注和测量结果都以本地覆盖层保存，原始CAD文件保持只读状态，应用不会直接修改原文件。分享出去的时候可以选择只分享原图或者带标注的截图。

AI生成的图纸能直接拿去加工吗？

不建议。AI生成内容存在解析和几何误差可能，适合用于结构草图、方案沟通和前期建模参考，正式生产或工程使用前请进行人工复核。

CAD编辑看图师基础操作教程：从导入图纸到测量标注完整流程

精选同类型实用工具推荐

CAD编辑看图师适合需要在手机上快速查看和沟通CAD图纸的用户，工程师、机械设计师、建筑与施工人员、制造从业者、学生都能用得上。下载安装前建议确认手机系统版本，低配机型打开大体积三维模型可能会卡顿。如有问题可以联系csr@lingchuangliwukj.com。
