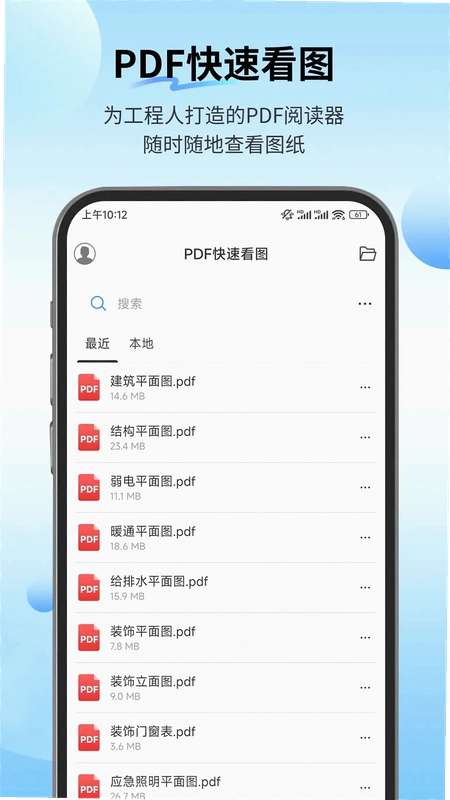

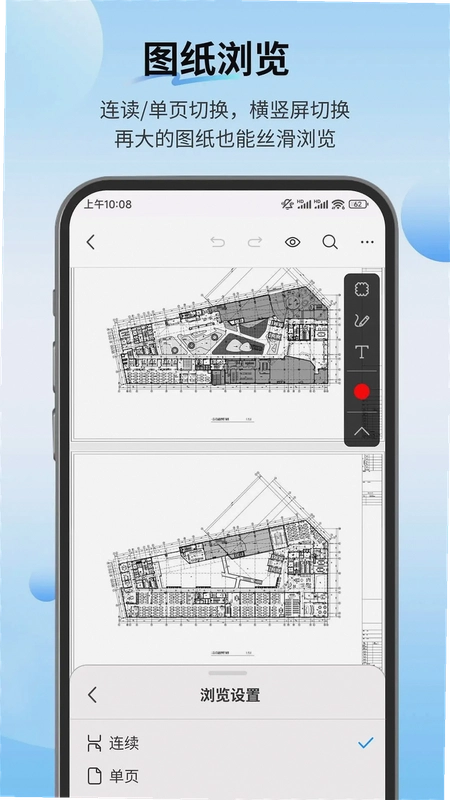

做工程的朋友手机里总得有个能打开图纸的工具，但普通PDF阅读器看个文字还行，一遇到大尺寸的CAD导出的图纸，缩放、拖动就卡得不行，更别说量个距离、标个注释了。最近我一直在用PDF快速看图，它跟那些通用阅读器完全是两码事，打开一张几十MB的矢量图，切换图层、框选局部都很跟手，没有那种转圈圈的等待感。整个界面也是围绕看图、测图这两个高频动作来设计的，没有杂七杂八的广告推送，打开就是文件列表，最近看过的图纸会按时间排好，找起来很省事。对于需要频繁核对尺寸的现场人员来说，手机和平板上的操作效率基本能顶半个电脑。下面把我这几天的实测体验、常见问题处理办法，以及一些使用技巧都整理出来，给正在找PDF快速看图软件的同行做个参考。

PDF快速看图免费版和付费版差别大吗？哪些功能真正值得解锁？

1.我特意把免费版用了两天，又开了一个月会员对比。免费版能打开PDF和大部分图纸文件，基础的缩放、平移、翻页都不受限，用来应急看个图完全没问题。但它的测量工具是锁住的，点击量距会弹窗提示需要开通会员，标注功能也只能用最基础的矩形框，云线、引线这些快捷批注都用不了。

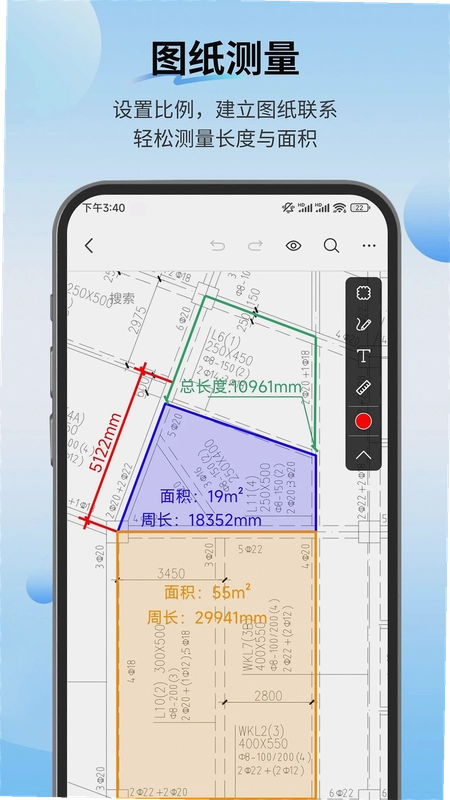

2.付费版解锁的是全套测量和批注工具，我最看重的是面积测量和连续测量。在图纸上沿着墙体或者管线点一圈，能直接显示出闭合区域的面积，单位还能在毫米、厘米、米之间切换，这个在现场核对土建尺寸时特别实用。标注方面，云线功能可以直接圈出变更部位，配合文字引线写备注，发给同事不用再截图加红圈了。

3.如果你只是偶尔看看图纸，免费版足够用；但要是天天跟图纸打交道，测量功能几乎是刚需，会员费折算下来一天也就几毛钱，相比拿卷尺去现场比划，省下的时间成本其实更划算。建议先用免费版确认软件打开你的图纸不卡顿，再决定是否付费。

PDF快速看图怎么调比例？测量数据不准确怎么排查？

1.刚用的时候我也遇到过测量的长度跟图纸标注对不上，后来发现是比例没设置对。打开一张图纸后，点击底部工具栏的“测量”图标，在弹出的菜单里选“比例设置”，默认可能是1:1，但很多设计院出的图纸打印出来并不是按1:1的，需要你手动校准。

2.最简单的校准方法是：先在图纸上找到一段带有实际尺寸标注的线段，比如轴线间距标着“6000mm”，然后点击“比例设置”里的“手动校准”按钮，接着在图纸上沿着这段线段的两个端点各点一下，软件会让你输入这段线的实际长度，输入6000并确认，之后所有的测量结果就都按这个比例来算了。

3.如果校准后测量数据还是不准确，可以检查一下图纸页面是否被缩放过了。有时候我们在看图时双指放大了页面，测量的结果会受视图缩放影响，所以建议测量前先点击右上角的“适应屏幕”按钮，让图纸恢复原始显示比例，再重新进行校准和测量。另外，极少数情况下图纸本身是倾斜的，测量斜线长度时误差会偏大，这时候需要旋转图纸让测量线段尽量水平或垂直，减少取点误差。

PDF快速看图能转CAD吗？文件怎么传到手机或平板上？

1.很多人会问能不能把PDF图纸转成CAD文件再编辑，实测下来，PDF快速看图本身是不带PDF转CAD功能的，它的定位是看图、测图和批注。如果你需要把PDF转成可编辑的DWG文件，得借助电脑端的转换工具，比如用“CAD快速看图”的PC版本，或者一些在线转换网站，转换后再把DWG文件传到手机里用这款软件打开查看。

2.关于文件传输，PDF快速看图内置了云盘空间，这点对多设备办公很友好。在电脑上打开官网下载PC版，登录同一个账号，把图纸上传到云盘，手机端打开软件就能在“云盘”标签页看到文件，直接在线打开，不用每次都用数据线连电脑拷文件。我试过传一个120MB的图纸，WiFi环境下大概十几秒就同步好了，打开速度也很快。

3.如果你不想用云盘，也可以通过微信、QQ把PDF文件发送到手机，然后用“其他应用打开”选择PDF快速看图，文件会自动存入“本机文件”的接收目录里。有一点要注意：微信传输的文件有时候会被压缩，建议接收后检查一下文件大小是否和原文件一致，如果变小了，重新发送一次或者改用云盘传输更稳妥。

PDF快速看图会员手机用有什么功能？云线标注和文字批注怎么用？

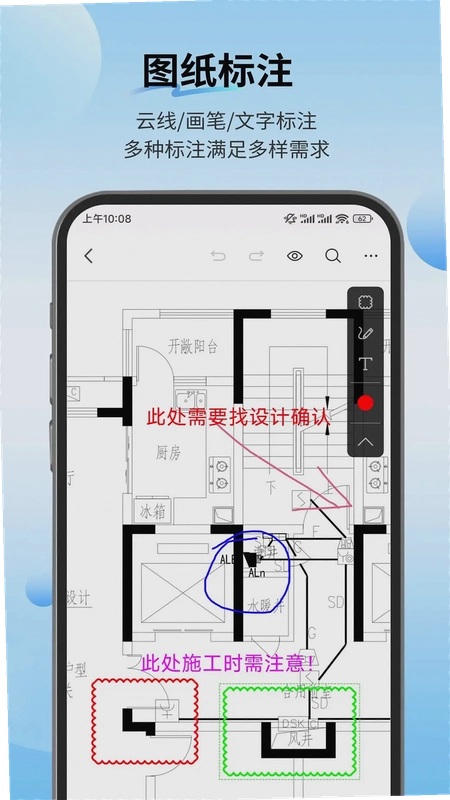

1.会员功能在手机端的体验很完整。云线批注是工程圈标注变更最常用的工具，点击底部“批注”按钮，选择“云线”，然后在图纸上沿着要突出的区域画一圈，松手后会自动生成一条闭合的云线，中间可以添加文字说明，比如“此处墙厚改为200”。这个功能在给现场工人交底时特别清楚，不会像打电话说半天都说不明白。

2.文字批注和引线文字也是会员专属。点击“文字”工具，在图纸上点一下就会出现输入框，可以调整字体大小和颜色；引线文字则适合指向某个具体的构件，先点引线起点，再拖动到目标位置，输入说明文字，线上会自动带箭头。我通常在批注里写上日期和修改人姓名，这样多轮修改后也能分清是谁改的。

3.另外，会员还能使用椭圆、矩形、任意线等形状标注，画完可以调整线宽和透明度。这些标注会原样保存在PDF文件里，下次用电脑打开也能看到，不会丢失。如果你经常需要把批注后的图纸发给甲方或监理，这个功能能省去很多重复沟通的时间。

PDF快速看图安卓版和苹果版体验有区别吗？存储权限大不大？

1.我手头有一台安卓手机和一台iPad，两边都装了PDF快速看图，整体功能基本一致，但有些细节差异。安卓版在文件管理上更开放，可以直接访问手机根目录下的任意文件夹，方便导入从邮件或浏览器下载的图纸；iPad版受系统沙盒限制，只能打开“文件”App里共享的文件，稍微麻烦一点，但可以通过“文件”App导入。

2.存储权限方面，安卓版首次启动会申请读取存储空间的权限，这是为了扫描你本地已有的PDF文件，如果你不想让它扫描所有文件，可以在系统设置里改成“仅允许访问媒体文件”或关闭存储权限，软件仍能正常打开你手动导入的图纸。实测关闭存储权限后，只是不能自动扫描文件夹，手动打开文件不受影响。

3.内存占用上，我用一台运行内存只有4GB的旧安卓手机测试，打开一个50MB的图纸后，后台占用大约在300-400MB，流畅度依然不错，没有明显卡顿。不过如果同时打开多个图纸，内存占用会叠加，建议看完一个就关闭一个，避免手机变慢。

用户答疑：PDF快速看图常见问题汇总

问题：PDF快速看图怎么把批注保存下来发给别人？

答案：批注后点击右上角的“保存”按钮，软件会生成一个新的PDF文件，保存在“本机文件”的“已标注”文件夹里。你可以直接通过微信分享这个文件，对方用任意PDF阅读器都能看到标注内容，即使对方没装这个软件也没关系。

问题：云盘空间有多大？上传文件有大小限制吗？

答案：免费用户有1GB云盘空间，单个文件最大不能超过200MB，会员用户空间会提升到10GB，单文件限制也放宽到500MB。对于大多数工程图纸来说，200MB足够用了，如果文件实在太大，可以拆分成多个PDF再上传。

问题：PDF快速看图在电脑上能下载使用吗？和手机端数据能同步吗？

答案：能，官方提供了Windows和Mac版本，在官网就能下载。电脑端登录同一个账号后，可以通过云盘同步图纸和批注记录，我在办公室电脑上批注的图纸，回家用手机打开云盘，能直接看到批注内容，同步很及时，不用手动传输文件。

问题：为什么我用测量工具量出来的长度单位是英寸？

答案：在测量设置里默认长度单位可能是根据图纸属性自动识别的，你可以点击“测量”工具下的“单位设置”，手动切换成“毫米”或“米”。如果图纸是国外设计院出的，可能默认就是英寸，切换后记得重新校准比例，不然数值会偏差很大。

实测教程：用PDF快速看图量取图纸面积和长度
