ESXi网络配置怎么弄?分布式交换机与VLAN配置实战

发布时间:2026/5/27 11:35:24来源:佚名

ESXi网络配置是搭建虚拟化平台的基础工作,网络设置不当会导致虚拟机无法联网、集群间无法通信等问题。ESXi网络配置包括哪些内容?本文详细介绍ESXi中标准交换机、分布式交换机的配置方法,以及VLAN标记和链路聚合的实战技巧。

资源下载:点击下载

复制上方链接到浏览器下载HPE Synergy专属ESXi镜像文件。

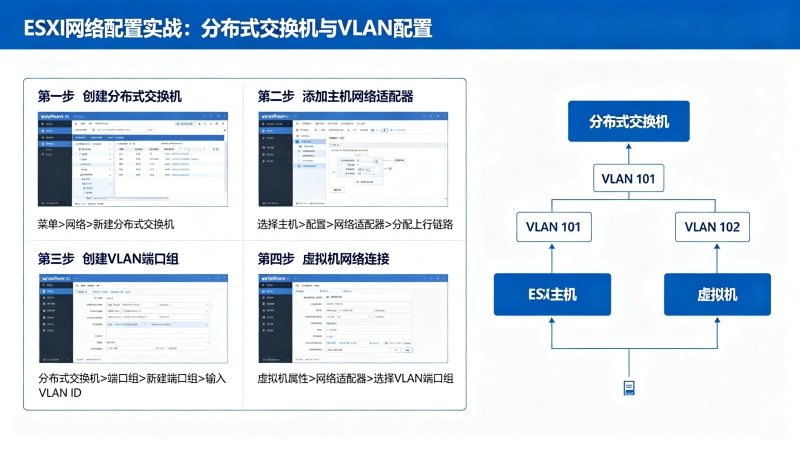

ESXi网络配置怎么弄?分布式交换机与VLAN配置实战

一,ESXi网络核心概念

ESXi网络中有三个核心概念:物理网卡(vmnic)、虚拟交换机(vSwitch)和端口组(Port Group)。物理网卡是服务器连接物理网络的桥梁;虚拟交换机在vmnic之间转发流量;端口组是虚拟机网卡连接的逻辑网络标签。

一个标准虚拟交换机可以连接多个物理网卡(需要配置链路聚合LACP),一个vSwitch可以有多个端口组,每个端口组有不同的VLAN ID。

二,标准交换机配置步骤

第一步:添加虚拟交换机。vSphere Client→「主机配置」→「网络」→「虚拟交换机」→「添加标准虚拟交换机」,选择要关联的物理网卡vmnic。

第二步:创建端口组。在同一vSwitch上创建多个端口组,每个端口组配置不同的VLAN ID。例如管理网络用VLAN 100,生产网络用VLAN 200,存储网络用VLAN 300。

第三步:配置VMkernel接口。VMkernel是ESXi主机用于管理、vMotion、存储流量的特殊接口。在「VMkernel适配器」中为不同流量创建独立的VMkernel端口,并绑定到对应端口组。

三,分布式交换机的优势与配置

分布式交换机(VDS)是企业级虚拟化环境的推荐方案。相比标准交换机,VDS可以在整个数据中心级别统一管理网络配置,实现网络策略一致性、链路聚合统一配置和NetFlow等高级功能。

配置VDS需要vCenter Server。先在vCenter中创建分布式交换机,然后添加ESXi主机、创建分布式端口组。VDS的uplink冗余配置LACP后,同一VDS连接多个物理网卡,实现路径冗余和负载均衡。

四,VLAN标记配置

虚拟局域网(VLAN)可以在同一物理网络中隔离不同用途的流量。ESXi支持三种VLAN模式:VLAN Trunk(允许通过多个VLAN Tagging)、VLAN ID(仅允许特定VLAN通过)、None(不使用VLAN)。

在端口组中配置VLAN ID:在端口组属性中设置VLAN ID。如果设置为4095则启用VLAN Trunk模式,所有带VLAN Tagging的流量都能通过。

五,网络链路聚合配置

链路聚合(LACP)可以将多个物理网卡绑定为一个逻辑聚合口,提升带宽和冗余。配置LACP需要物理交换机端配合配置LACP聚合组。

ESXi端LACP配置:在VDS中选择「配置LACP」,将多个vmnic加入LACP组;在物理交换机端创建LACP聚合端口,配置为主动模式。

总结

ESXi网络配置是虚拟化运维的基本功。生产环境推荐使用分布式交换机(VDS),便于统一管理和策略下发。网络故障排查从物理链路、VLAN配置、端口组绑定三个层面逐步排查,定位问题环节后针对性解决。
