PowerDesigner数据库建模与设计工具

PowerDesigner是很多老牌开发团队和DBA工作台上离不开的数据库建模工具，尤其在做数据中台、ERP系统或者金融级业务库设计时，它的价值非常明显。简单说，它能帮你在写代码之前，先把表结构、主外键关系、索引策略甚至存储过程都规划清楚，避免后期因为字段冗余或关联混乱而返工。

实际用起来，最直观的感受是它的“双模型”机制：先画概念模型（CDM）跟业务方确认逻辑，再转成物理模型（PDM）去适配具体的数据库，比如Oracle、SQLServer、MySQL。这一套流程下来，需求变更时只需要改CDM，重新生成PDM就行，不用手动去同步几十张表的字段，省下的时间非常可观。

同时它还自带逆向工程能力，能直接连上现有数据库把表结构导入成模型，接手老项目时快速梳理库表关系非常有用。另外，团队协作时可以把模型拆分到不同包，配合版本控制工具管理变更记录。对于正在为复杂数据关系头疼的开发者来说，PowerDesigner能给的是一种“先想清楚再动手”的安全感。

用PowerDesigner画ER图，是不是比Visio更专业？

画ER图确实是PowerDesigner的核心用途之一，但它的专业性和Visio完全不在一个维度。Visio更像通用的绘图板，所有图形都得手动绘制，而PowerDesigner的ER图是“活”的，图形背后直接绑定字段类型、长度、约束、默认值。

实际操作路径是：新建模型→选择PhysicalDataModel→点击Palette工具栏的Table图标→在画布单击放置表→双击表打开属性窗口→在Columns页签填写字段。整个过程类似填写Excel表格，但每张表都会自动生成主键图标、外键连线，连线的拐点和标注也都能调整。

对比下来，PowerDesigner真正强的地方在于正向和逆向工程。正向是从模型直接生成建表SQL脚本，逆向是从数据库或者SQL脚本文件反向生成模型。这样一来，ER图永远不会和实际库表脱节。Visio画出来的图更多是“给人看的”，但PowerDesigner的图是“给数据库用的”，两者职能完全不同。

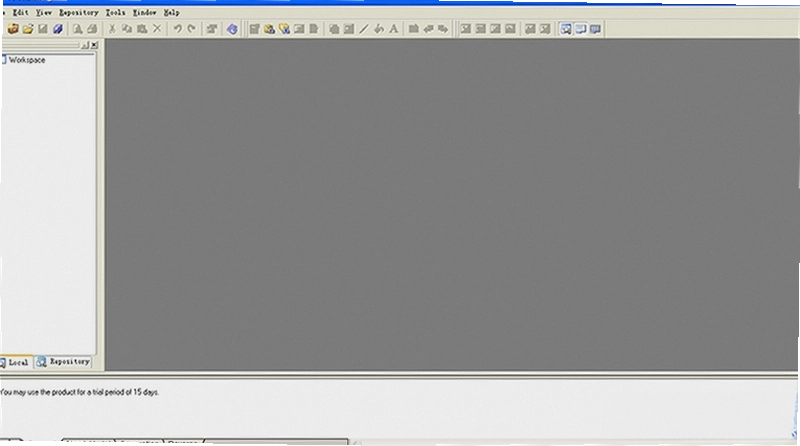

有一点需要留意：PowerDesigner的界面偏工具化，工具栏密度高，新手初上手可能要花半天熟悉各种图标和菜单布局，不像Visio那样开箱即用。但一旦习惯了它的操作节奏，画ER图的效率会明显高出不少。

PowerDesigner的物理模型和概念模型，到底该怎么配合用？

很多刚接触PowerDesigner的人会困惑，为什么非要分概念模型和物理模型，直接画表结构不就行了？其实这两个层次解决的是不同阶段的问题。概念模型（CDM）是站在业务视角描述“有哪些实体、实体之间什么关系”，比如“一个客户可以下多个订单”，这里不需要关心数据库用哪种类型存储日期。

物理模型（PDM）则是站在实现视角，把实体变成表，把关系变成外键，把属性变成字段，同时还要考虑索引、分区、约束等细节。PowerDesigner允许你在CDM和PDM之间来回转换，操作路径是：Tools→GeneratePhysicalDataModel，选择目标数据库类型即可生成。

实际做项目时，我习惯先和产品经理用CDM确认业务边界，因为CDM里的M:N关系可以直接显示，业务人员看得懂。确认无误后再生成PDM，然后根据性能需求调整索引和字段类型。如果后期需求变了，比如订单表要增加一个“配送方式”字段，我只需要在CDM中给“订单”实体加一个属性，再重新生成PDM，PowerDesigner会尽量保留已设置的物理属性，不会全部推翻重来。

这套工作流最大的好处是：设计文档和数据库结构永远保持同步，不会出现架构师画的图跟开发实际建的表不一致的情况。

PowerDesigner怎么导入SQL脚本生成PDM？

接手别人留下的数据库时，手头往往只有一份SQL建表脚本，没有设计文档。这时候用PowerDesigner的逆向工程功能，可以快速把SQL脚本还原成可视化模型。

具体操作：打开PowerDesigner→选择File→ReverseEngineer→Database，在弹出的对话框里选择数据库类型（比如MySQL5.0），然后选择“UsingScriptFiles”，找到你的SQL文件，点击确定。稍等片刻，PowerDesigner就会解析出所有表、视图、索引以及外键关系，并自动生成一份PDM。

如果SQL脚本不规范，比如缺少主键声明或者外键约束，生成的模型会缺少部分关系。这时候你需要手动补充。建议在逆向之前先检查脚本，确保每张表都有主键，外键字段类型一致，否则生成的PDM可能有大量警告信息。

另外，PowerDesigner也支持直接连接数据库进行逆向，路径是：Database→ConfigureConnections，配置好ODBC数据源即可。这种方式适合直接操作线上测试库，但前提是网络权限允许。

导入完成后，建议用Model→CheckModel功能做一次完整检查，它会列出所有遗漏的外键索引、字段类型不匹配等问题，方便你一次性修正。

PowerDesigner的逆向工程不仅仅能导入SQL脚本，它还支持从ODBC数据源直接读取数据库结构。很多DBA在优化慢查询时，会先用这个功能把生产库的表结构逆向成PDM，然后分析索引和关联字段，比直接在命令行里敲desc要直观得多。

PowerDesigner工具栏不见了，怎么找回来？

使用PowerDesigner时，偶尔会遇到工具栏消失的情况，尤其是误操作点到了“关闭”按钮，或者屏幕分辨率变化导致布局错乱。工具栏消失不等于功能被删除，只是暂时隐藏了。

找回方法很简单：在菜单栏空白处点击鼠标右键，会弹出一个下拉列表，里面列出了所有可用工具栏，勾选Palette和Layout这两个选项，画ER图常用的表、视图、关联线等工具就会重新出现。

如果是右侧的Output窗口或Browser树不见，可以通过View→Output或View→Browser来恢复。这些窗口默认停靠在界面边缘，如果你拖动后不小心关闭了，也可以通过菜单栏重新打开。

还有个小技巧：如果整个界面布局都乱了，可以尝试删除工作区配置文件，路径通常在C:\Users\用户名\AppData\Roaming\Sybase\PowerDesigner12.5下，删除后重启软件会恢复默认布局。但注意，这个操作也会重置你自定义的菜单和快捷键设置，操作前最好备份一下。

日常使用中，建议把常用工具栏固定在界面顶部，不要随意拖动，避免误操作。

PowerDesigner的工具栏其实是可以高度自定义的。你可以通过Tools→CustomizeToolbars，把自己常用的命令拖拽到某个工具栏上，比如把“生成SQL”和“检查模型”放在一起，操作效率会提升不少。

PowerDesigner快捷键一览，掌握后操作效率翻倍

快捷键虽然不多，但胜在实用。尤其是Ctrl+Shift+X，生成SQL脚本时不需要一层层点菜单，直接弹出对话框，选择数据库类型和输出路径即可。Ctrl+Alt+C做模型检查也很快，能在保存之前发现大部分设计错误。

如果你用惯了键盘操作，还可以在Tools→KeyboardShortcuts里自定义快捷键，把常用的操作绑定到顺手的位置，比如Ctrl+1切换指针工具，Ctrl+2切换到Table工具，画图时会流畅很多。

PowerDesigner数据库建模工具的硬件配置门槛高吗？

PowerDesigner12.5是2007年前后的产品，对硬件的要求并不高，哪怕是十年前的电脑也能流畅运行。不过，当你打开包含几百张表的模型，并且进行整体检查或生成SQL时，内存占用会明显上升，8GB内存能保证较好的体验。

另外，PowerDesigner12.5对高分屏的适配一般，如果你用的是4K显示器，界面文字可能会显得偏小，需要手动调整系统DPI缩放。这是老软件的常见问题，不影响核心功能。

同类数据库建模工具推荐，哪款更适合你？

如果你所在的公司已经在用Sybase系列产品，PowerDesigner的集成度自然最高。如果追求现代界面和更低的入门门槛，NavicatDataModeler是个不错的替代。要是预算有限，DbSchema的免费版也能满足很多中小项目的需求。

每个工具都有自己的强项，建议根据自己的数据库类型、团队规模和项目复杂度来选择。但如果你需要处理超大型模型，并且希望保留高度可定制的脚本生成能力，PowerDesigner依然是绕不开的选项。

PowerDesigner使用体验答疑：常见问题与真实短板

前面说了很多优点，但PowerDesigner也有一些地方让人又爱又恨。这里整理几个大家问得最多的问题，顺便把吐槽点也一并说出来，帮你全面了解这款软件。

问题：PowerDesigner能不能在Mac电脑上运行？

答案：PowerDesigner12.5没有官方Mac版本，如果你用的是Mac，只能通过虚拟机或者Wine来运行，操作体验会打折扣。而且老版本在虚拟机里对网络和USB设备的支持不太稳定，建议还是准备一台Windows电脑，或者使用远程桌面连接Windows服务器。

问题：PowerDesigner从CDM转PDM时，字段类型映射不准怎么办？

答案：这是常见问题，因为每个数据库的字段类型有差异。PowerDesigner允许你手动调整映射关系，在CDM的实体属性中，选择DataType，然后点击后面的“...”按钮，打开类型映射编辑器，可以指定不同DBMS下的对应类型。另外，在生成PDM时，也可以选择“CheckConsistency”选项，提前检查出潜在的类型不匹配。

问题：PowerDesigner生成的SQL脚本能直接在MySQL8.0里运行吗？

答案：12.5版本对MySQL8.0的支持并不完全，因为8.0引入了一些新的语法特性。生成的脚本可能需要手动修改，比如字符集设置、索引命名规则等。建议生成后仔细检查，尤其是外键约束部分。如果项目大量使用MySQL8.0，最好还是用官方Workbench或者更新版本的建模工具。

问题：PowerDesigner在低配电脑上会不会很卡？

答案：如果是几百张表的大模型，在低配电脑上确实会有明显卡顿，尤其是打开文件或执行完整检查时，CPU占用会飙高。另外，软件本身是32位程序，在64位系统上通过WoW64运行，内存占用超过2GB容易崩溃。建议在Windows10专业版上开启“大地址”模式，或者尽量减少同时打开多个模型。

问题：PowerDesigner的界面是不是太老旧了？

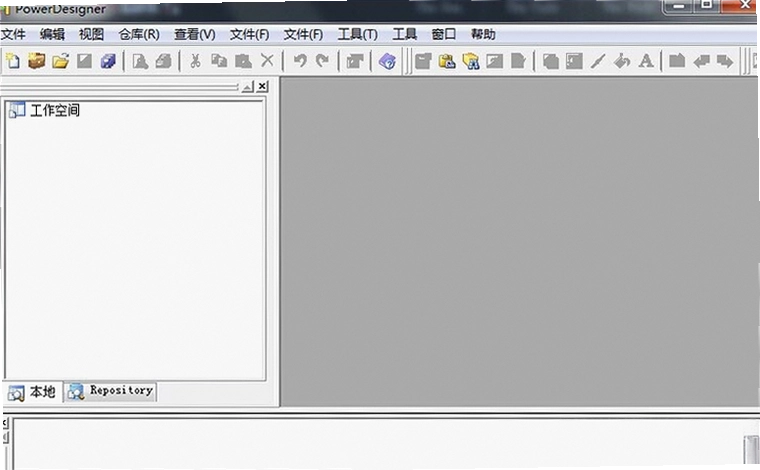

答案：确实，12.5的界面还是XP时代的风格，图标和布局偏传统。如果你很在意视觉体验，可能需要花点时间适应。不过，功能上并没有因为界面老旧而有所缺失，很多老工程师反而更喜欢这种信息密度高的布局，所有工具一眼就能看到。

问题：PowerDesigner怎么把PDM导出成图片发给别人看？

答案：可以先用Ctrl+A选中全部对象，然后通过Edit→CopyAsImage把模型复制成图片，再粘贴到画图或Word里。也可以使用File→SaveAs，选择图片格式保存。不过，图片导出时中文注释可能显示为乱码，需要将系统字体设置为中文字体才能解决。

最后说一个实测中的短板：PowerDesigner在安装时可能会要求注册ActiveX控件，如果系统权限受限，安装过程会报错。此外，软件在Windows10上偶尔会出现启动画面卡死的情况，必须到任务管理器里结束进程再重启。这个问题没有彻底修复的补丁，只能通过兼容模式运行来缓解。

总的来说，PowerDesigner12.5在数据库设计领域的地位依然稳固，但老旧的代码和界面也让它在面对新一代操作系统时显得力不从心。如果你需要的是稳定可靠、功能强大的建模工具，并且能接受它的复古风格，那它依然值得一试。
