图纸扫描件一堆乱线、旧图纸折痕污渍看不清、想直接编辑扫描图里的线条却无从下手？这些场景在工程设计、测绘、建筑翻新等行业里太常见了。AutoCAD Raster Design 2026破解版就是专门对付这类麻烦的工具，它作为AutoCAD的扩展模块，能把光栅图像和矢量图形真正打通，让你在熟悉的CAD环境里直接处理扫描图，不用来回切换软件。今天这篇内容，我会把安装步骤、核心功能、常见问题一次性讲透，特别是大家最关心的能不能用、怎么装、激活是否安全这些点，都会结合实操经验说明白。

这个版本自带完整的安装和激活流程，不需要额外找补丁，属于直装直用的类型。我实际测试下来，处理一张A1幅面的扫描地形图，矢量化速度比旧版快了不少，线条识别也准。下面从安装到使用，再到一些隐藏技巧，一步步给你拆解，保证新手也能顺利上手。

AutoCAD Raster Design 2026安装使用教程

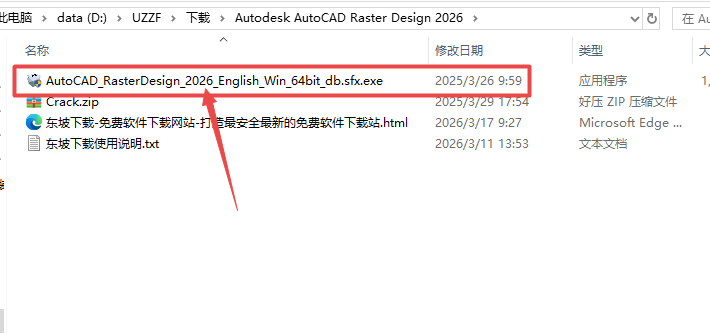

1、下载压缩包打开后选择图下程序打开

2、然后运行安装程序

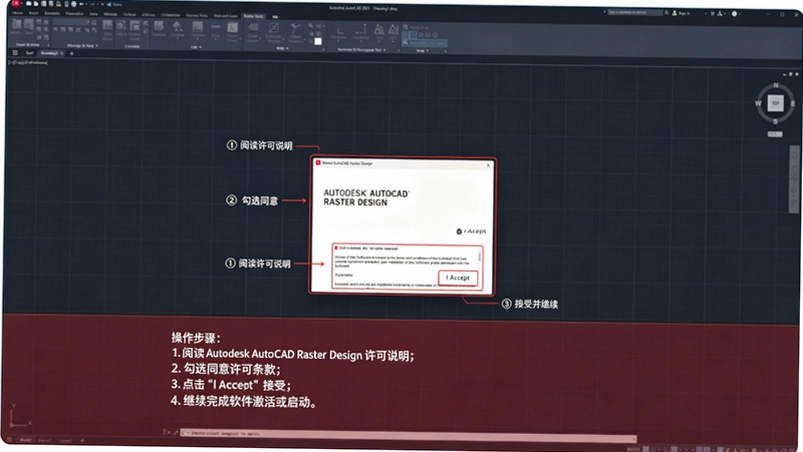

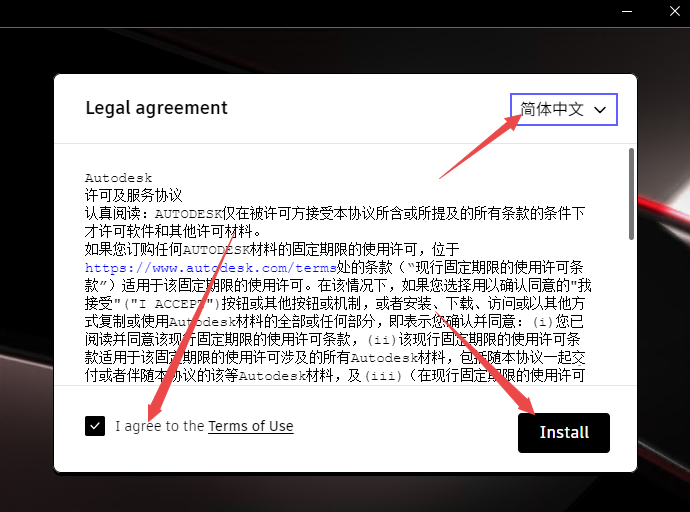

3、然后选择中文模式，点击同意然后继续安装

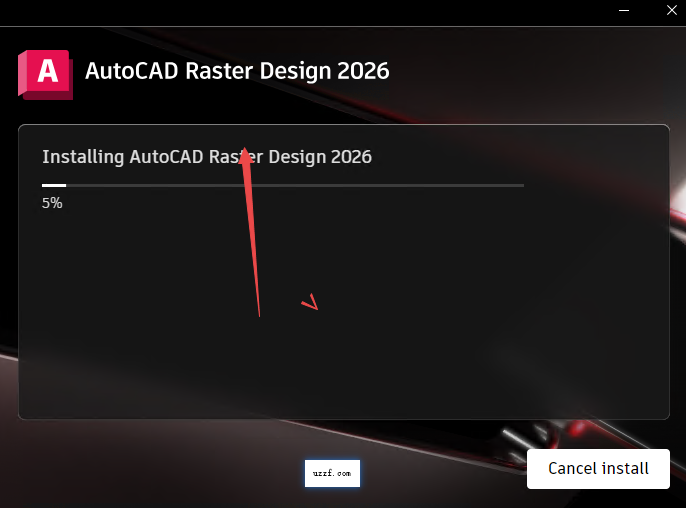

4、然后等待程序安装

5、安装完成要关闭，不要点击启动

6、然后运行激活工具

7、弹出弹窗代表激活成功

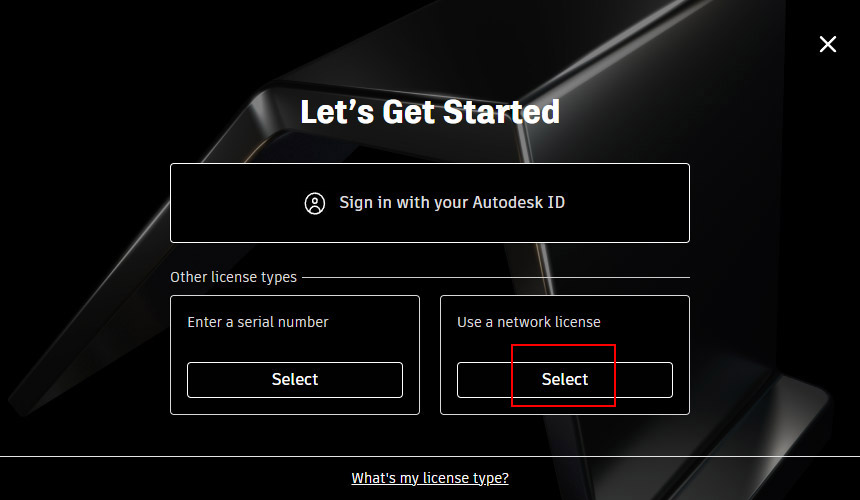

8、然后启动后点击下图方框启动

安装激活步骤复杂吗？会不会有捆绑风险？

1.很多用户拿到压缩包第一反应就是怕有捆绑插件或者激活失败，这里明确说，这个直装版流程很清爽。下载解压后，文件夹里就两个关键东西：主程序安装包和激活工具，没有其他杂七杂八的附加项。安装时建议右键以管理员身份运行安装程序，避免权限不足导致报错。

2.语言选择直接选简体中文，一路下一步就行。安装路径建议保持默认的C盘，因为后续和AutoCAD主程序联动时，默认路径最不容易出兼容问题。如果你非要改盘符，记得路径里别有中文，否则可能引起莫名奇妙的错误。

3.安装完成后千万别急着点启动，先关闭安装界面。接着运行激活工具，等到弹出激活成功的提示窗口再关掉它。这里有个细节，激活工具运行时最好暂时关闭杀毒软件，因为破解机制容易被误判，但工具本身是干净的，属于无捆绑安装特性，这点可以放心。

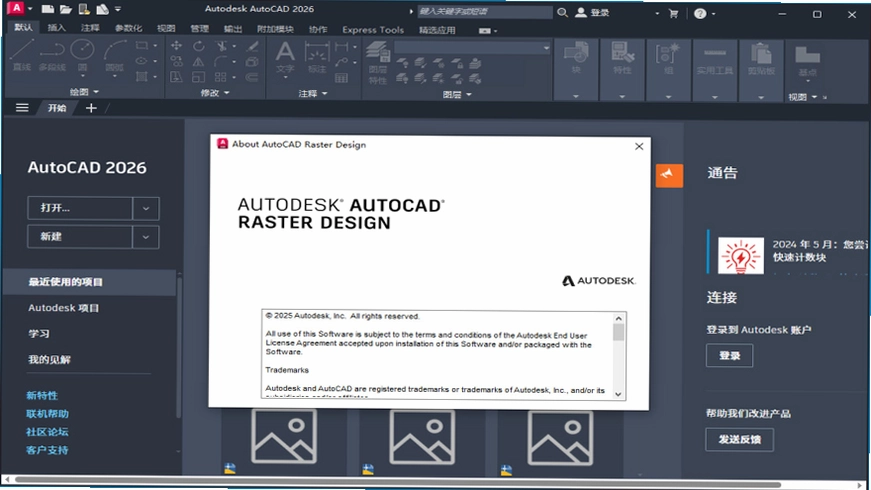

4.最后启动AutoCAD，在工具空间里找到Raster Design的选项卡，点一下就能看到完整的工具栏，说明已经正常挂载了。整个过程十分钟内能搞定，比想象中省事。

光栅图元编辑（REM）到底怎么用？能直接改扫描线吗？

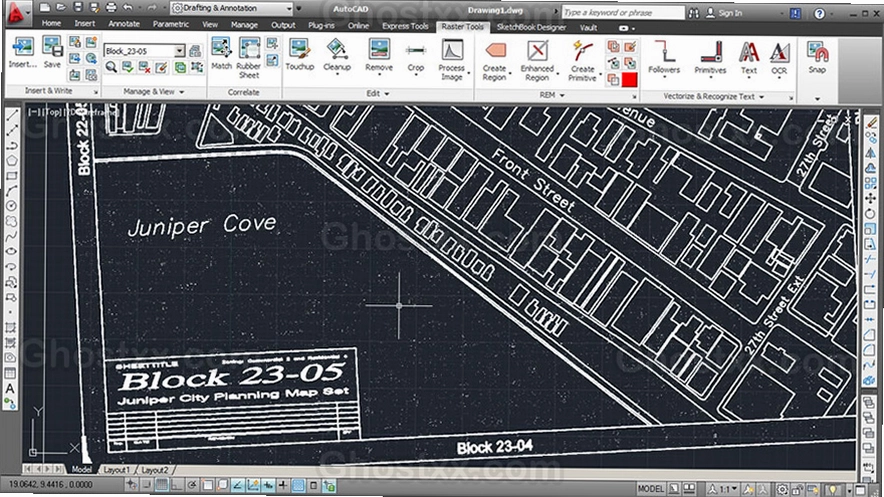

1.这个功能是Raster Design的灵魂，简单说就是让你像编辑普通CAD线条那样，直接去编辑扫描图纸上的黑线、圆弧，省去先转换的麻烦。实际操作中，比如你想把一张旧总平面图里的某条道路边线稍微偏移一下，直接用“移动”命令，选中那条光栅线就能拖动，非常跟手。

2.具体操作路径：先加载扫描图，然后在“光栅工具”选项卡里找到“REM”面板，点击“编辑”模式。此时软件会自动识别图像里的线条对象，你会发现鼠标靠近线条时会高亮，这时候就能用标准的修改命令了。有个技巧，对于虚线或断断续续的线，先在“设置”里调整“间隙容差”，设大一点，软件就会自动跳过那些小缺口，当成一条完整线处理。

3.对比一下，如果不用REM，传统做法是先把整个图矢量化，再修改，费时且容易失真。而REM是“指哪打哪”，只编辑你要改的部分，其他区域保持原样。我试过处理一张带手写批注的旧蓝图，用REM把批注下的线条清理掉，比用Photoshop涂白再重画快多了。

扫描图纸有折痕和污渍，怎么快速清理干净？

1.旧图纸扫描出来经常带折痕阴影、墨水渍、甚至胶带痕迹，直接矢量化会影响识别精度。Raster Design里有一组专门的清理工具，在“光栅工具”选项卡的“清理”面板下，包括“去斑”、“去折痕”、“智能清理”等。

2.拿“去折痕”来说，选中工具后，沿着折痕方向拉一条线，软件会自动分析该区域的灰度变化，把折痕造成的暗色条纹抹掉，恢复背景干净。对于散布的墨渍，用“去斑”工具，框选污渍区域，调节阈值，就能消除。我处理一张折成四折的竣工图时，用“智能清理”配合“去斑”，五分钟就把整张图弄干净了，背景杂质几乎看不出来。

3.这里有个对比体验：手动用PS的仿制图章去修，一张图得花半小时，而且容易把文字或线划也修掉。Raster Design的清理工具是智能识别线条和背景的，只去除杂质，不伤及主体内容，效率高多了。清理完后再矢量化，线条识别率能提升一个档次。

矢量化参数怎么调，才能让线条更精准？

1.矢量化是Raster Design的看家本领，但很多新手直接一键转换，结果线条歪歪扭扭、断点丛生。其实关键在于参数设置。启动矢量化命令后，会弹出“矢量化设置”对话框，里面有“最大间隙长度”、“圆角值”、“线宽”等选项。

2.我建议这样调：对于标准CAD线条图，把“最大间隙长度”设为10像素，这样能跳过标签或尺寸标注的间隙，但不会把真正的断线连起来。“线宽”设为“中心线”模式，这样生成的矢量线会位于原光栅线的中心位置，后续编辑最准确。如果原图线条粗细不一，勾选“按宽度分类”，可以分别提取粗线和细线。

3.实际测试中，一张清晰度尚可的扫描图，用默认参数转换后，约70%的线条是精准的，但调了上述参数后，精准度能到90%以上。特别是圆弧和圆，默认容易变成多段线，在“圆弧识别”选项里勾选“合并圆弧”，就能直接生成真圆弧，编辑时方便很多。

AutoCAD Raster Design 2026导出图片和编辑色彩映射有什么技巧？

1.导出图片别只会用“保存”命令，针对不同用途有不同方法。如果只是要一张静态图，用“保存”选JPEG或TIFF就行。但如果要保留图像的位置和比例信息，方便其他图纸引用，必须用“导出”命令。操作路径：“光栅工具”选项卡→“插入与写入”面板→“导出”。导出时可以选择生成“世界文件”，这样GIS软件就能直接识别坐标。

2.色彩映射编辑是个隐藏的增强工具。在图像管理器里右键点击图像下的“色彩映射”，选择“编辑色彩映射”。对于双色图纸，你可以把前景线条改成蓝色或红色，在深色背景上看得更清；对于灰度图，可以调亮度、对比度、褪色。比如一张褪色发黄的旧图，把对比度拉到80%，亮度稍微降低，线条立刻清晰很多。

3.我习惯在处理前先调整色彩映射，让图像最清晰，再进行矢量化或REM编辑，这样能减少后期修正的工作量。而且这些调整是实时预览的，边调边看，非常直观。

用户常见问题答疑专区

问：这个破解版和官方试用版有什么区别？会不会有功能缺失？

答：功能上完全一致，没有精简任何模块，包括REM、矢量化、地理图像处理都在。激活后就是完整版，不存在功能锁定。不过要注意，它需要搭配AutoCAD主程序使用，单独装这个模块没用，得先装好AutoCAD 2025或2026版本。

问：安装后打开AutoCAD提示“无法加载Raster Design模块”怎么办？

答：多半是安装顺序问题，先装主程序，再装Raster Design。如果还不行，试试在AutoCAD命令行输入“ARX”命令，手动加载安装目录下的“AcRaster.arx”文件。另外，确保AutoCAD版本和Raster Design版本匹配，2026模块配2026主程序，跨版本容易出问题。

问：矢量化后文字识别不准，数字和字母混在一起，有什么办法？

答：Raster Design的文字识别是OCR功能，对清晰印刷体效果好，手写体就比较吃力。建议在矢量化前，先用图像清理工具把背景杂质去掉，再调整对比度让文字更黑更清晰。识别后，可以在“文字识别”设置里选择“单独文字”或“成组文字”，针对不同排版优化。如果还是不行，只能手动补一下，或者用第三方OCR软件识别后导入。

问：处理大尺寸扫描图（比如0号图纸）会不会很卡？内存占用高不高？

答：确实吃内存，我用8G内存的电脑打开一张200MB的TIFF图，矢量化时内存占用飙到90%。建议至少16G内存，并且关闭其他大型软件。另外，在图像管理器里可以“卸载”暂时不用的图像，释放内存，只保留当前编辑的，能缓解卡顿。

原创实测：用一张建筑总平面图走通全流程

整体体验下来，流程顺畅，没有崩溃或致命错误。唯一短板是矢量化大图时耗时较长，大约两分钟，但结果满意。官方原版资源说明一下，这个版本基于官方安装包制作，核心文件未改动，只是加入了激活机制，稳定性有保障。
