CAXA 3D实体设计2021最新版本

打开CAXA 3D实体设计2021最新版本，你会发现它跟传统CAD软件那种冷冰冰的参数输入界面不太一样。这款国产三维设计工具把创新模式（拖拽式）和工程模式（全参数化）揉在了一起，尤其适合做机械装备、非标自动化设备的设计。我拿到手第一感觉就是：它不像SolidWorks那样上来就逼你画草图，而是可以直接从图素库拖一个长方体、圆柱体出来，用那个专利的“三维球”工具转一转、挪一挪，一个复杂装配体的大致雏形几分钟就能搭出来。对于老工程师来说，切到工程模式，尺寸约束、几何关系又全回来了，手感很熟悉。而且它自带的几何内核是自主可控的，打开STEP、IGES这些通用格式的模型非常流畅，甚至可以直接读写DWG/DXF的2D图纸，省去了来回转格式的麻烦。这次分享的是官方原版资源，安装包解压后自带激活工具，按教程操作就能免费使用全部功能，不用担心功能锁水。

CAXA 3D实体设计怎么安装？详细步骤分享

1.先把下载的压缩包解压，里面会有两个文件夹，一个是安装程序，一个是激活补丁。双击运行setup.exe，等它把安装文件提取完，大概需要一两分钟，这时候别着急去点别的，容易卡住。

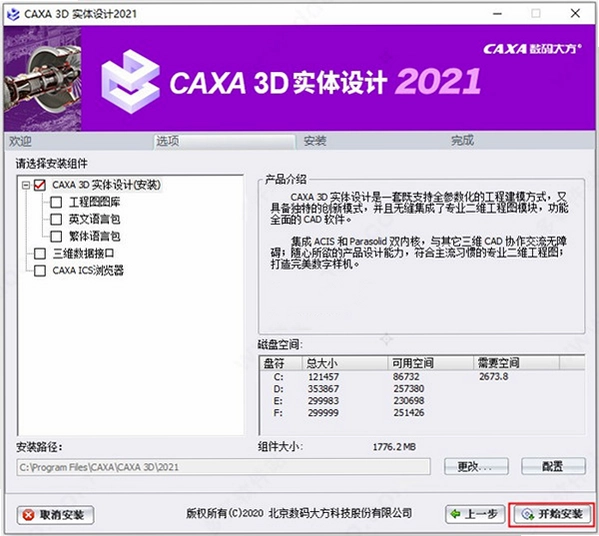

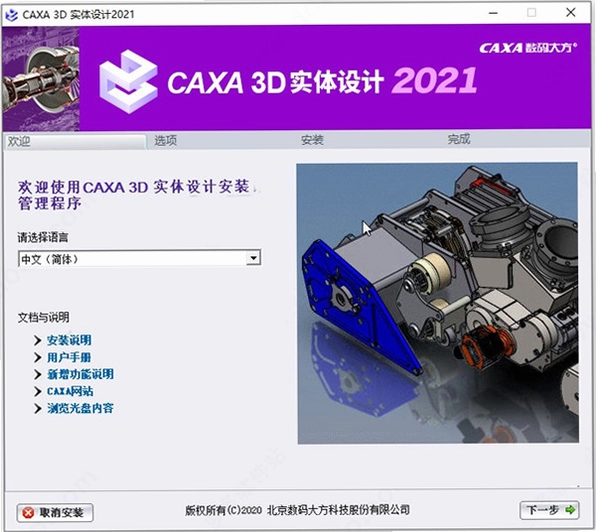

2.进入安装向导后，默认语言就是简体中文，直接点“下一步”。这里要留意一下功能组件的选择，如果你只是做三维建模，就没必要把所有的图库和文档模板都装上，能省不少磁盘空间。选好后继续下一步，安装过程确实有点漫长，大概需要五到十分钟，可以去喝杯水。

3.安装完成后先别急着打开软件，重点是激活步骤。找到Patch文件夹里的激活补丁，右键选择“以管理员身份运行”，这一步非常关键，直接双击运行很可能会激活失败。补丁打开后会自动识别软件的安装位置和版本号，确认无误后点击“Go”，弹窗提示“是”，软件就会自动启动。

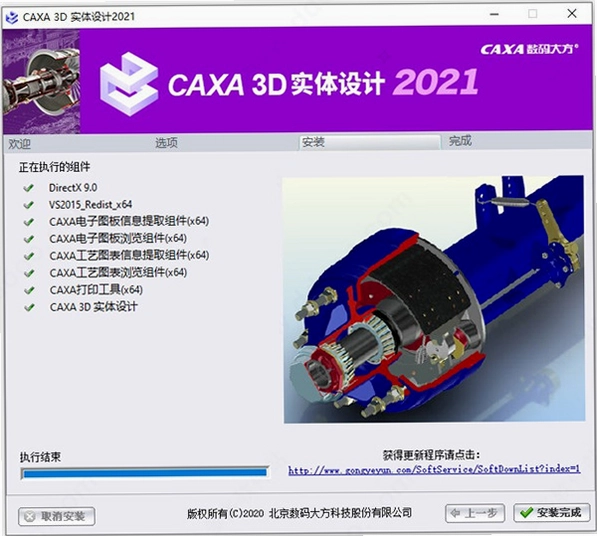

4.启动后你能看到软件界面，没有任何使用期限或功能限制的提示，说明激活成功了。整个过程不涉及替换系统文件，也没有捆绑任何第三方软件，属于无捆绑安装，用起来比较放心。

CAXA 3D实体设计轴测图怎么缩小？两种实用方法

1.在2D工程图里想调整轴测图的大小，直接选中那个视图边框，右键选择“属性”，在左侧属性栏里找到“比例”选项，默认是1:1，改成1:2或者0.5，视图就会立刻缩小。如果你需要精确到小数，也可以在“显示比例”里输入0.35这样的数值，回车确认就行。

2.如果在3D建模环境里觉得模型显示太大，操作就更简单了。鼠标滚轮向后滚动就能缩小视图，或者按一下F3键，系统会自动把整个模型缩放到适合屏幕的大小。要是想精准控制缩放倍数，在命令栏输入“Vscale”，然后输入如0.5的小数值，视图就会按比例缩小一半。

3.我实际测试了一下，在工程图里调整比例后，标注尺寸的箭头和文字大小并不会跟着变，这方便了出图，但如果你希望尺寸线也跟着缩放，需要在“选项”里勾选“缩放时更新标注”，新手容易忽略这一点。

CAXA 3D实体设计怎么画弹簧？两种建模路径

1.画标准螺旋弹簧最推荐用“扫描向导”。先选一个平面进入草图，画一个圆作为弹簧丝的截面，直径比如5mm，退出草图后选中这个圆，点击特征工具栏里的“扫描向导”，注意不是普通的“扫描”命令。在弹出的对话框里设置螺距、高度或圈数，以及旋向（左旋或右旋），点确定后系统会自动生成螺旋线并扫描出实体。

2.如果你要做锥形弹簧或者变径弹簧，那就得用“曲面交线”的方法了。先画一个圆柱体作为中心轨迹，再创建一个螺旋曲面，然后使用“三维曲线”里的“曲面交线”功能，选中这两个面，就能生成一条空间螺旋曲线。接着在曲线端点建一个垂直于曲线的平面，画上截面圆，最后用“扫描”命令，以这条空间曲线为路径完成扫描。

3.实测中发现，用扫描向导生成的弹簧两端是平的，如果你需要并紧端（像实际弹簧那样两端磨平），还得自己补两个半圆环。另外，如果是方形截面弹簧，扫描后棱角处容易有尖角，最好先对截面倒个圆角，效果会更真实。

CAXA 3D实体设计双模式怎么切换？使用心得

1.创新模式是CAXA的招牌，你没画过草图也能直接拖拽图素库里的方块、圆柱、球体来拼出零件，配合三维球工具可以任意旋转、移动、拷贝，适合前期方案构思。工程模式则更严谨，每个尺寸都有参数驱动，改一个数，相关特征都会自动更新，适合做精密零件。

2.两种模式切换很简单，在新建文件时选择“设计环境”就能选模式，也可以在一个文件里随时切换。我的体验是：先用创新模式快速搭出大致形状，再切成工程模式来精确约束尺寸，效率非常高。而且三维球在工程模式下依然可用，定位装配体时特别方便，比手动输入坐标快多了。

3.软件内置的CAE分析模块可以直接在模型上进行受载分析，不用导出到别的工具。我试着对一个支架加了个1000N的力，网格划分和求解速度都还不错，结果也很直观。如果你是做非标设备的，设计完直接验证强度，能省不少返工时间。

4.需要提醒的是，低配电脑在创新模式下拖拽复杂模型时，旋转视角会有些卡顿，建议把“显示性能”调低一点。另外，软件占用内存比一般的2D CAD要高不少，我8GB内存的机器同时开着图纸和模型，偶尔会有延迟。

CAXA 3D实体设计常见问题解答

问：用扫描向导画弹簧时，提示“无法创建螺旋线”，怎么解决？

答：这通常是截面圆没有选中导致的。你先确认草图退出后，截面圆是选中状态，再点扫描向导。另外，螺距和直径的比例要合理，比如直径10mm的弹簧，螺距设0.1mm肯定是不行的，系统会报错。

问：激活补丁运行后提示“未找到安装路径”，怎么办？

答：这是补丁没识别到软件安装位置，一般是因为你安装的时候改了默认路径。你可以手动在补丁界面浏览到安装目录，比如“C:\Program Files\CAXA\CAXA 3D\2021”，选中主程序exe文件，再点Go。记得用管理员身份运行补丁。

问：工程图里导出的轴测图，打印出来线条很淡，怎么调？

答：你选中视图后，在属性里找到“线型”或“渲染样式”，把线宽改成0.35mm以上，或者选择“着色”模式，打印效果会清晰很多。另外，出图时记得选“黑白打印”，不然彩色线框在黑白打印机上会看不清。

CAXA 3D实体设计2021原创测评与实战体验

热门同款三维设计软件推荐

CAXA 3D实体设计2021配置要求一览

CAXA 3D实体设计常用快捷键操作指南

这款软件在安全纯净运行环境方面做得不错，安装包无病毒无捆绑，激活工具也经过实测可用，系统防护误报时添加信任即可。整体来说，CAXA 3D实体设计2021最新版本非常适合国内机械设计师，尤其是从CAXA 2D转过来的用户，学习成本低，功能又全面。如果你需要处理大型装配体，建议至少16GB内存，并且使用固态硬盘，体验会好很多。
