浩辰cad教程入门

一、界面与基本操作

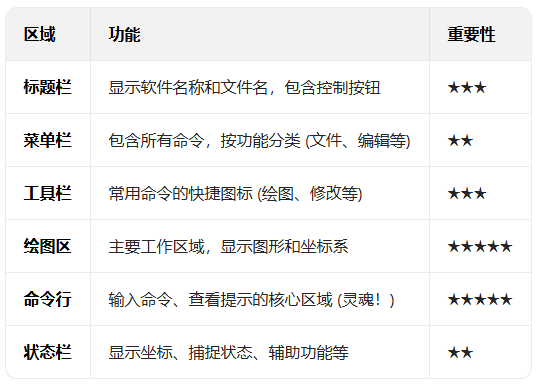

1. 界面布局

实用技巧：按Ctrl+9显示 / 隐藏命令行；按F12开启动态输入 (光标旁显示命令提示)

2. 文件操作

新建文件：

菜单：文件→新建

快捷键：Ctrl+N

命令行：输入NEW并回车

启动时选择公制模板 (gcad.dwt)，适合国内使用

保存文件：

菜单：文件→保存

快捷键：Ctrl+S

命令行：输入SAVE并回车

建议：养成每 15 分钟保存一次的习惯，防止意外丢失

二、基础绘图命令 (必学)

1. 直线 (LINE/L)

操作步骤：

1. 输入L并回车

2. 指定起点(鼠标点击或输入坐标)

3. 指定下一点(输入@100,0绘制水平100单位直线)

4. 继续指定点或回车结束

技巧：按F8开启正交模式，只能绘制水平 / 垂直线，非常实用

2. 圆 (CIRCLE/C)

操作方法：

圆心 + 半径：C 圆心点 半径

圆心 + 直径：C 圆心点 D 直径值

两点画圆：C 2P 点1 点2(两点为直径端点)

3. 矩形 (RECTANG/REC)

常用选项：

倒角：C 距离1 距离2(设置四角倒角)

圆角：F 半径(设置四角圆角)

宽度：W 线宽值(设置矩形边框宽度)

4. 圆弧 (ARC/A)

绘制方式：

三点法：指定起点→第二点→端点

起点 + 圆心 + 端点：A S 起点 C 圆心 E 端点

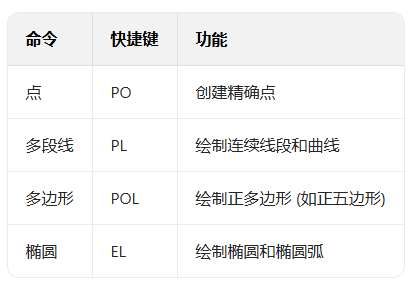

绘图命令速查表：

三、坐标系统与输入方法 (关键技能)

1. 绝对坐标

以 ** 世界坐标系 (WCS) 原点 (0,0)** 为基准，格式：X,Y

# 示例：从原点(0,0)到点(100,50)画直线

L 0,0 100,50

2. 相对坐标 (最常用)

以上一点为基准，用@符号表示，格式：@X,Y

# 示例：从当前点向右100单位，向上50单位

@100,50

3. 相对极坐标

用距离 < 角度表示，格式：@距离<角度(角度以 X 轴为 0°)

# 示例：从当前点向右上方45°方向绘制100单位长度

@100<45

输入技巧：

使用动态输入 (F12)，直接在光标旁输入坐标值

使用#前缀强制输入绝对坐标 (如#100,50)

不知道精确坐标时，直接鼠标点击绘图区指定点

四、图层管理 (提升效率必备)

1. 图层概念

图层如同透明的纸张堆叠，每个图层可设置不同颜色、线型、线宽，便于分类管理图形元素 (如建筑图中的墙体、门窗、尺寸标注等)。

2. 基本操作

打开图层管理器：

命令：LA(图层) 或点击图层工具栏图标

菜单：格式→图层特性

创建图层：

在图层管理器点击 "新建图层"

双击图层名重命名 (如 "墙线"" 标注 ")

设置颜色、线型 (如实线、虚线)、线宽

点击确定完成设置

设置当前图层：

在图层管理器双击目标图层

在图层工具栏下拉列表中直接选择

实用技巧：

建立规范：一个图层一种颜色，一种线型 (如中心线用红色点划线)

锁定重要图层防止误修改

使用 "图层隔离" 功能，快速隐藏无关图层

五、常用修改命令 (让绘图更高效)

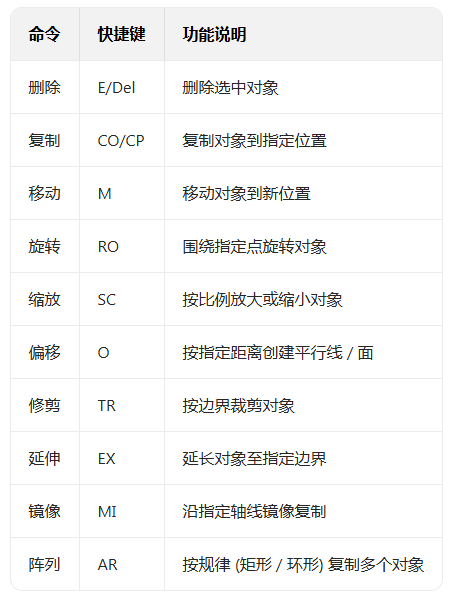

修改命令示例：

# 1. 复制一个圆(圆心在(100,100)，半径20)到(200,100)

CO

选择对象: 点击圆

指定基点: 100,100

指定目标点: 200,100

# 2. 偏移一条直线，距离为10

O

指定偏移距离: 10

选择要偏移的对象: 点击直线

指定偏移方向: 在直线一侧点击

六、辅助功能 (绘图精准度保障)

1. 对象捕捉 (F3)

功能：自动捕捉端点、中点、圆心、交点等几何特征点，大幅提升绘图精确度。

开启方式：

按F3键

在状态栏点击 "对象捕捉" 按钮

右键点击捕捉按钮，设置需要捕捉的点类型

2. 正交模式 (F8)

功能：限制光标只能沿水平或垂直方向移动，绘制水平线和垂直线时必开。

3. 极轴追踪 (F10)

功能：按特定角度(如 30°、45°、90°) 追踪光标，适合绘制特定角度的直线。

辅助功能组合使用：

# 绘制一个标准的A4纸边框(297×210mm)

1. 开启正交(F8)和对象捕捉(F3)

2. 用直线命令(L)从(0,0)开始

3. 输入@297,0 → @0,210 → @-297,0 → @0,-210(闭合图形)

七、简单实例：绘制机械零件 (综合应用)

目标：绘制一个带圆角和倒角的矩形零件，标注尺寸。

步骤：

设置图层：

创建 "轮廓线"(黑色实线)、"中心线"(红色点划线)、"标注"(蓝色细实线) 图层

绘制轮廓：

# 使用矩形命令，设置圆角半径5

REC

指定第一个角点: 0,0

指定对角点: @100,50

F 5  # 设置圆角半径

添加细节：

# 在矩形中心绘制圆形通孔

C 50,25 10  # 圆心(50,25)，半径10

# 在底部添加倒角(倒角距离3)

CHA

D 3 3  # 设置倒角距离

选择第一条直线: 点击底部左边线

选择第二条直线: 点击左边底线

尺寸标注：

# 线性标注(水平尺寸)

DLI

指定第一条尺寸界线原点: 点击矩形左下角

指定第二条尺寸界线原点: 点击矩形右下角

指定尺寸线位置: 在矩形下方点击

# 半径标注

DRA

选择圆弧或圆: 点击中心圆

指定尺寸线位置: 在圆外点击

八、学习路径与资源推荐

1. 阶段学习计划

第 1 周：基础入门

熟悉界面和基本操作 (文件管理、视图操作)

掌握四大基本命令：直线 (L)、圆 (C)、矩形 (REC)、圆弧 (A)

练习坐标输入和对象捕捉

第 2 周：进阶操作

学习图层管理和修改命令 (复制、移动、旋转等)

掌握辅助功能 (正交、极轴追踪、对象捕捉)

练习简单图形绘制 (如机械零件、建筑平面图)

第 3 周：实用技能

学习尺寸标注和文字注释

掌握块 (Block) 的创建和使用 (提高重复元素绘制效率)

练习绘制完整图纸并打印输出

2. 优质学习资源

官方教程：浩辰 CAD 官网提供的 42 节视频教程，从基础到高级全覆盖

B 站资源：搜索 "浩辰 CAD 入门教程"，有详细操作演示

练习图纸：在浩辰 CAD 论坛下载入门练习图，跟着临摹

官方帮助：按F1键随时查看命令详细说明和操作步骤
