图纸精灵

手机上看CAD图纸这件事，说简单也简单，说麻烦也是真麻烦。做过制造或者工程的朋友应该都有体会，甲方发来一个SolidWorks文件，你人在车间或者工地，手边没电脑，只能干瞪眼。图纸精灵就是冲着这个场景来的，它能把40多种3D模型和2D图纸格式塞进你的安卓手机里，不用转格式、不用装一堆插件，点开就能看。对于经常要跟图纸打交道的人来说，这玩意确实省事。软件官方合规上线，目前可以免费使用，也没有广告弹窗打扰，算是比较良心的工具了。

图纸精灵怎么用？新人上手操作步骤

1.打开APP之后，首页会直接展示你最近查看过的文件列表，底部导航栏分为“文件”“工具”“我的”三个板块，整体布局比较清爽，没有花里胡哨的东西。

2.想看图纸的话，点击“文件”页右上角的“+”号，可以选择从手机本地导入，也支持从微信、QQ等聊天记录里直接调取文件。导入之后系统会自动识别格式，SolidWorks、ProE、NX/UG这些主流格式都能直接打开，不需要你手动选。

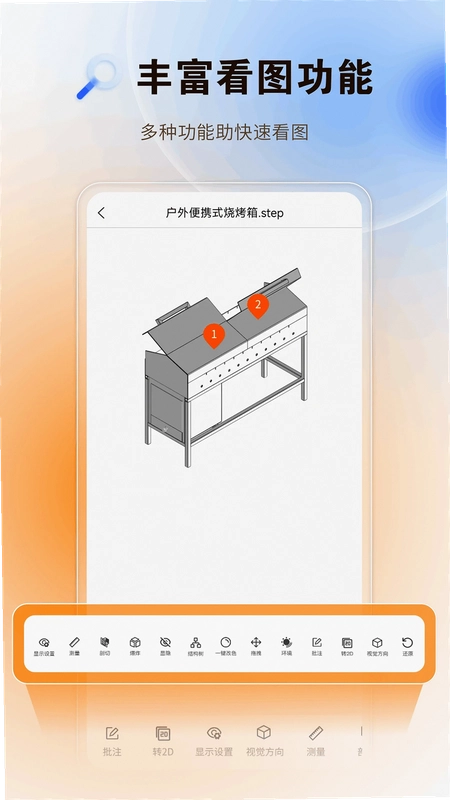

3.查看过程中，单指拖动可以旋转3D模型，双指捏合缩放，双指平移可以拖动视图。如果想测量某个面的尺寸，点击底部工具栏的“测量”按钮，然后依次点选两个面或者两条边，屏幕上就会弹出精确数值。

4.批注功能在底部工具栏左侧，点击之后可以选择画笔颜色和粗细，直接在图纸上圈画重点。批注完成点击右上角保存，文件会保留你的标注记录。

5.想分享给同事的话，点击右上角的分享按钮，可以生成一个链接或者直接发送文件。分享出去的图纸支持设置查看权限，对方不需要安装同样的CAD软件也能打开。

6.删除已上传的图纸也很简单，在文件列表页长按某个文件，会弹出操作菜单，选择“删除”就行。如果是在“我的”页面里的云空间删除，需要点击左上角菜单→设置→隐私→清除云端缓存，两步就能搞定。

图纸精灵免费版和收费版到底差在哪？

1.目前图纸精灵的基础看图和测量功能是完全免费的，下载安装之后不需要付费就能打开40多种格式的模型文件。这一点对普通用户来说比较友好，毕竟很多人只是偶尔需要应急看一下图纸。

2.免费版在导出功能上会有一些限制。比如一键生成工程图纸导出svg或者pdf，免费用户每个月有次数上限。如果你只是日常查看和简单批注，免费版基本够用。

3.格式转换功能也是类似的情况，dwg转dxf、3D模型转stp这些操作，免费版可以体验，但高频使用的话可能需要考虑升级。具体收费方案建议在APP内“我的”页面查看，这里就不展开了。

4.说实话，作为一款免费工具，图纸精灵在功能开放程度上已经算比较大方了。无捆绑安装，下载下来就是干干净净的看图工具，没有那些莫名其妙的全家桶。

图纸精灵突然打不开了怎么回事？常见问题排查

1.先检查一下手机系统版本。图纸精灵对安卓版本有一定要求，如果手机系统太老，可能会出现闪退或者打不开的情况。建议在安卓7.0以上版本使用，体验会稳定很多。

2.如果之前能正常打开，突然就不行了，大概率是缓存问题。去手机设置→应用管理→图纸精灵→存储，点击“清除缓存”再重新打开试试。注意是清除缓存，不是清除数据，不然你的本地文件列表会没掉。

3.还有一种情况是文件本身的问题。有些图纸文件在传输过程中损坏了，或者格式比较特殊，APP识别不了就会卡住。可以试着把文件重新发送一次，或者换一个文件测试一下，判断是软件问题还是文件问题。

4.低配手机用户注意了，如果你手机运行内存低于4GB，打开比较大的3D模型文件时可能会比较卡。这种情况建议先在电脑上把模型简化一下再传到手机上看，或者关闭后台其他应用释放内存。

5.安全纯净运行环境也是大家比较关心的，图纸精灵目前没有发现恶意扣费或者窃取隐私的行为，权限申请主要集中在存储和网络，属于正常范围。

图纸精灵在工程现场的实际使用体验

1.实测在工地上用手机查看Revit建筑模型，加载速度还可以，一栋小高层的模型大概十几秒能打开。旋转和缩放操作跟手，没有明显卡顿。

2.测量精度方面，跟电脑端CAD软件对比过，误差在可接受范围内。对于现场快速核对尺寸来说完全够用，但如果是精密加工场景，还是建议以电脑端数据为准。

3.批注分享功能在售前支持场景下比较实用。销售人员在客户现场打开图纸，直接圈出重点区域，一键分享给技术部门确认，省去了来回传文件的麻烦。

4.不过也要说几个真实短板。第一，APP目前不支持直接编辑图纸，只能查看和批注，想改图还是得回电脑。第二，大文件加载时手机发热比较明显，夏天在户外使用会有点烫手。第三，云空间免费容量有限，图纸多了需要定期清理。

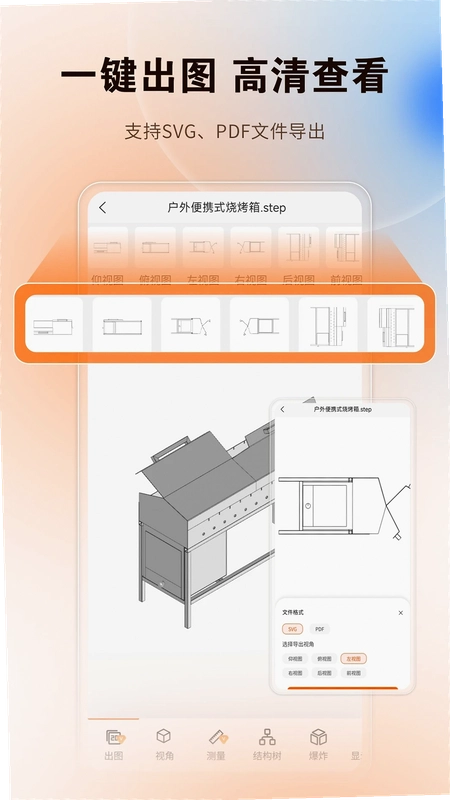

5.出图功能倒是挺方便的，点击左上角菜单→工具→出图，选择需要导出的视图，就能生成工程图纸，支持svg和pdf两种格式。这个功能在售后维护场景下很实用，客户要个简单的示意图，现场就能出。

用户问答专区

图纸精灵支持哪些CAD格式？

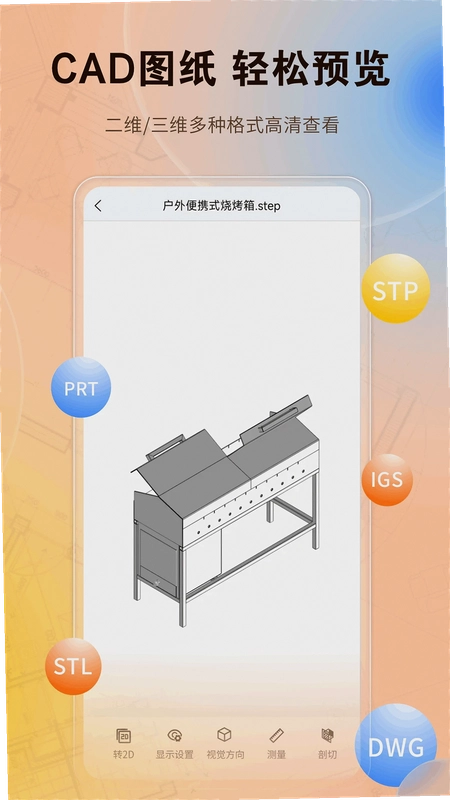

覆盖了市面上主流的CAD软件格式，包括SolidWorks、ProE/Creo、NX/UG、CATIA、Inventor、Revit、Navisworks、SketchUp等40多种。基本上你工作中能遇到的图纸格式，它都能打开。

图纸精灵占用手机内存大吗？

安装包本身不算大，但使用过程中会产生缓存文件。实测查看十几个3D模型之后，缓存可能占到几百MB。建议定期在设置里清理缓存，不然手机存储空间会被吃掉不少。

图纸精灵如何删除已上传的图纸？

本地文件长按删除就行。如果是上传到云空间的图纸，需要进入“我的”→云空间，找到对应文件左滑删除。批量删除的话，点击右上角编辑按钮，勾选多个文件一次性清理。

图纸精灵和谐版和官方版有什么区别？

不建议使用非官方渠道下载的版本。和谐版可能存在安全风险，比如植入广告插件或者窃取文件数据。图纸精灵官方原版本身就免费，没必要冒险用第三方修改版。

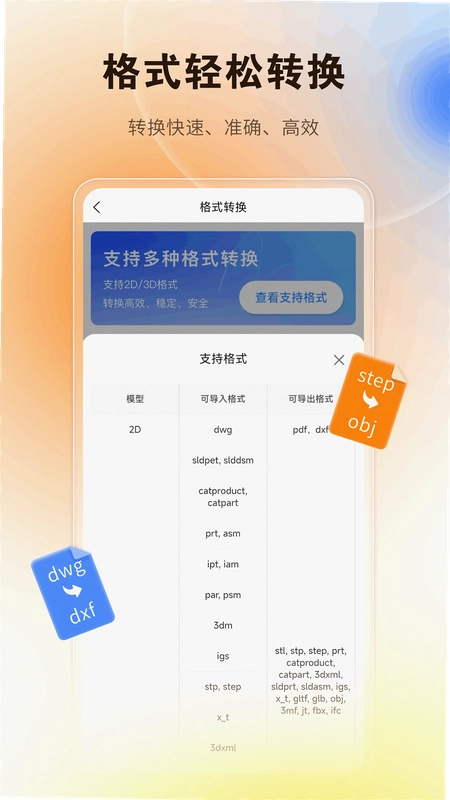

小编实测：图纸精灵格式转换功能详细操作

实测下来，格式转换的成功率还不错，常用的dwg转dxf和3D转stp基本都是一次成功。需要提醒的是，转换大文件时手机最好插着充电器，不然电量掉得比较快。
